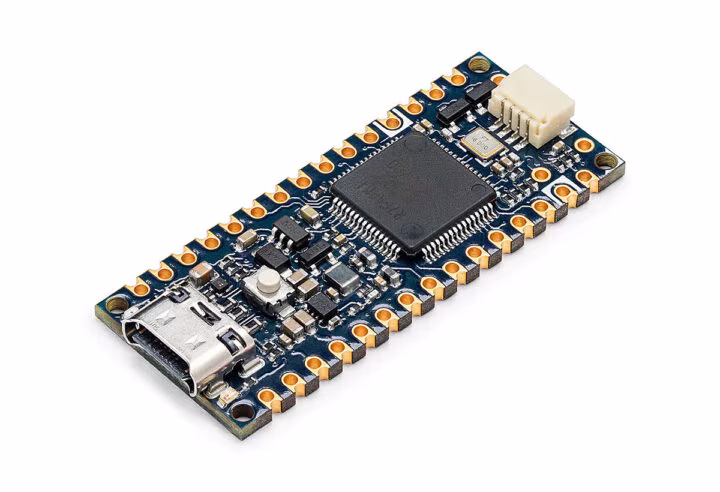

L’écosystème Arduino continue son évolution avec une déclinaison particulièrement compacte de sa plateforme R4 récemment lancée. Comme le rapporte cnx-software, l’Arduino Nano R4 reprend le microcontrôleur ARM Renesas RA4M1 32 bits à 48 MHz de l’UNO R4 dans un facteur de forme drastiquement réduit de 45 × 18 mm. Cette nouvelle carte se positionne plus proche de l’UNO R4 Minima en termes de fonctionnalités, éliminant le module WiFi ESP32 et la matrice LED de la version WiFi pour privilégier compacité et accessibilité. Intégrant port USB-C, connecteur QWIIC I2C et double headers GPIO 15 broches avec trous castellés, cette solution maintient compatibilité avec l’écosystème Arduino tout en ciblant projets embarqués et prototypage espacerestreint pour 12,10-13,30 $ selon configuration headers.
Renesas RA4M1 Cortex-M4F et architecture 32 KB SRAM : performances 48 MHz avec RTC intégré
Le cœur de l’Arduino Nano R4 exploite le microcontrôleur Renesas RA4M1 ARM Cortex-M4F cadencé à 48 MHz, configuration identique aux cartes UNO R4 Minima et WiFi mais dans un encombrement considérablement réduit. Cette puce intègre 32 KB de SRAM, 256 KB de Flash et 8 KB d’EEPROM, ressources suffisantes pour applications embarquées complexes nécessitant stockage de données et algorithmes avancés.
L’architecture Cortex-M4F apporte support DSP matériel et unité de calcul flottant, avantages significatifs pour applications de traitement de signal, audio ou calculs mathématiques intensifs comparé aux microcontrôleurs 8 bits traditionnels. Le RTC intégré dans le MCU RA4M1 facilite applications temporisées sans composants externes additionnels.

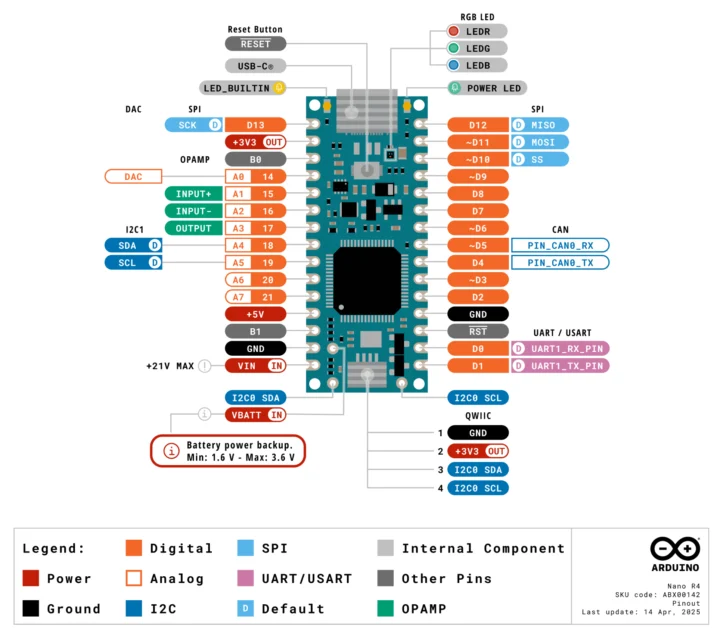

Les interfaces GPIO proposent 21 E/S numériques avec 8 entrées analogiques 14 bits, résolution supérieure aux 10 bits des cartes Arduino classiques. L’amplificateur opérationnel intégré utilisant broches A1, A2 et A3 permet conditionnement de signaux analogiques sans circuits externes, tandis que le DAC analogique 12 bits génère signaux de sortie précis pour applications audio ou contrôle analogique.
Connecteur QWIIC et headers castellés : expansion I2C 3,3V avec compatibilité breadboard
L’innovation majeure du Nano R4 réside dans l’intégration du connecteur QWIIC I2C (3,3V) facilitant connexion de modules d’extension sans soudure. Cette approche démocratise l’accès aux capteurs et actuateurs de l’écosystème SparkFun/Adafruit sans expertise en soudage, particulièrement pertinente pour applications éducatives et prototypage rapide.
Les headers GPIO 2×15 broches avec trous castellés offrent flexibilité d’intégration selon contraintes projet : connexion breadboard traditionnelle ou soudage direct sur PCB custom pour applications finales. Cette dualité d’usage couvre spectrum complet depuis prototypage initial jusqu’au produit fini compact.
La gestion énergétique supporte alimentation 5V via USB-C ou 6-21V via broche Vin avec régulation interne, flexibilité adaptée aux déploiements alimentés par batteries ou sources externes variables. Le courant maximum de 8 mA par broche d’E/S impose limitations pour charges importantes nécessitant drivers externes.
La connectivité série intègre 1×UART, 1×I2C (5V), 1×SPI et bus CAN pour communications industrielles, richesse interface dépassant largement les cartes Nano classiques. Cette densité fonctionnelle dans format compact illustre l’évolution vers microcontrôleurs 32 bits plus intégrés.
Compatibilité UNO R4 Minima et positionnement concurrentiel : 12,10-13,30 $ face alternatives RA4M1
La stratégie logicielle du Nano R4 privilégie compatibilité maximale avec écosystème Arduino existant via support IDE Arduino et bibliothèques UNO R4 Minima. Cette approche facilite migration de projets existants avec adaptations minimales limitées au réassignement de broches selon nouveau pinout.
La documentation officielle comprend spécifications matérielles complètes, fichiers de conception Altium, bibliothèques recommandées et guide de démarrage avec tutoriel de détection d’anomalies moteur exploitant Edge Impulse. Cette richesse documentaire illustre l’engagement Arduino vers support développeur professionnel.
Le positionnement concurrentiel révèle stratégie accessible avec deux SKU : ABX00143 avec headers pré-soudés (13,30 $) pour prototypage breadboard et ABX00142 sans headers (12,10 $) pour intégration PCB custom. Cette différenciation optimise coût selon besoins d’usage spécifiques.
La comparaison avec alternatives RA4M1 comme Waveshare RA4M1-Zero, WeAct RA4M1 et Seeed Studio Xiao RA4M1 révèle compromis prix/support : bien que potentiellement plus coûteux, l’Arduino Nano R4 bénéficie du support officiel Arduino, documentation extensive et compatibilité garantie avec IDE Arduino, avantages justifiant surcoût pour projets professionnels ou éducatifs privilégiant fiabilité sur optimisation coût brut.
Les certifications CE, FCC, RCM, IC, UKCA, VCCI, RoHS confirment conformité réglementaire internationale pour déploiements commerciaux sans contraintes d’homologation additionnelles. Cette couverture certificationnelle facilite passage du prototype au produit commercial selon standards qualité industriels.
