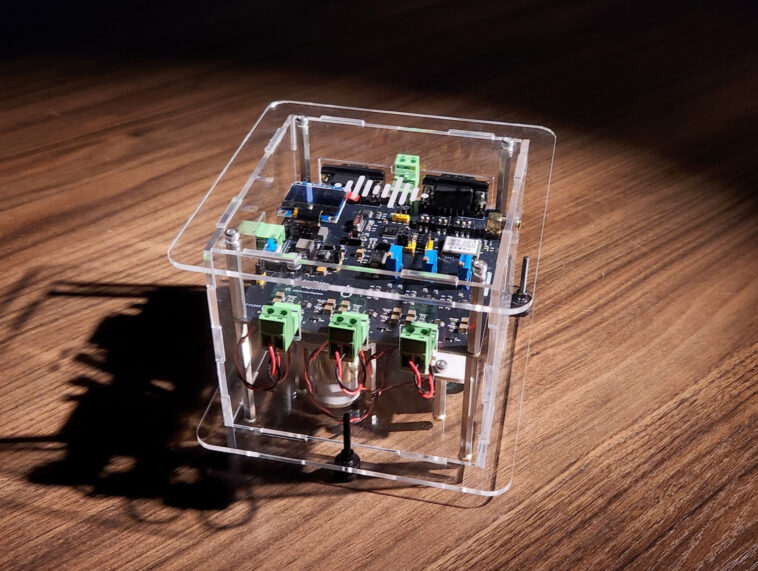

Anyshake Explorer est un système de surveillance sismique matériel relativement abordable et open source qui offre une alternative aux solutions de surveillance des tremblements de terre de Shake à Raspberry.
L’appareil prend en charge jusqu’à trois géophones à 3 axes et intègre un accéléromètre à 3 axes et un ADC 32 bits pour les mesures. Il vous suffit de le connecter à un hôte comme un ordinateur portable ou un SBC tel qu’un Raspberry Pi, un Pi orange, une roche Radxa ou un nanopi sur un câble USB à RS232 pour commencer.

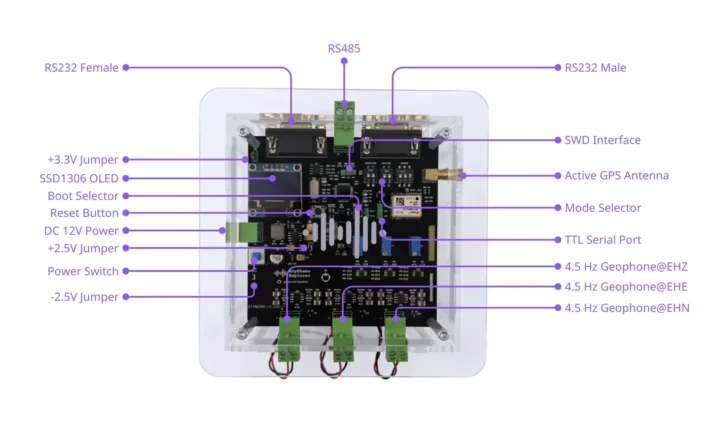

Spécifications de l’explorateur Anyshes et caractéristiques clés:
- MCU – STMICRO STM32F103CBTX ARM Cortex-M3 Microcontrôleur
- Capteurs
- Géophone
- Géophone de vitesse de 3,5 Hz à 3 axes (sensibilité 100 V / m / s)
- Trois entrées géophones
- Capture à travers un ADC 32 bits haute résolution
- Accéléromètre IMU – 16 bits à 3 axes (± 2 g à grande échelle)
- Géophone
- Acquisition de données
- Modes – mode accéléromètre uniquement, mode géophone uniquement et échantillonnage simultané (6 canaux)
- Taux d’échantillonnage – 50/100/200/250 SPS
- Réseautage – Support de protocole SeedLink, transfert de données brutes TCP
- Interface hôte
- 2x RS-232 – Taux en bauds: 57 600 – 460 800 bps
- 1x RS-485
- Mission
- Synchronisation du temps GPS / NTP
- Affichage d’informations OLED
- Alimentation – 9 à 12 V CC via le terminal
- Consommation d’énergie – environ 0,6 watts
- Dimensions – 135 x 135 x 104,5 mm (kit complet)
- Poids – 650 grammes (kit complet)
L’explorateur Anyshake doit être connecté sur RS232 ou RS485 à un hôte exécutant le serveur de source Open-source de AnyShake Observer, écrit dans Go. Il offre une interface Web avec un aperçu du système, un affichage de forme d’onde en temps réel, une prise en charge multicanal, une requête de données historique, un moteur de détection de tremblement réseaux sismiques. Les plates-formes prises en charge incluent Android (ARM64), MacOS (AMD64 / ARM64), FreeBSD, Windows 7 et plus tard et Linux.
Le moniteur sismique est entièrement le matériel open-source avec les schémas KICAD (et PDF) et la mise en page PCB, les fichiers Gerber, BOM et le micrologiciel STM32 sont tous disponibles sur GitHub. Vous trouverez également le code source du logiciel AnyShake Observer sur un référentiel séparé. Si vous souhaitez trouver des informations et des instructions plus techniques pour commencer, la documentation sur le site Web Anyshare semble assez bonne. Vous pouvez également regarder la vidéo intégrée à la fin de ce post pour un aperçu rapide en moins de trois minutes.

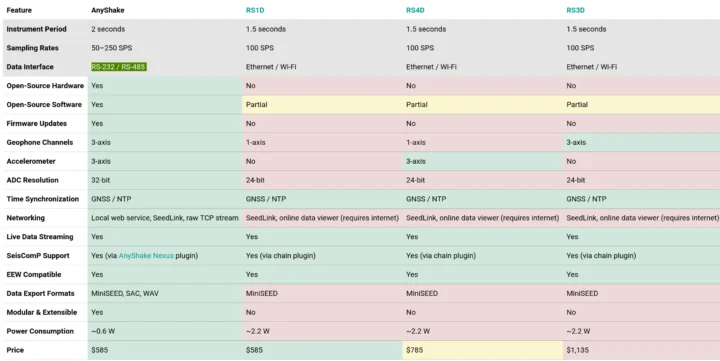

SensePlex, la société derrière le projet, a également fourni un tableau de comparaison entre Anyshake Explorer et Raspberry Shake RS1D, RS4D et RS3D. Étant donné que tous sont proposés dans une gamme de kits de bricolage à des produits entièrement assemblés, la comparaison n’est pas si simple.
La comparaison des prix ci-dessus n’est pas exactement juste, car bien que les listes de prix soient destinées aux kits complets en salle, les modèles Raspberry Pi Shake sont expédiés avec une Raspberry Pi SBC, qui n’est pas incluse dans l’explorateur. Néanmoins, même si nous ajoutons 50 $ à l’explorateur Anyshake pour prendre en compte le prix d’un seul ordinateur à carte, il est encore assez moins cher que le RS3D avec trois géophones.
SensePlex vient de lancer l’explorateur Anyshake sur Crowd Supply avec un objectif de financement de 1 000 $ qui a déjà été dépassé. Les récompenses commencent à 345 $ pour un kit de bricolage avec la carte, le câble série et l’adaptateur électrique, mais pas de boîtier ni de géophones. Le kit complet avec une enceinte, trois géophones et une antenne GPS coûtent 585 $. Tous les prix comprennent l’expédition et les livraisons devraient commencer d’ici la fin novembre 2025.
