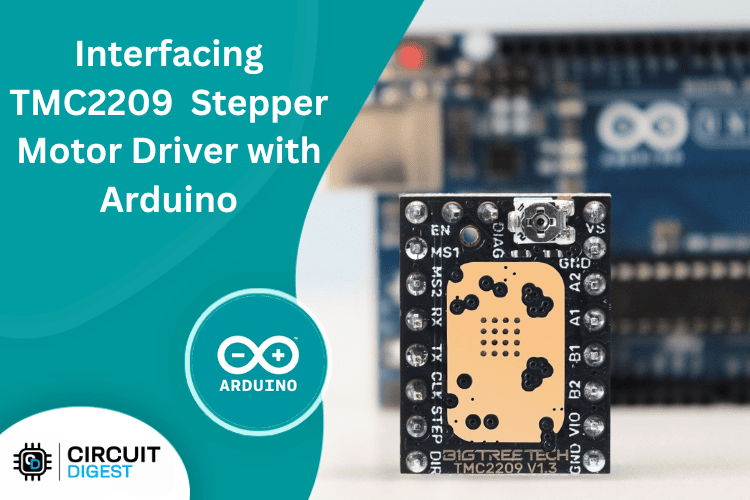

Interfaçage TMC2209 Conducteur de moteur pas à pas avec Arduino Uno – Direction de base et contrôle de pas

Dans ce Tutoriel TMC2209 Arduinonous allons parcourir un exemple complet de la façon d’interfacer une technologie Bigtree TMC2209 Conducteur de moteur pas à pas avec Arduino Uno Pour une rotation directionnelle précise et un contrôle des pas. Ce Guide du conducteur du moteur pas à pas est parfait pour les débutants qui cherchent à apprendre Contrôle du moteur pas à pas Arduino Utiliser des signaux numériques pour faire avancer les moteurs vers l’avant et vers l’arrière avec une précision exceptionnelle.

Le TMC2209 offre des performances supérieures par rapport aux pilotes traditionnels, avec opération silencieuseavancé Prise en charge du microste (jusqu’à 1/256 microstets), et les fonctionnalités intelligentes comme la limitation actuelle et Détection de décrochage sans capteur Stallguard. Avec seulement trois épingles Arduino (Dir, Step et EN), vous pouvez réaliser une qualité professionnelle Contrôle du moteur pas à pas sans câblage ou programmation complexe.

Dans ce tutoriel complet TMC2209 Arduino, nous allons parcourir un exemple complet de la façon d’interfacer un pilote de moteur pas à pas TMC2209 Bigtree Tech avec Arduino Uno pour une rotation directionnelle précise et un contrôle des pas. Ce guide de pilote de moteur pas à pas est parfait pour les débutants qui cherchent à apprendre le contrôle du moteur pas à pas Arduino à l’aide de signaux numériques pour faire avancer les moteurs vers l’avant et vers l’arrière avec une précision exceptionnelle.

Le pilote pas à pas TMC2209 offre des performances supérieures par rapport aux pilotes traditionnels, avec un fonctionnement silencieux, un support de microste de microste avancé (jusqu’à 1/256 microstets) et des fonctionnalités intelligentes comme la limitation actuelle et la détection de décrochage sans capteur StallGuard. Avec seulement trois broches Arduino (Dir, Step et EN), vous pouvez obtenir un contrôle de moteur pas à pas de qualité professionnelle sans câblage ou programmation complexe.

TMC2209 Conducteur de moteur pas à pas avec Arduino – Aperçu rapide

Construire le temps: 30-45 minutes | Coût: 10-15 $ | Difficulté: Débutant

Ce que vous apprendrez: Contrôle du moteur pas à pas, câblage TMC2209, programmation Arduino, configuration de microstepage, configuration de l’opération silencieuse

Applications: Imprimantes 3D, machines CNC, curseurs de caméra, projets de robotique, systèmes de positionnement automatisé

#define EN_PIN 8    // LOW: Driver enabled, HIGH: Driver disabled
#define STEP_PIN 9  // Step on the rising edge
#define DIR_PIN 10  // Set stepping direction

int noOfSteps = 500;           // Number of steps to move in each direction
int microSecondsDelay = 1000;  // Delay in microseconds between each step

void setup() {
 // Configure pin modes
 pinMode(EN_PIN, OUTPUT);
 pinMode(STEP_PIN, OUTPUT);
 pinMode(DIR_PIN, OUTPUT);
 // Initialize pin states
 digitalWrite(EN_PIN, LOW);   // Enable the driver
 digitalWrite(DIR_PIN, LOW);  // Set initial direction
}

void loop() {
 // Move motor in one direction
 digitalWrite(DIR_PIN, LOW);  // Set direction to LOW
 moveSteps(noOfSteps);
 // Move motor in the opposite direction
 digitalWrite(DIR_PIN, HIGH); // Set direction to HIGH
 moveSteps(noOfSteps);
}

void moveSteps(int steps) {
 for (int i = 0; i < steps; i++) {
   digitalWrite(STEP_PIN, HIGH);
   delayMicroseconds(microSecondsDelay);
   digitalWrite(STEP_PIN, LOW);
   delayMicroseconds(microSecondsDelay);
 }
}

Projets et tutoriels similaires avec moteurs pas à pas

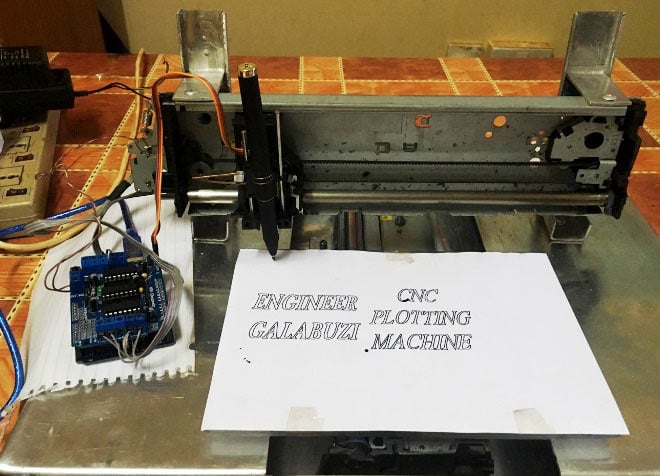

Machine de traceur CNC basée sur DIY Arduino
