Allwinner T113-I Industrial Gateway prend en charge Ethernet, WiFi, Bluetooth, 4G LTE, propose des interfaces RS232, RS485, BUS, DI / DO

MYIR Tech Myir Tech’s My-EVC700S-V2 est une passerelle industrielle alimentée par Allwinner T113-I Microprocesseur cortex-A7 à double cœur (MPU), et équipé de jusqu’à 512 Mo DDR3, 4 Go EMMC Flash et 32KB EEPROM.

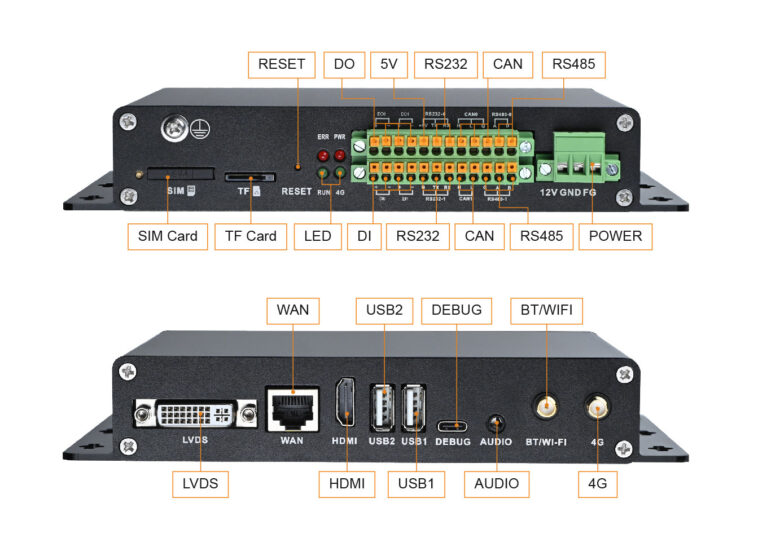

La passerelle de qualité industrielle sans fan propose RS232, RS485, BUS, DO, DO et DI via des terminaux, Fast Ethernet, WiFi, Bluetooth et 4 Go de connectivité LTE, HDMI et LVDS affichent des interfaces, quelques ports USB, et plus encore.

MY-EVC700S-V2 Spécifications:

• Soc – Allwinner T113-I
  • Processeur
    • Dual-core ARM CORTEX-A7 COUNÉS jusqu’à 1,2 GHz
    • 64 bits Xuantie C906 RISC-V Core en temps réel
  • DSP – HIFI4
  • VPU
    • Décodeur vidéo – H.265 jusqu’à 4k @ 30 ips, H.264 jusqu’à 4k @ 24 ips, MPEG-1 / 2/4, JPEG, XVID, SORENSON Spark jusqu’à 1080p60
    • Encodeur vidéo – JPEG / MJPEG jusqu’à 1080p60
  • Package – Balls LFBGA 337, 13 x 13 mm
• Mémoire système – 512 Mo DDR3
• Stockage
  • Flash EMMC 4 Go
  • 32KB EEPROM
  • Emplacement pour carte microSD
• Interfaces d’affichage
  • Interface LVDS-TO-HDMI (Facultatif)
  • Connecteur LVDS (qui ressemble à un connecteur DVI)
• Audio – prise audio de 3,5 mm
• Réseautage
  • Port RJ45 Ethernet 10/100 Mbps
  • Module WiFi / Bluetooth
  • Module 4G LTE Mini PCIE basé sur USB (Quectel EC200MCNLF-I03-MN0CA)
  • 2x connecteurs d’antenne, un pour WiFi / Bluetooth, un pour 4G LTE
• USB – Ports hôtes USB 2.0 2x
• E / OS via des bornes – 2x rs232, 2x rs485 isolé, 2x can, 2x di, 2x do
• Débogage – Connecteur de débogage USB-C (pour la console série, je suppose)
• Mission
  • Bouton de réinitialisation
  • 4x LED (PWR, ERR, RUN, 4G)
  • RTC
• Alimentation – 9V à 15V DC via un borloge à 3 broches (tension nominale: 12v CC)

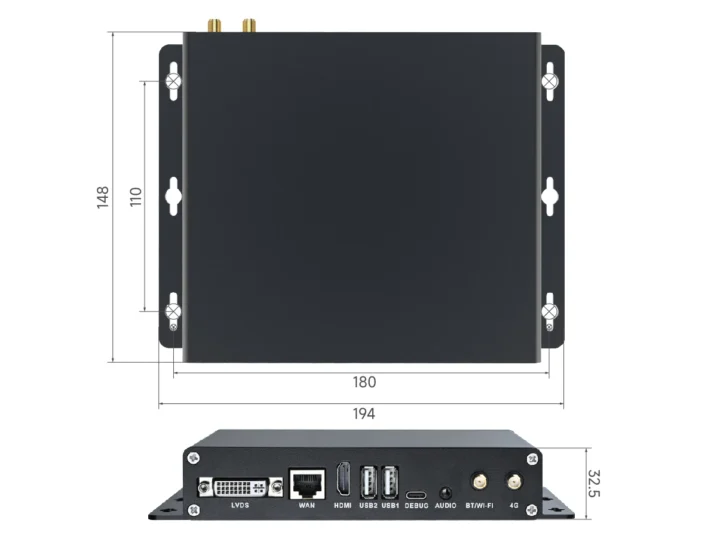

• Dimensions – 194 x 158 x 32,5 mm (enceinte métallique)
• Plage de températures – -40 ° C à + 85 ° C
• Certifications – CE certifié

La passerelle industrielle Allwinner T113-I est expédiée avec une image Linux personnalisée. MYIR fournit un Linux BSP pour la passerelle avec le code source pour U-Boot 2018.05, le noyau Linux 5.4.61 (fin de vie en décembre 2025) et les pilotes matériels. Comme d’habitude, le BSP n’est pas public et n’offrait qu’aux clients.

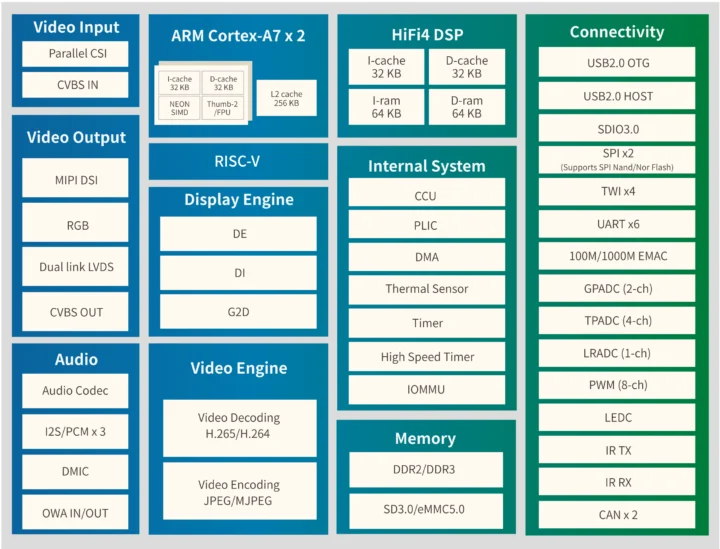

Alors que je commençais à écrire cet article, j’étais convaincu que nous avions déjà couvert le Allwinner T113-I à quelques reprises, mais j’avais tort, et à la place, nous avons écrit sur le MPU Allwinner T113-S3 similaire, le module CPU industriel 100ask-T113-Pro et le module CPU à faible coût Myir MyC-YT113X. Allwinner fournit un mémoire de produit pour la variante «I», et ForLinx a écrit un article comparant les SOC Allwinner T113-S3 et T113-I tout en introduisant le système de système FET113I-S de la société. Fondamentalement, le T113-I prend en charge jusqu’à 2 Go de RAM externe (au lieu de 128 Mo sur puce), peut fonctionner dans la plage de température industrielle (-40 ° C à + 85 ° C), ajoute un noyau d’esclave RISC-V en temps réel, et les packages sont également différents (T113-I est LFPGA, T113-S3 est TQFP).

Myir Tech vend une passerelle My-EVC700S-V2 pour 129 $. Vous trouverez plus d’informations et un lien d’achat sur la page du produit.
