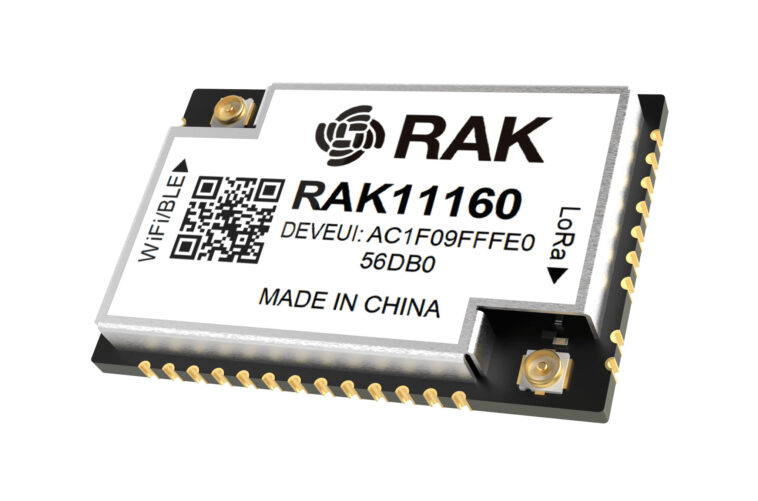

Rakwireless RAK11160 est un nouveau module Lorawan, WiFi 4 et Bluetooth LORAWAN à faible coût basé sur ESP32-C2 (ESP8684) Microcontroller sans fil et STM32WLE5 LORA SOC pour les applications LPWAN IOT.
La société a remarqué que de nombreuses personnes combineraient leur module RAK3172 Wisduo Lorawan basé sur STMICRO STM32WL avec un module ESP32 pour ajouter une connectivité WiFi et / ou Bluetooth à leurs projets en plus de Lorawan. Rakwireless a donc décidé d’offrir un module combinant STM32WL et ESP32-C2 pour offrir une solution bon marché et beaucoup plus compacte à leurs clients. RAK1160 est né.
Spécifications RAK11160 inlassables:
- LPWAN SOC / SIP – STMICRO STM32WLE5
- Core – ARM Cortex-M4 MCU @ 48 MHz
- Mémoire – 64 Ko RAM
- Stockage – Mémoire flash 256 Ko avec ECC
- Sans fil – radio sous-GHZ basé sur Semtech SX126X
- Lorawan 1.0.4 conforme aux spécifications
- Bandes soutenues – EU433, CN470, IN865, EU868, AU915, US915, KR920, RU864 et AS923
- Lorawan Activation par OTAA / ABP
- Communication Point-to Point (P2P) LORA
- Sortie de sortie TX – jusqu’à +22 dBm
- Sensibilité Rx – -134 DBM pour LORA (BW = 125 kHz, SF = 12)
- Plage – jusqu’à 10 km avec une antenne optimisée
- Cristal tcxo
- WiFi et Bluetooth SOC / SIP – ESP32-C2 (ESP8684H2)
- CPU – processeur RISC-V 32 bits jusqu’à 120 MHz; 305.42 CoreMark; 2,55 CoreMark / MHz
- Mémoire – 272 Ko SRAM (16 Ko pour le cache)
- Stockage – 576 KB ROM, Flash 2 Mo (SIP)
- Sans fil
- 802.11 b / g / n compatible Wifi 4 1T1r
- Jusqu’à 72,2 Mbps de liaison
- Support pour une bande passante de 20 MHz
- Mode de station, mode Softap, Station + Mode Softap
- Multimédia Wi-Fi (WMM)
- Diversité des antennes
- Bluetooth 5.3 LE
- Jusqu’à 20 dBm puissance
- 125 kbps, 500 kbps, 1 Mbps et 2 Mbps de données prises en charge
- 802.11 b / g / n compatible Wifi 4 1T1r
- Interface hôte – UART avec des commandes à la commandes via l’interface UART
- Autres I / OS – SPI, I2C, ADC, GPIO
- Antenne – 2x connecteurs IPEX pour les antennes LORA et WiFi / Bluetooth
- Tension d’alimentation – 1,8 V ~ 3,6 V
- Consommation électrique – 2,8 μA en mode veille lorsque l’ESP8284 est alimenté
- Dimensions – 23 x 15 mm
- Plage de températures – -40 ° C à 85 ° C

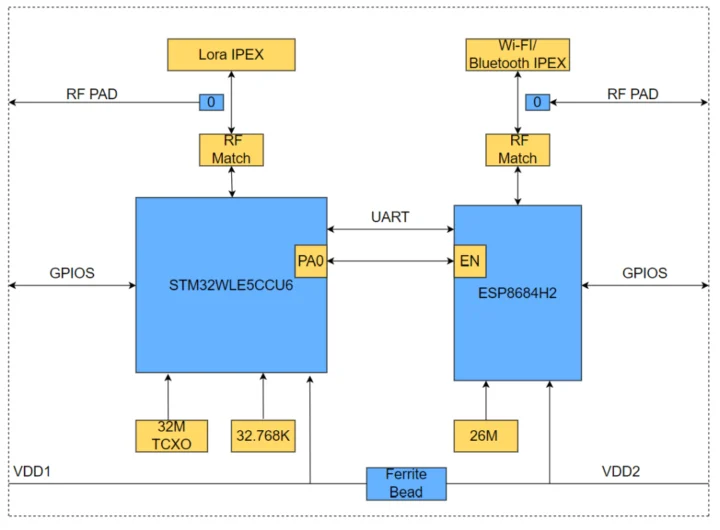

Les développeurs peuvent développer un micrologiciel personnalisé à l’aide de RUI3 pour STM32WL + ESP-IDF, ou Arduino IDE pour ESP32-C2. Deux ensembles de commandes AT sont fournis pour configurer les paramètres STM32WLE5 LORA et les paramètres Wi-Fi et BLE ESP8684, tous deux via une interface UART partagée.
Le site Web de documentation contient plus de détails matériels tels que Pinout, la consommation d’énergie, la sensibilité Rx, et plus encore, ainsi que les instructions pour démarrer et un manuel de commandement. La photo ci-dessous a été prise au monde intégré 2025, montrant un précoce du module RAK11160 et le prochain module RAK3112 basé sur ESP32-S3 + SX126X, aux côtés d’une grande planche avec module RAK3172 + ESP32.
| Caractéristique / modèle | RAK3172 | RAK11160 | RAK3112 |
|---|---|---|---|
| MCU | Stm32wle5 | STM32WLE5 + ESP32-C2 | ESP32-S3 + SX1262 |
| Connectivité | Lora / Lorawan | Lora + wifi + ble | Lora + wifi + ble |
| Architecture | Single MCU | Dual MCU (STM32WL Contrôle ESP32 via EN) | MCU unique avec une puissance de traitement plus élevée |
| Stratégie de puissance | Ultra-puissance | STM32 gère Lora, ESP32 entièrement éteint lorsque le ralenti | APPORTATION PUISSANCE; Modes de sommeil optimisés ESP32-S3 |
| Focus de l’application | Capteurs de lorawan à faible puissance | Capteurs alimentés par batterie avec Sync Cloud via WiFi / BLE | IoT haute performance, Mui, Meshtastic, Edge Ai |
| Stockage | Jusqu’à 256 kb flash (STM32) | 256 KB Flash + ESP32-C2 (Flash 1–2 Mo) | ESP32-S3 avec un flash de 2 Mo (dépendant des variantes) |
| Plate-forme de développement | Commandes SDK / AT RUI3 | RUI3 pour STM32WL + ESP-IDF / Arduino pour ESP32-C2 | Esp-idf / arduino / plateforme |
| Facteur de forme | Tampon de tampon 15 x 15,5 mm | 15 mm x 23 mm x 3 mm | 15 mm x 23 mm x 3 mm |
Le module RAK11160 peut être acheté pour 6,50 $ sur le magasin Rakwireless et devrait bientôt être répertorié sur AliExpress aux côtés du module RAK3172 LORA existant qui se vend 5,99 $ et plus. Cela signifie que les utilisateurs paient environ 50 cents supplémentaires pour obtenir une puce WiFi et Bluetooth LE ESP32-C2 intégrées dans le module.
