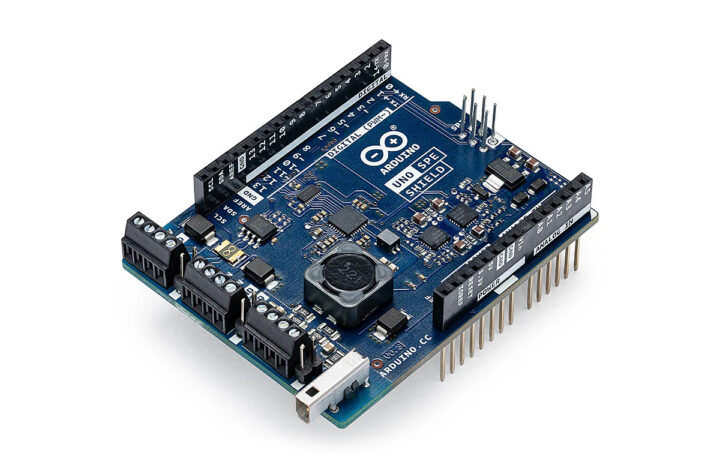

Arduino Uno SPE Shield ajoute une seule paire Ethernet (SPE) et RS485 aux planches Arduino Uno et compatibles, notamment l’Arduino Uno R4, via un contrôleur SPE Microchip LAN8651.
Ethernet à paire unique s’appuie sur seulement deux fils pour transporter des données et de l’alimentation, permettant des conceptions beaucoup plus compactes et un câblage plus simple par rapport aux solutions traditionnelles basées sur RJ45 avec des câbles Cat 5. Il profite particulièrement aux applications IoT et IIoT pour les bâtiments, les usines et l’automatisation des processus.
Spécifications Arduino Uno SPE:
- Réseautage – Ethernet unique (SPE) via Microchip LAN8651B1 10BASE-T1S Mac-Phy Ethernet Controller avec SPI
- Débit de données: 10 Mbit / s sur une seule paire équilibrée
- T1SP et T1SN disponibles sur le terminal à vis
- Connecteur SPE T1S dédié
- Distance maximale – prend en charge jusqu’à 25 mètres en topologie multidrop (plusieurs nœuds sur un seul segment)
- Jusqu’à huit nœuds dans un réseau multidrop
- SERIE – RS485 via Maxlinear XR33058
- Demi-duplex RS485
- Débit de données: 20 Mbit / s
- RS485 disponible sur le borne de vis
- Autres E / OS – En-têtes Arduino Uno
- E / OS numérique
- Entrée analogique
- I2c, uart, pwm
- Alimentation électrique
- 5V CC du connecteur USB de la carte UNO connectée
- 6 à 24V à partir de T1SP sur le terminal de vis (PODL = alimentation sur la ligne de données)
- 6 à 24V de VIN sur le borne de vis
- AVERTISSEMENT: 24V DC est bien avec Arduino Uno R4, mais peut potentiellement endommager un Arduino Uno R3 ou un tableau tiers
- Dimensions – 68,85 x 53,34 mm (Arduino Uno Shield)
- Conformité – CE, FCC, Rohs, Reach, Weee, Ukca
Vous trouverez une documentation matérielle assez détaillée et des instructions pour démarrer avec le WiFi Arduino Uno R4, y compris les instructions de câblage et de terminaison, sur le site Web de la documentation. La programmation se fait via l’Arduino IDE et deux bibliothèques: Arduino_10Base_T1s pour une simple paire Ethernet et Arduinomodbus pour RS485, qui incluent également des échantillons de code pour commencer.
The SPE UNO Shield is not the first Single Pair Ethernet hardware suitable for the maker community, as Sparkfun previously introduced the MicroMod Single Pair Ethernet kit based on Analog Devices ADIN1110 controller with long range (T1L) support that is missing from the T1S chip used on the UNO SPE Shield, and the HydraLink USB-to-Automotive Ethernet dongle relies on a single twisted pair for in-vehicle communication.
Dévoilé pour la première fois à l’automne 2024 avec des détails limités, le bouclier Uno SPE est maintenant disponible sur le magasin Arduino pour 39 $ ou 30,50 Euros Inc. T.V.A.
