Zeal 8-bit Computer Complete Edition à 180 $ est une plate-forme de rétro-informatique tout-en-un basée sur le microprocesseur Zilog Z80

Le Zeal 8-bit Computer Complete Edition est un système qui vise à amener la rétroinformatique à l’ère moderne à l’aide d’une carte mère construite autour du microprocesseur Zilog Z80 et de plusieurs périphériques.

Le projet Zeal 8-bit Computer a débuté début 2021 et a été publié petit à petit depuis. Aujourd’hui, une version finalisée intitulée « Complete Edition » est prête à être publiée au public. Elle promet une expérience de rétro-informatique moderne avec la simplicité des ordinateurs rétro et la prise en charge de fonctionnalités relativement récentes telles que les graphiques VGA, les cartes TF et le flash NOR.

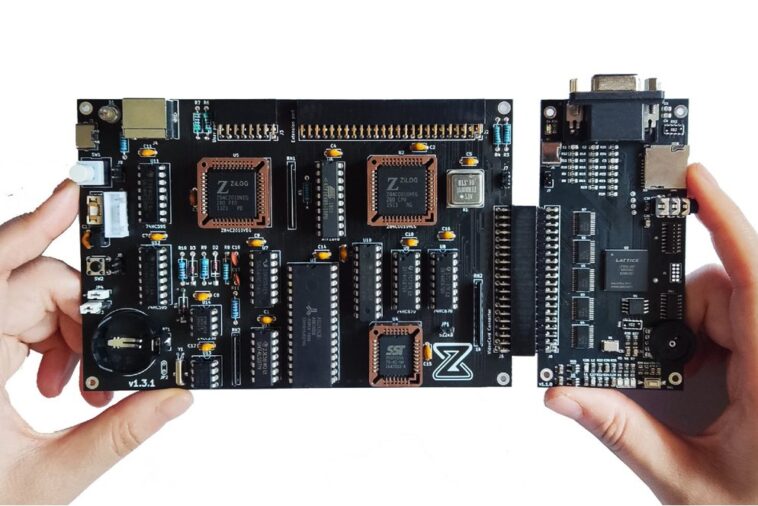

L’édition complète de l’ordinateur Zeal 8 bits comprend les composants suivants : la carte mère de l’ordinateur Zeal 8 bits, la carte vidéo Zeal 8 bits et un boîtier imprimé en 3D avec un capteur tactile pour allumer/éteindre la carte.

La carte vidéo Zeal 8 bits est basée sur un FPGA Lattice ECP5 et peut produire jusqu’à 65 536 couleurs via VGA. Elle dispose également d’une prise jack 3,5 mm pour l’audio, d’un emplacement pour carte microSD et d’une molette de volume.

Spécifications de l’édition complète de l’ordinateur Zeal 8 bits :

• Carte mère d’ordinateur Zeal 8 bits, avec processeur Zilog Z80 à 10 MHz
  • Mémoire – 512 Ko de RAM
  • Stockage – 256 Ko de mémoire flash NOR (extensible à 512 Ko), 32 Ko d’EEPROM I²C (inscriptible à partir du système d’exploitation Zeal 8 bits),
  • Taille de l’espace d’adressage logique de 64 K (16 bits), taille de l’espace d’adressage physique de 4 Mo (22 bits)
  • Interface clavier PS/2, compatible avec les claviers à 104 touches
  • Connecteur de carte vidéo PS/2
  • Autres interfaces
    • Port utilisateur 16 broches avec I2C, UART et GPIO
    • Port d’extension à 50 broches
  • Périphériques – Contrôleurs de jeu, cartes vidéo, cartes audio, claviers, cartouches, cartes flash compactes, etc.
  • Module d’horloge temps réel I2C intégré
  • Alimentation – 5 V à 500 mAh via USB-C
  • Dimensions – 15 x 10 mm
• Carte vidéo Zeal 8 bits
  • FPGA – Lattice Semiconductor FPGA ECP5
  • Emplacement pour carte MicroSD
  • Sorties – VGA (jusqu’à 65 536 couleurs), jack 3,5 mm
  • Vidéo
    • Résolutions : 640 x 480, 320 x 240
    • Profondeur de couleur : 16 bits, RGB565
    • RAM vidéo : environ 80 Ko de mémoire interne
    • Mémoire : 128 Ko de mémoire mappée
  • Connecteur de bus 2x 20 broches au pas de 2,54 mm pour connecter un ordinateur Zeal 8 bits ou tout autre ordinateur 8 bits.
  • Connecteur DMA à 2 broches au pas de 2,54 mm (actuellement inutilisé)
  • Entrée d’alimentation USB Type-C (à des fins de développement)
  • Divers – Molette de volume, 1x LED d’alimentation, 2x LED à usage général

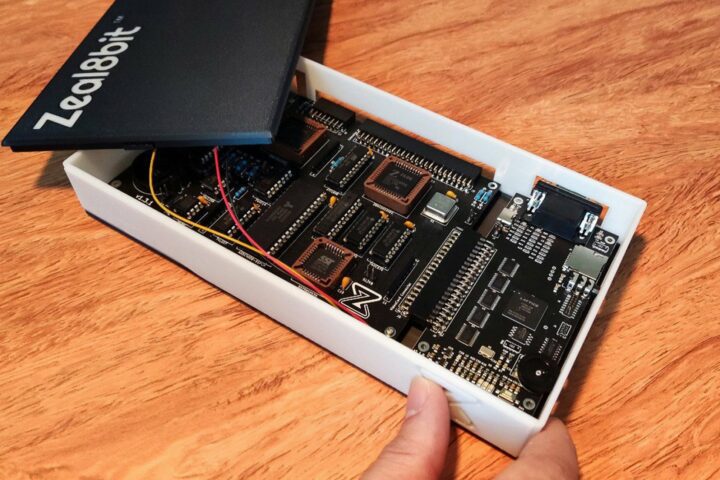

• Boîtier – Boîtier en résine blanche imprimé en 3D

Le projet Zeal 8 bits vise à produire « un ordinateur 8 bits simple, mais puissant, capable de générer des graphiques, qui peut être utilisé pour en apprendre davantage sur l’électronique et la programmation de bas niveau ».

L’ordinateur peut être programmé en assembleur et en C, et d’autres langages seront bientôt pris en charge. Il est livré préinstallé avec Zeal 8 bits OS, un système d’exploitation portable et open source entièrement écrit en assembleur Z80. Il est également livré avec un chargeur de démarrage préinstallé, ce qui vous permet de démarrer différents systèmes d’exploitation sans avoir à reflasher la ROM. Le système d’exploitation Zeal 8 bits est toujours en cours de développement et les développeurs et passionnés de rétroinformatique sont encouragés à participer pour faire avancer le projet.

Il est possible d’utiliser l’ordinateur Zeal 8 bits sans la carte vidéo en utilisant un adaptateur USB vers UART / USB vers TTL pour fournir une interface vidéo sur un ordinateur hôte Windows ou Linux.

L’édition complète de l’ordinateur Zeal 8 bits peut être achetée pour 180 $ sur Tindie. Vous pouvez également payer un supplément pour un boîtier imprimé en 3D et plusieurs cartes accessoires telles qu’un fond de panier, un adaptateur GameBoy et un adaptateur de contrôleur SNES. Pour utiliser l’ordinateur, vous aurez également besoin d’une alimentation USB 5 V et d’un adaptateur USB-UART pour transférer des données vers un autre ordinateur (les deux ne sont pas inclus).

Le site Zeal8bit propose des informations beaucoup plus détaillées sur la plateforme et ses progrès au fil des ans. La chaîne YouTube propose plusieurs vidéos qui démontrent les capacités de l’ordinateur 8 bits. Le microprocesseur Zilog Z80 présent dans cet ordinateur a été abandonné après environ 50 ans, mais d’autres alternatives sont entièrement compatibles.

Par Hackster.io
