Youyeetoo R1 – Un SBC Rockchip RK3588S riche en fonctionnalités avec prises M.2, NFC, etc. pour 99 $ et plus

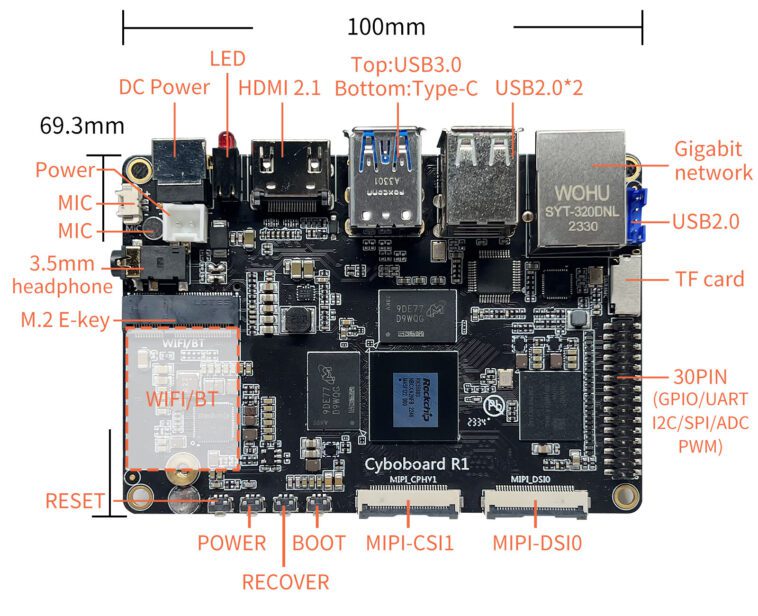

Youteetoo Cyboboard R1, ou simplement Youyeetoo R1 pour faire court, est un SBC Rockchip RK3588S qui offre de nombreuses fonctionnalités dans un format de 100 × 69,3 mm avec deux prises M.2 pour NVME/SSD ou 4G LTE et un connecteur WiFi et Bluetooth. , prise en charge NFC, quatre interfaces d’affichage, deux interfaces de caméra MIPI CSI et plus encore.

La carte est proposée avec jusqu’à 32 Go de RAM et 256 Go de mémoire flash eMMC, et est également livrée avec un port Ethernet Gigabit, cinq interfaces USB, un microphone intégré, plusieurs entrées/sorties audio, un connecteur à 30 broches pour l’extension, et elle peut prend en charge l’entrée HDMI via un adaptateur connecté à l’un des ports MIPI CSI.

Spécifications du Youyeetoo R1 :

• SoC – Rockchip RK3588S
  • CPU – Processeur octa-core avec 4 cœurs Cortex-A76 jusqu’à 2,2-2,4 GHz, 4 cœurs Cortex-A55 jusqu’à 1,8 GHz
  • GPU – GPU Arm Mali-G610 avec prise en charge d’OpenGL ES 3.2, OpenCL 2.2 et Vulkan 1.2
  • VPU – Décodeur vidéo 8Kp60 pour codecs H.265/AVS2/VP9/H.264/AV1, encodeur vidéo 8Kp30 H.265/H.264
  • Accélérateur d’IA – 6 TOPS NPU
• Mémoire système – 4 Go, 8 Go, 16 Go ou 32 Go LPDDR4x
• Stockage
  • Flash eMMC de 32 Go, 64 Go, 128 Go ou 256 Go
  • Prise M.2 M-Key pour SSD 2242 NVMe (PCIe 2.0) ou SATA III
  • Prise pour carte MicroSD
• Sortie vidéo
  • 1x port HDMI 2.1 jusqu’à 8Kp60 ou 4Kp120
  • 2x connecteur MIPI DSI (DSI0/DSI1) jusqu’à 4Kp60, prise en charge de l’écran tactile LCD MIPI7LCD 1024 x 600
  • 1x USB Type-C avec prise en charge DP1.4 jusqu’à 8Kp30
• Entrée vidéo
  • Caméra I/F – 2 connecteurs MIPI CSI à 4 voies
  • Entrée HDMI en option via la carte adaptateur RK628D connectée à l’un des ports MIPI-CSI
• l’audio
  • Prise casque 3,5 mm avec microphone, sortie audio numérique via HDMI
  • Connecteur à 4 broches avec R/L/GND/MIC (multiplexé avec prise audio 3,5 mm)
  • Microphone embarqué
  • Connecteur à 2 broches pour microphone (3,3 V)
• Réseau et connectivité
  • Gigabit Ethernet RJ45
  • Prise M.2 E-Key pour module Realtek RTL8822CE WiFi 5 et Bluetooth 5.0, ou module WiFi 6 et Bluetooth 5.2 sans nom
  • Prise M.2 M-Key pour un module 4G LTE tel que Quectel EC20/EC25 (à noter que c’est aussi la prise M.2 utilisée pour le SSD)
  • NFC via antenne externe (non incluse par défaut)
• USB
  • 1x ports USB 3.0 Type-A
  • 2 ports USB 2.0 Type-A
  • 1x port USB 3.1 OTG Type-C avec mode DisplayPort Alt
  • Connecteur à 4 broches avec interface USB 2.0
• Expansion
  • Prise M.2 2242 M-key pour module SSD PCIe/SATA ou 4G LTE (via adaptateur mPCIe vers M.2)
  • Prise E-key M.2 2230 pour module WiFi & Bluetooth
  • Embase GPIO à 30 broches avec jusqu’à 3x I2C, 3x UART, 1x bus CAN (carte CAN nécessaire), 1x PWM, 2x ADC, 1x SPI, 7x GPIO (3,3 V ou 1,8 V), 5 V, 3,3 V et alimentation GND signaux
• Débogage – Débogage du connecteur UART (pour console série)
• Divers
  • Boutons d’alimentation, de récupération, de réinitialisation et de démarrage
  • 2x LED utilisateur rouge/vert
  • Connecteur de batterie RTC
  • Connecteur de ventilateur
• Alimentation – 12 V/3 A via une prise CC 5,5 × 2,1 mm ou une prise à 2 broches
• Dimensions – 100 x 69,3 mm

Youyeetoo prend en charge Android 13, Debian 11, Ubuntu 22.04 et Buildroot, tous basés sur Linux 5.10. Le wiki est encore en cours, mais quand Arnon a examiné la carte Youyeetoo X1 avec Ubuntu 22.04, il a trouvé la documentation assez bonne, et je m’attendrais à ce qu’il en soit de même pour le nouveau SBC R1 en temps voulu.

Une préoccupation que j’avais au départ était le manque de solution de refroidissement et/ou de trous de montage pour un dissipateur thermique et/ou un ventilateur. Mais la société envisage apparemment de sortir à la fois un boîtier métallique et un boîtier acrylique, et je peux voir la liste sur Aliexpress montre que la carte est livrée avec un dissipateur thermique et un tampon thermique 3M.

Je pense que c’est la première carte Rockchip RK3588 ou RK3588S avec support NFC intégré, mais je ne suis pas sûr de l’importance de cette fonctionnalité puisqu’il est toujours possible d’ajouter un lecteur USB NFC. Si vous avez besoin de cette fonctionnalité, le Youyeeto R1 devrait être moins cher puisque les lecteurs USB NFC se vendent entre 30 et 60 dollars sur Amazon et que l’antenne NFC requise par la carte Rockchip ne coûte qu’environ 4 dollars…

L’ordinateur monocarte Youyeetoo R1 peut être acheté pour 109 $ sur Aliexpress avec 4 Go de RAM et 32 ​​Go de flash, mais Youyeetoo le vend également directement sur sa boutique en ligne au prix de 89,10 $ jusqu’au 31 décembre, après quoi le prix régulier est de 99 $. Les frais de port sont cependant bien plus élevés que sur Aliexpress. À l’heure actuelle, la configuration la plus élevée est de 8 Go/64 Go, car les modèles 16 Go/128 Go et 32 ​​Go/256 Go ne sont pas encore en vente. Toutes les versions de la carte R1, y compris celles dotées de 32 Go de RAM et de 256 Go de flash eMMC, sont également répertoriées sur Amazon, mais indiquées comme étant « actuellement indisponibles ».
