xSDR de Wavelet Lab : Un module SDR M.2 compact pour LTE et 5G

Le xSDR de Wavelet Lab représente un module radio défini par logiciel (SDR) particulièrement compact en format M.2 2230 unilatéral, conçu spécifiquement pour une utilisation dans des ordinateurs portables, des systèmes embarqués ainsi que des équipements informatiques de pointe. Comme le rapporte cnx-software, ce modèle succède au précédent uSDR de l’entreprise, et le « x » signifie « étendu », offrant ainsi des capacités 2×2 MIMO et une plage de fréquences améliorée, tout en conservant une taille réduite.

30 MHz à 3,8 GHz avec le LMS7002M: performances inégalées sur le marché

Ce module intègre le RFIC Lime Microsystems LMS7002M couplé à un FPGA AMD Artix-7 XC7A50T, une configuration que l’on retrouve aussi dans la carte LimeNET Micro 2.0 Developer Edition. Cette combinaison technique permet d’atteindre une plage de réglage de 30 MHz à 3,8 GHz avec une fréquence d’échantillonnage maximale de 122,88 MSPS, rendant le xSDR particulièrement adapté pour des applications comme la recherche sur les réseaux cellulaires (y compris LTE et 5G), l’analyse spectrale, le suivi par satellite ainsi que des liaisons de données à haut débit, surtout avec l’utilisation de deux modules.

Connectivité évolutive : s’adapte à votre configuration avec des ports MHF4

Le facteur de forme M.2 permet au xSDR d’être facilement inséré dans l’emplacement WiFi/Bluetooth de nombreux ordinateurs portables modernes ou cartes SBC. Pour les appareils n’étant pas pourvus d’un port M.2, le xSDR est également compatible avec divers adaptateurs plus anciens, tels que les cartes de dérivation USB-C, Mini PCIe et PCIe. Cependant, il est important de noter que l’utilisation de ces adaptateurs anciens peut restreindre les performances de l’appareil à une voie RX et TX, sauf si les signaux sont acheminés manuellement via les connecteurs MHF4 correspondants.

Au niveau des connexions, plusieurs caractéristiques techniques se différencient. Le xSDR dispose d’une stabilité de l’horloge atteignant 0,5 PPM et de quatre connecteurs RF MHF4 pour des communications robustes. En ce qui concerne l’alimentation, cet appareil fonctionne sur une plage de 2,85 à 5,5 V, et ses dimensions compactes s’établissent à 30 x 22 x 2 mm, adaptées à une intégration optimale dans divers systèmes. Par ailleurs, il embarque une EEPROM de 2 Ko, une interface USB 2.0 PHY et un connecteur hôte Key Edge M.2 2230 A+E, qui prend en charge à la fois USB 2.0 et PCIe 2.0 x2.

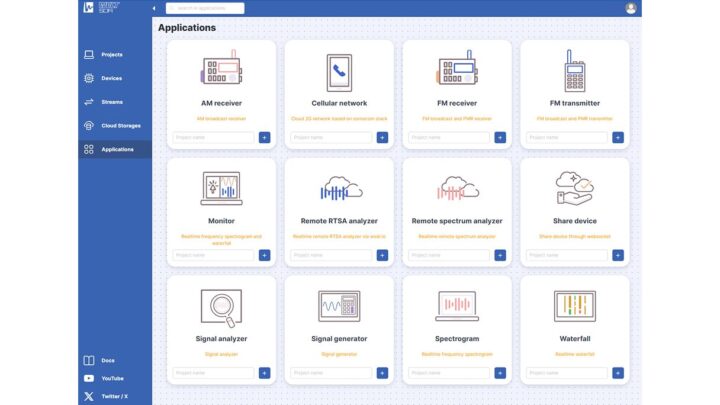

En ce qui concerne le support logiciel, le xSDR est compatible avec des outil comme GNU Radio, SoapySDR et srsRAN, assurant ainsi son intégration sans faille dans les écosystèmes RF open source et commerciaux existants. Le système fonctionne également avec wsdr.io, qui est une plateforme SDR basée sur le Web permettant de gérer la configuration et le développement d’applications RF directement depuis un navigateur, ce qui simplifie l’installation sans nécessiter de pilotes complexes.

Le projet profite du soutien de la Fondation NLnet dans le cadre de l’initiative « réseau cellulaire WSDR », qui cherche à alléger les contraintes pour le développement et l’expérimentation de systèmes LTE et 5G, tout en intégrant matériel compact comme le xSDR, l’uSDR et le sSDR. Il est également entièrement open source ; les bibliothèques hôtes sont mises à disposition sous licence MIT, tandis que le firmware FPGA est publié sous la licence CERN-OHL-P-2.0. Les schémas matériels seront accessibles une fois la campagne achevée, et davantage d’informations seront disponibles sur le site officiel.

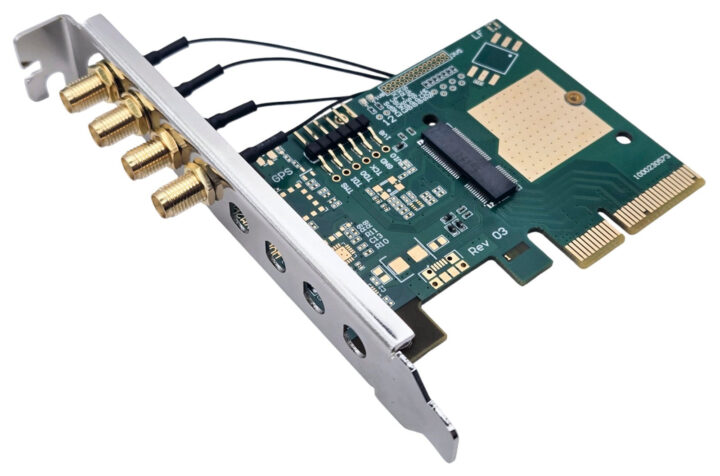

Le xSDR est présent sur la plateforme Crowd Supply à un prix de 549 $. Une carte de dérivation M.2 vers PCIe est aussi proposée pour 89 $ et inclut quatre câbles MHF4 vers SMA. Les livraisons devraient commencer le 15 juillet 2026. Pour les utilisateurs recherchant des fréquences plus élevées, Wavelet Lab offre également un modèle sSDR avec une portée allant jusqu’à 11 GHz. Il est important de souligner que, comme pour toute technologie SDR à haute puissance, la responsabilité du respect des réglementations locales de transmission revient aux utilisateurs.
