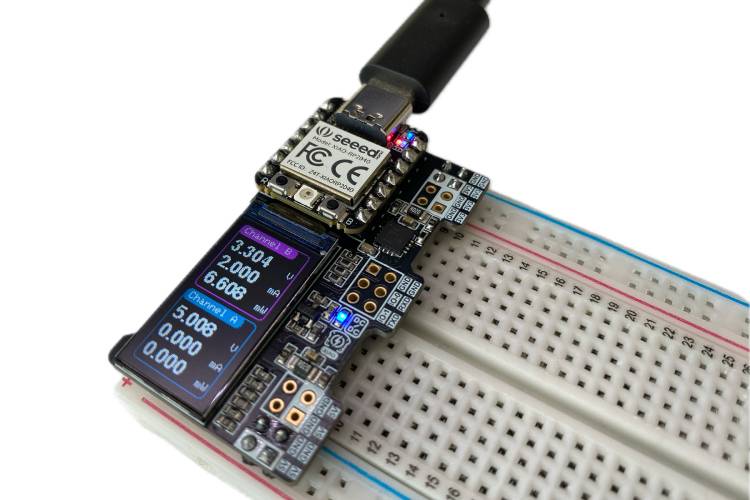

Les maquettes sont une plate-forme incontournable pour les passionnés d’électronique et les fabricants lors du prototypage, offrant un moyen simple et réutilisable de prototyper des circuits. Cependant, un défi qui se pose souvent est celui de la surveillance de la puissance fournie aux composants. Traditionnellement, cette tâche nécessite des outils distincts comme des analyseurs de puissance ou des multimètres, qui peuvent être coûteux et fastidieux pour les débutants. Le XIAO PowerBread créé par Nicho.D offre une solution transformatrice, combinant une alimentation électrique fiable avec une surveillance en temps réel, le tout dans un seul appareil abordable.

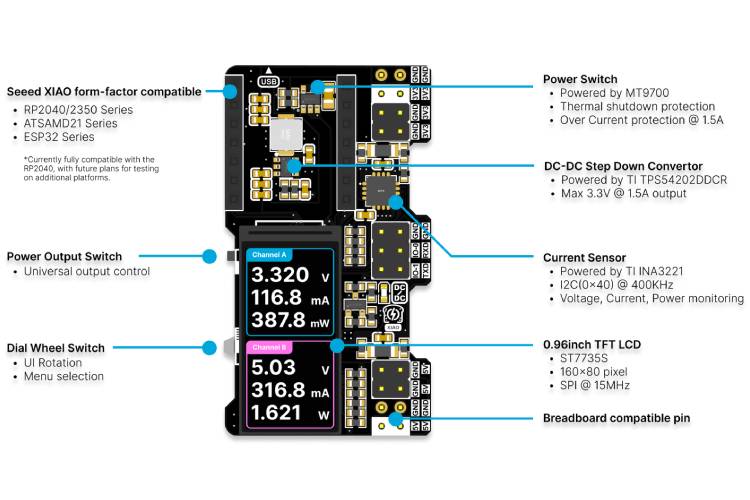

Conçu pour une utilisation facile, le XIAO PowerBread fournit des sorties 3,3 V et 5 V, alimentées via une connexion USB-C. Il intègre également une surveillance de tension et de courant à double canal via le capteur INA3221 avec ADC 13 bits intégré. Son écran IPS intégré de 0,96 pouces avec une résolution de 80 x 160 pixels fournit des données claires et en temps réel sur la tension, le courant et la consommation d’énergie, ce qui en fait un choix idéal pour les étudiants, les amateurs et même les professionnels cherchant à rationaliser leur processus de prototypage. Les débutants peuvent désormais facilement avoir un aperçu de leurs circuits sans avoir besoin d’équipement coûteux, tandis que les utilisateurs avancés apprécieront sa précision et sa polyvalence.

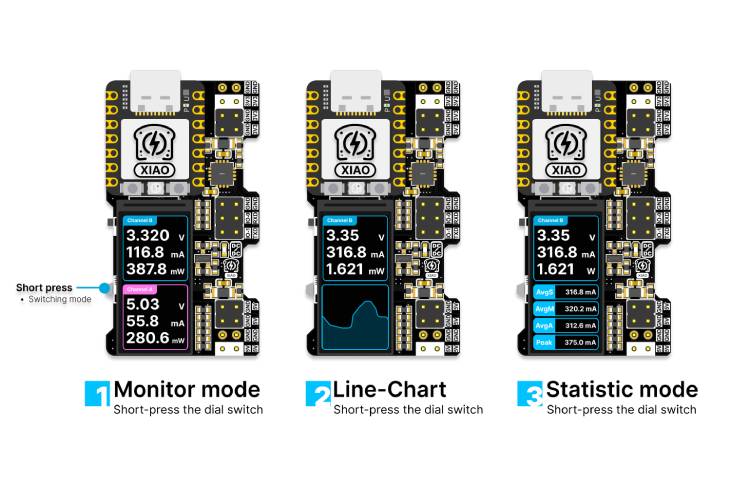

Le Powerbread prend en charge divers modes d’affichage, notamment la surveillance en temps réel, les graphiques visuels et les statistiques, qui fournissent un aperçu complet de la consommation d’énergie tout en s’intégrant de manière transparente aux configurations de maquette standard. Il prend également en charge la surveillance de chaque canal individuellement. Outre la fonctionnalité existante, il est prévu de relier des fonctionnalités supplémentaires, telles que le pont USB vers UART et le générateur PWM, via de futures mises à jour du micrologiciel. Le XIAO PowerBread est disponible dans le magasin de bricolage Nicho pour environ 25 $. le XIAO PowerBread est entièrement open source et le micrologiciel et les schémas peuvent être trouvés sur le dépôt GitHub lié à la page produit, permettant aux utilisateurs de personnaliser et d’étendre ses capacités.
