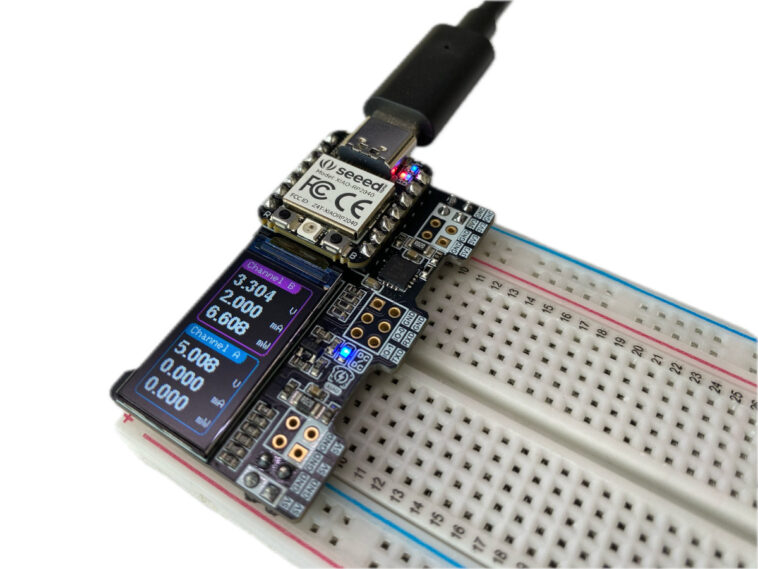

Le XIAO Powerbread est une alimentation et un compteur pour planche à pain compatible avec les cartes XIAO RP2040 ou ESP32 USB-C et équipé d’un écran LCD couleur affichant la tension, le courant et la consommation électrique en temps réel pour les rails d’alimentation 5 V et/ou 3,3 V.
Les alimentations électriques pour maquettes n’ont rien de nouveau. Nous en avons écrit plusieurs au fil des ans, notamment la carte grille-pain avec tension réglable de 5 à 16 V, la carte d’alimentation à découpage SwitchTrick et l’alimentation portable MEGO avec batterie intégrée. Le XIAO Powerbread ne prend en charge que les rails d’alimentation 5 V et 3,3 V, mais son principal argument de vente est sa fonction de compteur de puissance intégrée à la planche à pain.

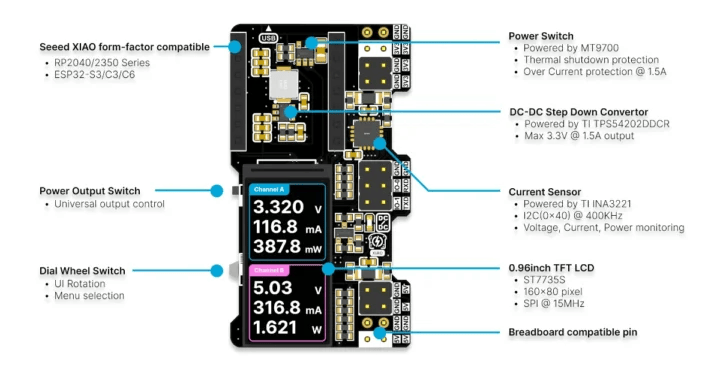

Spécifications du Powerbread XIAO :
- Modules USB-C pris en charge
- Écran – LCD TFT couleur de 0,96 pouces avec une résolution de 160 × 80 et un contrôleur SPI ST7735S
- Surveillance de l’alimentation – 2 capteurs TI INA3221 connectés via I2C pour la surveillance de la tension, du courant et de l’alimentation
- Broches de planche à pain
- 4x broches 5V
- 4x broches 3,3 V
- 10x broches GND
- UART Tx/Rx et 2x GPIO
- Divers
- Commutateur de sortie d’alimentation pour sorties 3,3 V et 5 V
- Commutateur à molette pour la rotation de l’interface utilisateur et la sélection du menu
- Alimentation
- Entrée – 5 V CC via le port USB-C sur le module XIAO
- Sortie via des broches compatibles avec la planche à pain
- 5V jusqu’à 1,5A
- 3,3 V jusqu’à 1,5 A
- Interrupteur d’alimentation MT7900 avec protection contre les surintensités de 1,5 A
- TI TPS54202DDCR Convertisseur abaisseur DC-DC jusqu’à 3,3 V à 1,5 A de sortie
- Dimensions – Compatible planche à pain
Les schémas et la disposition du PCB ainsi que le firmware Arduino peuvent être trouvés sur GitHub. Le développeur – Nicho Deng – a également publié des images prédéfinies pour les cinq modules de support XIAO qui se trouvent sur le même référentiel.

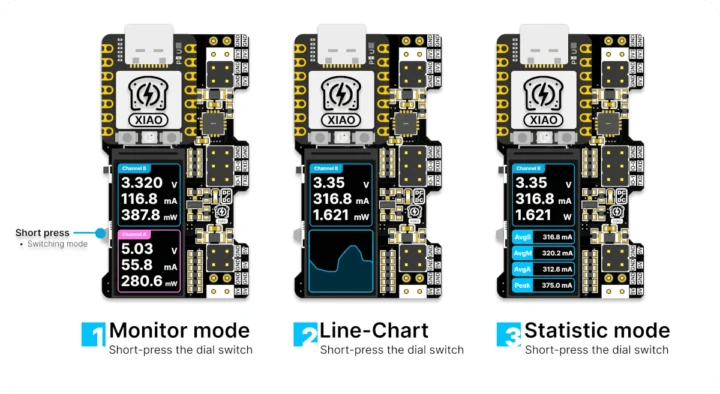

L’interface utilisateur peut afficher à la fois le canal A (5 V) et le canal B (3,3 V) en mode moniteur, ou un canal avec un graphique en mode « Graphique linéaire » et un canal et des informations supplémentaires en mode statistique. Il est également possible de faire pivoter l’affichage en mode paysage au lieu du mode portrait avec les canaux affichés côte à côte. Les futures mises à jour du micrologiciel incluent la prise en charge de la communication série USB et de la génération PWM. Étant donné que les modules XIAO ESP32 sont également pris en charge, ce serait bien d’activer la surveillance à distance via WiFi ou Bluetooth, mais ce n’est pas encore sur la liste des choses à faire.
Nicho vend le XIAO Powerbread sur Tindie pour 25 $ avec un module XIAO RP2040. Il n’existe actuellement aucune possibilité d’acheter la carte de base uniquement ou des kits avec d’autres modules XIAO basés sur RP2350 ou ESP32.
