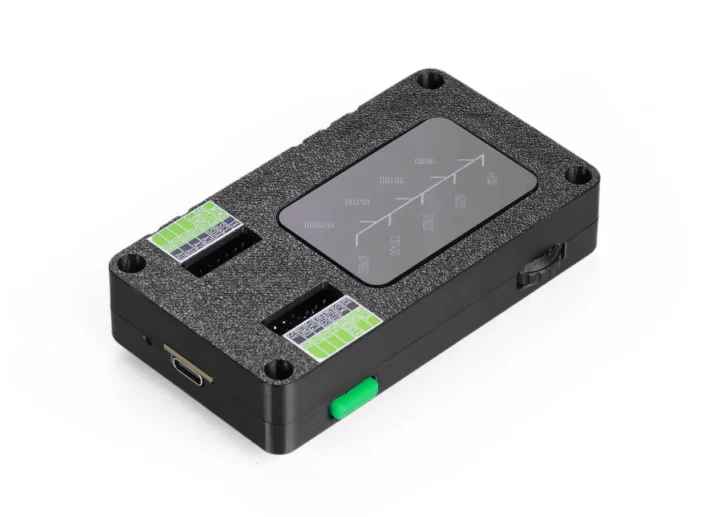

Le XIAO Debug Mate de Seeed Studio est un outil polyvalent et économique, reposant sur le ESP32-S3. Cet appareil est conçu spécifiquement pour les cartes XIAO, et propose plusieurs fonctions telles que le débogage DAPLink, le suivi des communications série et l’analyse de la consommation électrique.
Débogueur DAPLink à 240 MHz : ajout de fonctionnalités pour vos projets

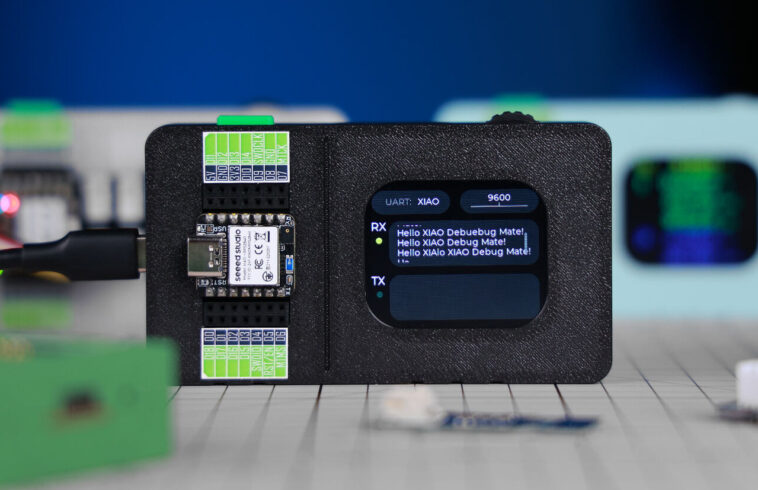

Ce débogueur est équipé de **8 Mo** de flash ainsi que de **8 Mo** de PSRAM. Il dispose d’un écran LCD de **2,01 pouces** permettant d’afficher les informations cruciales de débogage. Il possède également deux en-têtes à **14 broches** pour un accès aisé aux E/S du module XIAO, ainsi qu’une matrice de **36 LED** qui indique l’état de fonctionnement. En outre, quelques boutons sont intégrés, accompagnés d’une molette de défilement pour naviguer facilement dans le menu. La fonction de moniteur série est compatible avec des plateformes telles que **Arduino** et **Raspberry Pi**, offrant une flexibilité supplémentaire.
ESP32-S3 et 512 Ko de SRAM : des spécifications impressionnantes
Au cœur du XIAO Debug Mate, le ESP32-S3R8 représente un microcontrôleur sans fil piloté par un processeur dual-core Tensilica LX7 fonctionnant à 240 MHz. Il met à disposition **512 Ko** de SRAM et assure une connectivité bimode via **Wi-Fi 4** et **Bluetooth 5.0**, permettant une intégration facile dans plusieurs projets IoT. Ce déboguer dispose également d’un espace de stockage en flash de **8 Mo**, garantissant une capacité suffisante pour le développement de projets complexes.
Pour ce qui est de l’extension, le produit inclut deux connecteurs gpio femelles à **14 broches**, ainsi que deux connecteurs mâles à **14 broches**. En outre, le débogueur est également équipé de 8 broches pogo qui fourniront des GPIO supplémentaires, bien que leur compatibilité puisse varier selon les cartes XIAO utilisées. Le connecteur UART Grove facilite la connexion à d’autres appareils.
20 $ sur AliExpress : un rapport qualité-prix exceptionnel
Le système de débogage est impressionnant, intégrant le support de DAPLink, ainsi qu’OpenOCD pour des microcontrôleurs comme SAMD21, nRF52840, RP2040 et autres modèles. Au regard de ces fonctionnalités, il est important de noter que certaines cartes XIAO, comme les modèles nRF54L15 et ESP32(C3/S3/C6), ne prennent pas en charge la fonction de débogage SWD. En termes de diversité des capacités, ce débogueur s’avère puissant pour un prix d’environ 20 $ sur AliExpress ou dans la boutique de Seeed Studio.
De plus, le XIAO Debug Mate permet le suivi de la consommation d’énergie avec une précision de ±10 % dans une plage de **1-10 μA**, facilitant l’identification des pics de consommation et des états de faible consommation. Pour débuter, Seeed Studio propose des instructions claires sur leur wiki.
