Xero MCU est une carte USB-C compacte basée sur le microcontrôleur STM32F411 (financement participatif)

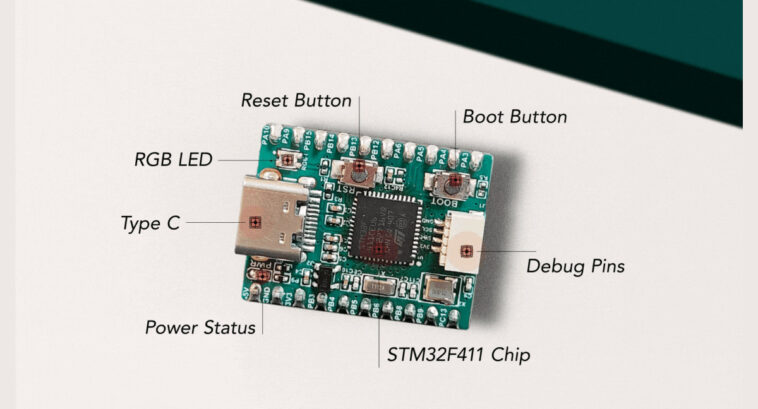

Xero MCU est une petite carte de microcontrôleur STMICRO STM32F411 ARM CORTEX-M4F avec un port USB-C, des trous de vingt et castellés pour GPIO, un connecteur de débogage, des boutons de réinitialisation et de démarrage et quelques LED.

Le MCU 100 MHz incorpore un flash 512KB et un SRAM 128 Ko, et le conseil d’administration serait conçu pour les amateurs, les étudiants et les professionnels. Pour référence, la carte Xero MCU dispose du même microcontrôleur STM32F411CEU6 trouvé dans la carte Black Bill. Cependant, il est assez court à environ la moitié de la taille et présente des bords couchés, ce qui le rend adapté à la soudure sur une plinthe.

Spécifications Xero MCU:

• Microcontrôleur – STMICRO STM32F411CEU6 ARM CORTEX-M4F MCU @ 100MHz avec 512 Ko Flash, 128KB SRAM
• Port USB – 1x USB Type-C pour l’alimentation et la programmation

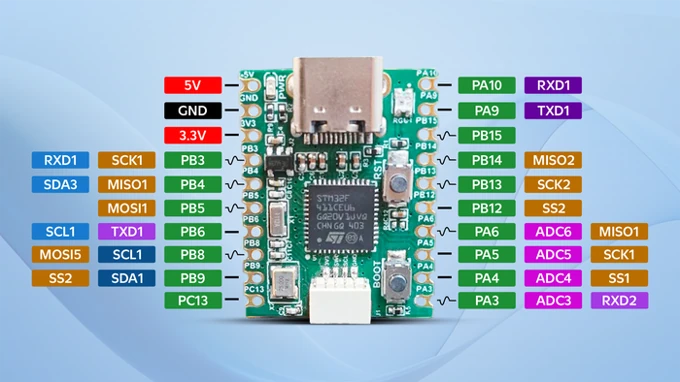

• Extension – 2x 20 broches et trous en castel avec jusqu’à 17x GPIO, I2C, 2X SPI, 2X UART, 4X ADC, 5V, 3,3V et GND
• Débogage – Connecteur de débogage à 4 broches
• Mission
  • Boutons de démarrage et de réinitialisation
  • LED d’alimentation, RVB LED
• Dimensions – 28 x 21 mm (estimé)

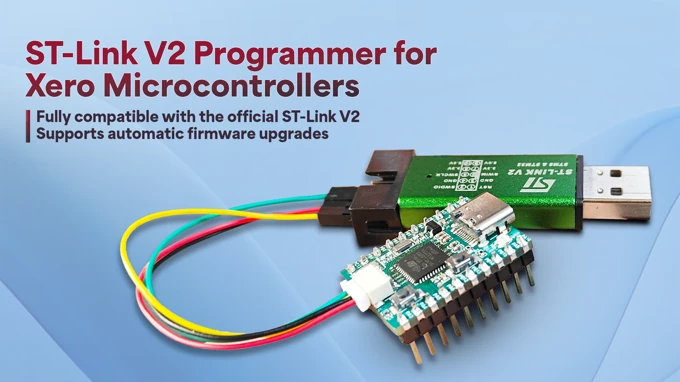

La carte peut être programmée avec C / C ++, Arduino, Micropython ou CircuitPython et est compatible avec le programmeur ST-Link V2 pour un débogage plus avancé. Je n’ai pas pu trouver de code spécifique à la carte Xero MCU, mais on nous dit que STM32Cube, Platformoo et d’autres IDE populaires peuvent être utilisés. Étant donné qu’il devrait être compatible avec le micrologiciel avec la planche de pilule noire (moins les épingles manquantes dues à la conception plus petite), vous pouvez simplement rechercher des ressources pour la carte ou STM32F411 pour commencer.

Tina (Sanket Garg) a lancé le Xero MCU sur Kickstarter avec une cible de financement de 100 $ qui a été facilement dépassée. Deux récompenses sont disponibles: le Xero MCU sans en-têtes pour 15 $ et le Xero MCU avec en-têtes pour 20 $. L’expédition ajoute 10 $ dans le monde. La campagne est enregistrée aux États-Unis, donc je suppose que cela signifie qu’il est expédié à partir de là, et aucun tarif n’est appliqué aux clients américains, tandis que, par exemple, les utilisateurs de l’UE seraient touchés par la TVA.

Il peut être mieux adapté que la pilule noire pour les applications à limite spatiale, mais elle est également plus chère. Pour référence, la version STM32F411 de la carte se vend environ 14 $ à 15 $ sur Amazon et un peu plus de 3 $ sur AliExpress avant l’expédition et les taxes. Notez que des planches moins chères pourraient être basées sur des faux STM32, et ils peuvent causer des problèmes pendant le développement en raison de ne pas être à 100% compatibles.
