Wiznet WIZ630IO : Module Ethernet QSPI pour Microcontrôleurs

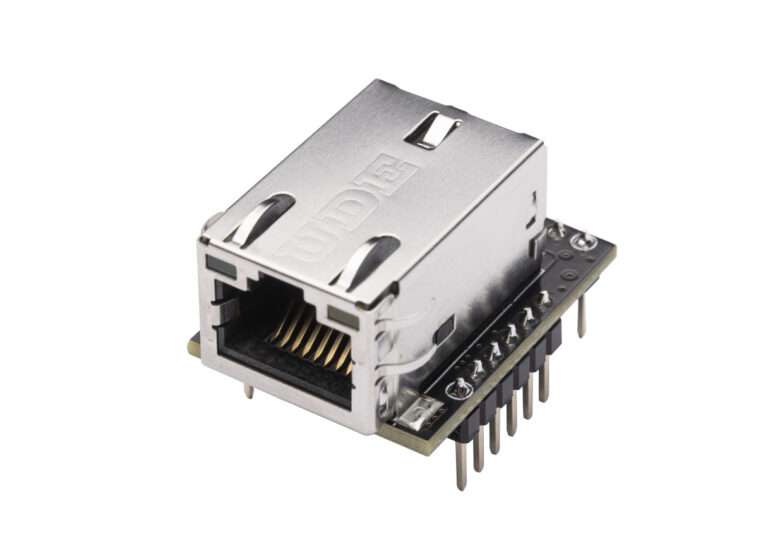

Selon cnx-software, le Wiznet Wiz630io représente un module compact équipé d’une prise RJ45 et d’un contrôleur W6300 capable d’atteindre des débits de 80 Mbps via Ethernet sur une interface QSPI à 150 MHz.

Wiz6300 avec 64 Ko de SRAM : un choix performant pour le développement

Le W6300, cœur de ce module, est doté d’une mémoire SRAM totale de 64 Ko, permettant la gestion de jusqu’à huit connexions simultanées grâce à des tampons TX/RX de 4 Ko. Ce module est présent dans la carte de développement W6300-EVB-PICO2, propulsée par un microcontrôleur Raspberry PI RP2350. Le Wiz630io permet d’intégrer facilement des fonctionnalités Ethernet à n’importe quelle carte RP2350 ou à d’autres microcontrôleurs disposant d’une interface SPI ou QSPI.

Ce petit module cache des fonctionnalités impressionnantes, notamment un contrôleur Ethernet intégré, une prise RJ45 avec transformateur, et une interface d’alimentation efficace. L’architecture inclut également un support complet des protocoles TCP/IP, renforçant l’expérience de connectivité pour les développeurs.

80 Mbps sur QSPI : performances remarquables pour la connectivité

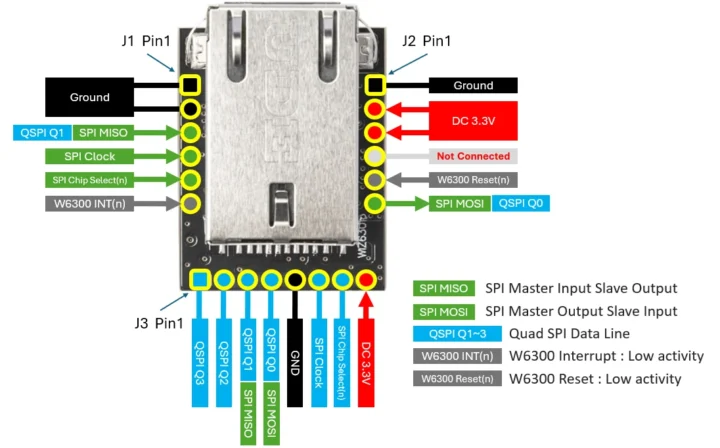

Le W6300 présente un ensemble de spécifications techniques impressionnantes. Il inclut une interface hôte fonctionnant via QSPI à grande vitesse, proposant des lignes de données 8 bits. En outre, avec 32 Ko de SRAM dédiés aux tampons TX/RX, ce système offre une flexibilité remarquable, particulièrement pour des applications nécessitant plusieurs connexions simultanées. L’intégration d’un PHY Ethernet prenant en charge l’auto-négociation pour la communication à 10 et 100 Mbps est une fonctionnalité essentielle qui assure une connexion fiable.

La bibliothèque Iolibrary_Driver C, connue pour sa compatibilité avec diverses puces SPI et QSPI de Wiznet, garantit un support pratique pour le module. Les utilisateurs peuvent trouver des ressources supplémentaires, y compris des dessins techniques et des modèles 3D, sur le site de documentation de Wiznet, bien que le guide de démarrage reste attendu.

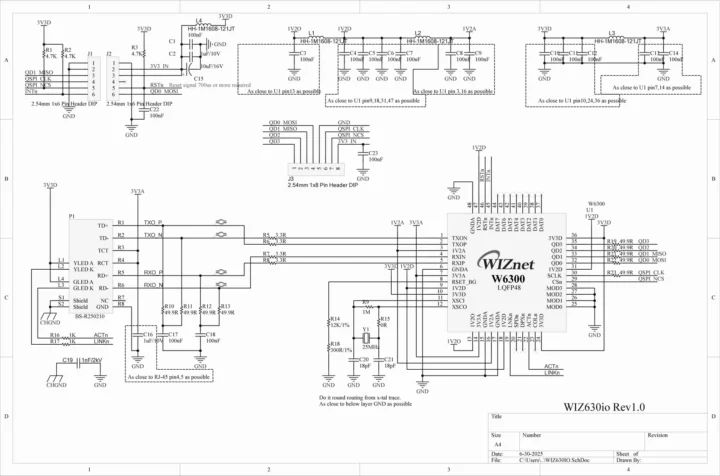

Bien que je n’aie pas encore trouvé où acheter le Wiz630io en ligne, la conception de ce module est suffisamment simple pour que les utilisateurs puissent essayer de le reproduire eux-mêmes. Wiznet a également mentionné que des échantillons peuvent être demandés par e-mail. À titre de comparaison, le modèle WIZ610IO de génération précédente est disponible sur AliExpress pour environ 11,59 $ et sur Amazon à 39,99 $.

Merci à TLS pour le conseil.
