WittyPi – Revue et tutoriel de l’incroyable HAT pour Raspberry PI

Après les examens de fin de semestre et beaucoup de travail avant les vacances, j’ai le temps tant attendu et mérité pour écrire un bon Didacticiel; cette fois, nous parlerons de WittyPi De la marque Uugear.

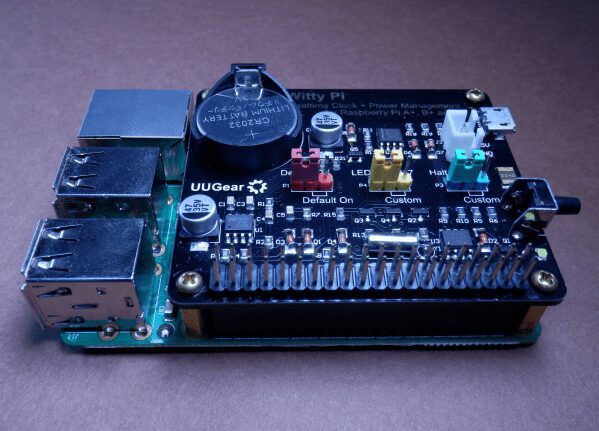

blankCette utile CHAPEAU fournit plusieurs fonctions supplémentaires à notre Raspberry Pi, tel qu’un horloge en temps réel, et la possibilité de configurer le marche et arrêt automatique; quelque chose de vraiment utile pour la mise en œuvre de serveurs ou le développement de projets conçus pour fonctionner dans des zones d’accès difficile.

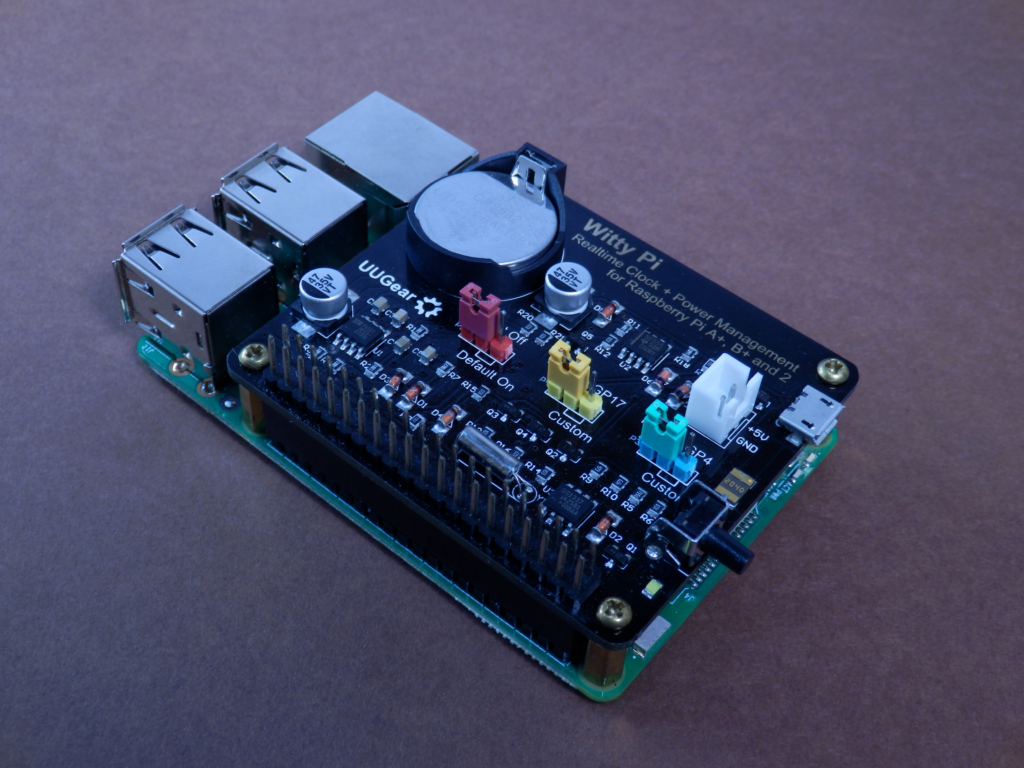

WittyZero1

WittyPi avec Raspberry Pi Zero V1.

Pour télécharger le logiciel de contrôle, nous pouvons utiliser la commande de terminal wget, pour immédiatement après lancer le script d’installation avec les autorisations root; une fois terminé, nous pouvons exécuter WittyPi pour commencer à profiter de ses fonctions.

#Descargamos el software WittyPi
[email protected]:~$ wget http://www.uugear.com/repo/WittyPi/installWittyPi.sh

#Ejecutamos el script de instalación con permisos de root
[email protected]:~$ sudo sh installWittyPi.sh

Si nous voulons l’utiliser avec Raspberry Pi PI 3, nous devons garder à l’esprit que les valeurs de certains des épingles GPIO de ce modèle dans les nouvelles versions du Micrologiciel Raspbian pour soutenir le nouveau Module Bluetooth, nous devons donc ajouter la ligne suivante à la fin du fichier de configuration.

#/boot/config.txt
dtoverlay=pi3-miniuart-bt

Si nous n’ajoutons pas la ligne précédente dans le fichier de configuration avant de connecter WittyPi au port GPIO, notre Raspberry Pi ne commencera pas par WittyPi; ne laissant que le led rouge.

Pour comprendre le changement qui se produit lors de l’ajout de cette ligne dans le fichier de configuration de Raspberry Pi, nous pouvons exécuter l’utilitaire gpio readall avant et après le changement, comme vous pouvez le voir dans les résultats des deux tests.


 +-----+-----+---------+------+---+---Pi 3---+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 |     |     |    3.3v |      |   |  1 || 2  |   |      | 5v      |     |     |
 |   2 |   8 |   SDA.1 | ALT0 | 1 |  3 || 4  |   |      | 5V      |     |     |
 |   3 |   9 |   SCL.1 | ALT0 | 1 |  5 || 6  |   |      | 0v      |     |     |
 |   4 |   7 | GPIO. 7 |   IN | 1 |  7 || 8  | 0 | IN   | TxD     | 15  | 14  |
 |     |     |      0v |      |   |  9 || 10 | 1 | IN   | RxD     | 16  | 15  |
 |  17 |   0 | GPIO. 0 |   IN | 0 | 11 || 12 | 0 | IN   | GPIO. 1 | 1   | 18  |
 |  27 |   2 | GPIO. 2 |   IN | 0 | 13 || 14 |   |      | 0v      |     |     |
 |  22 |   3 | GPIO. 3 |   IN | 0 | 15 || 16 | 0 | IN   | GPIO. 4 | 4   | 23  |
 |     |     |    3.3v |      |   | 17 || 18 | 0 | IN   | GPIO. 5 | 5   | 24  |
 |  10 |  12 |    MOSI |   IN | 0 | 19 || 20 |   |      | 0v      |     |     |
 |   9 |  13 |    MISO |   IN | 0 | 21 || 22 | 0 | IN   | GPIO. 6 | 6   | 25  |
 |  11 |  14 |    SCLK |   IN | 0 | 23 || 24 | 1 | IN   | CE0     | 10  | 8   |
 |     |     |      0v |      |   | 25 || 26 | 1 | IN   | CE1     | 11  | 7   |
 |   0 |  30 |   SDA.0 |   IN | 1 | 27 || 28 | 1 | IN   | SCL.0   | 31  | 1   |
 |   5 |  21 | GPIO.21 |   IN | 1 | 29 || 30 |   |      | 0v      |     |     |
 |   6 |  22 | GPIO.22 |   IN | 1 | 31 || 32 | 0 | IN   | GPIO.26 | 26  | 12  |
 |  13 |  23 | GPIO.23 |   IN | 0 | 33 || 34 |   |      | 0v      |     |     |
 |  19 |  24 | GPIO.24 |   IN | 0 | 35 || 36 | 0 | IN   | GPIO.27 | 27  | 16  |
 |  26 |  25 | GPIO.25 |   IN | 0 | 37 || 38 | 0 | IN   | GPIO.28 | 28  | 20  |
 |     |     |      0v |      |   | 39 || 40 | 0 | IN   | GPIO.29 | 29  | 21  |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+---Pi 3---+---+------+---------+-----+-----+
 +-----+-----+---------+------+---+---Pi 3---+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 |     |     |    3.3v |      |   |  1 || 2  |   |      | 5v      |     |     |
 |   2 |   8 |   SDA.1 | ALT0 | 1 |  3 || 4  |   |      | 5V      |     |     |
 |   3 |   9 |   SCL.1 | ALT0 | 1 |  5 || 6  |   |      | 0v      |     |     |
 |   4 |   7 | GPIO. 7 |   IN | 1 |  7 || 8  | 1 | ALT0 | TxD     | 15  | 14  |
 |     |     |      0v |      |   |  9 || 10 | 1 | ALT0 | RxD     | 16  | 15  |
 |  17 |   0 | GPIO. 0 |   IN | 0 | 11 || 12 | 0 | IN   | GPIO. 1 | 1   | 18  |
 |  27 |   2 | GPIO. 2 |   IN | 0 | 13 || 14 |   |      | 0v      |     |     |
 |  22 |   3 | GPIO. 3 |   IN | 0 | 15 || 16 | 0 | IN   | GPIO. 4 | 4   | 23  |
 |     |     |    3.3v |      |   | 17 || 18 | 0 | IN   | GPIO. 5 | 5   | 24  |
 |  10 |  12 |    MOSI |   IN | 0 | 19 || 20 |   |      | 0v      |     |     |
 |   9 |  13 |    MISO |   IN | 0 | 21 || 22 | 0 | IN   | GPIO. 6 | 6   | 25  |
 |  11 |  14 |    SCLK |   IN | 0 | 23 || 24 | 1 | IN   | CE0     | 10  | 8   |
 |     |     |      0v |      |   | 25 || 26 | 1 | IN   | CE1     | 11  | 7   |
 |   0 |  30 |   SDA.0 |   IN | 1 | 27 || 28 | 1 | IN   | SCL.0   | 31  | 1   |
 |   5 |  21 | GPIO.21 |   IN | 1 | 29 || 30 |   |      | 0v      |     |     |
 |   6 |  22 | GPIO.22 |   IN | 1 | 31 || 32 | 0 | IN   | GPIO.26 | 26  | 12  |
 |  13 |  23 | GPIO.23 |   IN | 0 | 33 || 34 |   |      | 0v      |     |     |
 |  19 |  24 | GPIO.24 |   IN | 0 | 35 || 36 | 0 | IN   | GPIO.27 | 27  | 16  |
 |  26 |  25 | GPIO.25 |   IN | 0 | 37 || 38 | 0 | IN   | GPIO.28 | 28  | 20  |
 |     |     |      0v |      |   | 39 || 40 | 0 | IN   | GPIO.29 | 29  | 21  |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+---Pi 3---+---+------+---------+-----+-----+

Maintenant, nous pouvons commencer notre Raspberry Pi en appuyant sur bouton d’alimentation par WittyPi, entrez dans le dossier du logiciel que nous avons précédemment téléchargé, puis exécutez le fichier wittyPi.sh pour configurer toutes vos options.


================================================================================
|                                                                              |
|   Witty Pi - Realtime Clock + Power Management for Raspberry Pi              |
|                                                                              |
|                   < Version 2.17 >     by UUGear s.r.o.                      |
|                                                                              |
================================================================================
>>> Your system time is: Sat 11 Jun 2016 22:54:02 UTC
>>> Your RTC time is:    Sat 11 Jun 2016 22:54:03 UTC
Now you can:
  1. Write system time to RTC
  2. Write RTC time to system
  3. Set time for auto startup
  4. Set time for auto shutdown
  5. Choose schedule script
  6. Reset data...
  7. Exit
What do you want to do? (1~7)


L’un des plus pratiques est de configurer le logiciel pour lire les cycles marche et arrêt, ainsi que la période de temps pendant laquelle chacun d’eux sera appliqué dans un scénario hébergé dans notre Raspberry Pi; ci-dessous, vous pouvez voir plusieurs exemples de syntaxe.

#Enciende Raspberry Pi a las 9:30 y la apaga a las 19:30

BEGIN	2016-01-31 00:00:00
END	2017-01-31 23:59:59

ON	H9 M30
OFF	H19 M30


#Enciende Raspberry Pi el día 1 y el día 15 de cada mes durante una hora

BEGIN	2016-01-31 00:00:00
END	2017-01-31 23:59:59

ON	H9 M30
OFF	H19 M30


#Enciende Raspberry Pi durante 5 minutos de cada 20

BEGIN	2016-01-31 00:00:00
END	2017-01-31 23:59:59

ON	M5
OFF	M15


#Enciende Raspberry Pi 5 minutos de cada hora

BEGIN	2016-01-31 00:00:00
END	2017-01-31 23:59:59

ON	M5
OFF	M55

Pour des utilisations plus avancées, vous pouvez consulter le Manuel d’utilisation du site Web d’Uugear; avant les problèmes de configuration, la première étape recommandée consiste à examiner le fichier horaires.log, hébergé dans le répertoire principal du logiciel WittyPi.

---------------------------------------------------
--------------- 2016-06-12 12:04:31 ---------------
File "schedule.wpi" not found, skip running schedule script.
---------------------------------------------------
--------------- 2016-06-11 23:20:14 ---------------
I can not find the begin time in the script...
---------------------------------------------------
--------------- 2016-06-11 23:49:22 ---------------
Schedule next shutdown at: 2016-06-12 00:05:00
Schedule next startup at:  2016-06-12 00:20:00
---------------------------------------------------

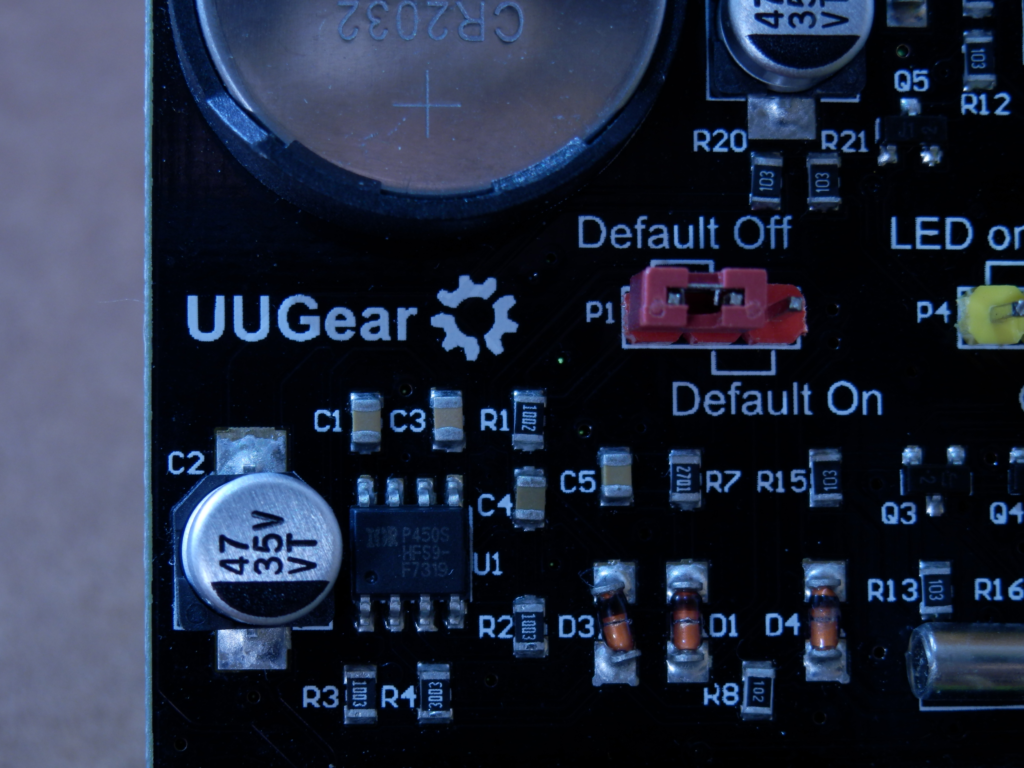

Il CHAPEAU il dispose de trois cavaliers avec des fonctions prédéfinies, mais que nous pouvons également personnaliser; la position par défaut du pull rouge nécessitera une interaction avec l’utilisateur pour activer notre Raspberry Pi, car pour cela nous devons appuyer sur le bouton d’allumage, si au contraire on change la position dudit sauteur, lors de l’alimentation WittyPi notre Raspberry Pi automatiquement.

RedOff

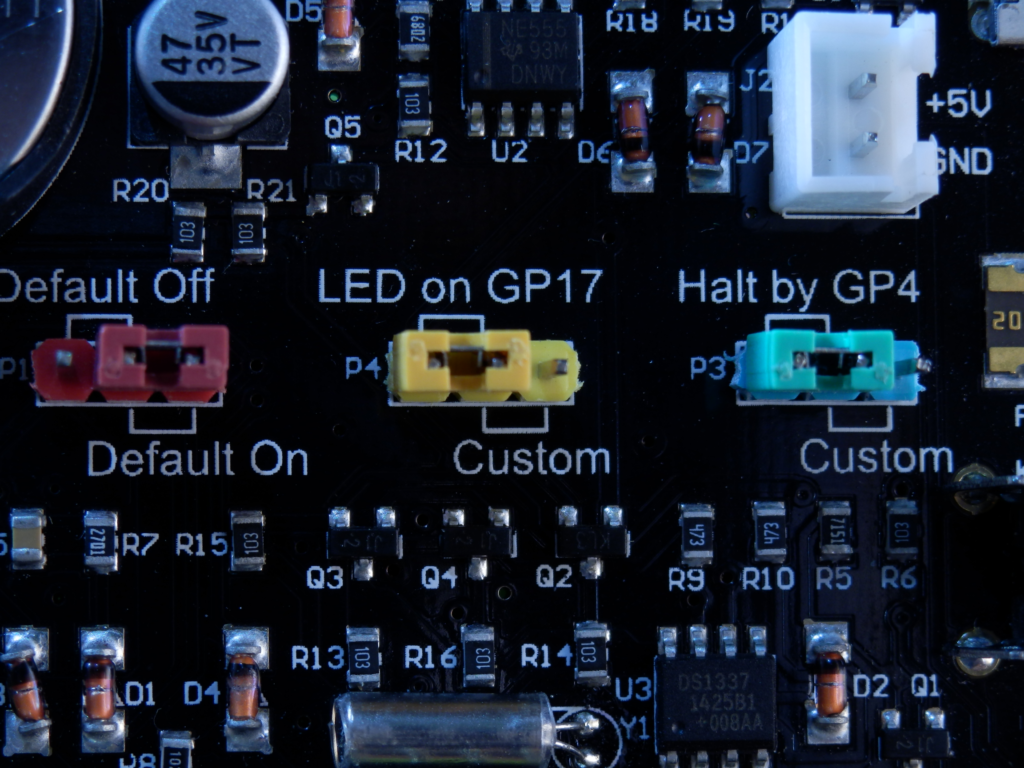

Nous pouvons contrôler l’indicateur LED envoi d’un signal depuis l’un des GPIO de Raspberry Pi à l’épingle Jaune, par défaut, ce signal sera reçu par le GPIO 17 mais si nous le souhaitons, nous pouvons changer la position du sauteur et attribuer un autre GPIO comme entrée que nous connecterons à la broche jaune.

Jaune

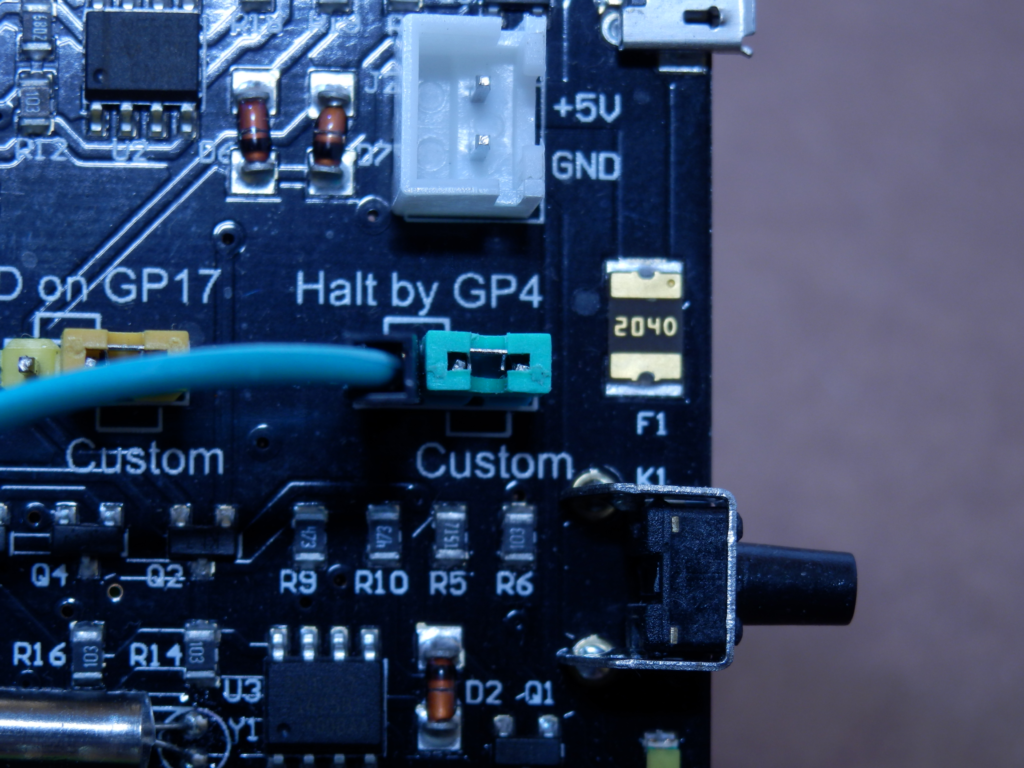

Enfin envoyer un signal au broche verte nous pouvons dûment désactiver notre Raspberry Pi; Comme dans le cas précédent, nous pouvons attribuer cette fonction d’entrée à n’importe quelle broche en déplaçant le sauteur, par défaut le port utilisé est le GPIO 4.

vert

Si après avoir interrompu l’alimentation WittyPi notre Raspberry Pi commence quelques secondes pour enfin s’éteindre, nous allons le résoudre en débranchant l’alimentation et en retirant la batterie du CHAPEAU assez longtemps pour que tous les condensateurs se déchargent.
