WIO-LR1121 Tiny Lora Module Prise en charge des bandes de fréquences de sous-GHz, de bande S et 2,4 GHz

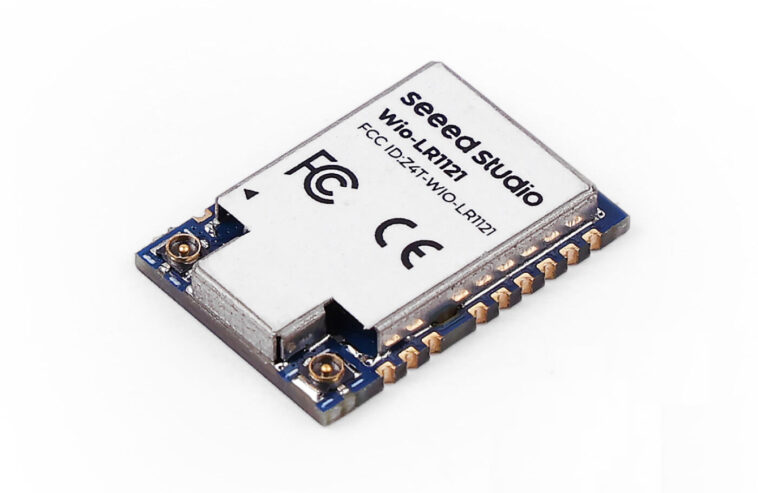

Wio LR1121

Voir Studio WIO-LR1121 est un minuscule module LORA multi-bandes basé sur l’émetteur-récepteur RF LR1121, une version à faible coût de LR1120 sans les capacités de balayage GNSS ou Wi-Fi, qui prend en charge les bandes de fréquence S, S, S.

Nous avions déjà vu le LR1121 utilisé dans le module Murata Type-2GT et un module Lilygo en option pour la carte T-ETH Elite. Le WIO-LR1121 offre une autre option facile à souder, grâce aux trous et tampons castellés.

Wio lr1121

WIO-LR1121 Spécifications:

  • Émetteur-récepteur RF – Semtech LR1121
    • Bandes de fréquence – 863 à 928 MHz et 2,4 à 2,5 GHz de fréquences; Remarque: Le LR1121 prend également en charge la bande S à 2,1 à 2,3 GHz, mais elle n’est pas mentionnée dans les spécifications du module, et seulement brièvement dans le titre et la description
    • Puissance de sortie
      • Jusqu’à 20,4 dBm @ 868/915 MHz
      • Jusqu’à 11dbm max @ 2,4 GHz
    • Sensibilité au récepteur
      • Rxboost sur ：
        • -126dbm @ subg, bw = 125 kHz, sf = 7
        • -140dbm @ subg, bw = 125khz, sf = 12
        • -118dbm @ 2,4g, bw = 125 kHz, sf = 7
        • -132.5 dBm @ 2,4g, bw = 125 kHz, sf = 7
      • RXBOOST OFF ：
        • -124dbm @ subg, bw = 125 kHz, sf = 7
        • -138dbm @ subg, bw = 125 kHz, sf = 12
  • Antenne – via deux connecteurs IPEX4 (1,5 mm); Remarque: non soudé sur le modèle WIO-LR1121-N comme indiqué sur la photo ci-dessous
  • Interface hôte – interface SPI pour la communication MCU
  • Extension – 2x GPIO, un avec un support d’interruption
  • Alimentation électrique
    • 3.3V typique
    • Mode de distribution d’alimentation LR1121 – Mode DC-DC
    • Mode d’alimentation TCXO – par LR1121 PIN VTCXO
    • TCXO Tension d’alimentation – 1,6 à 3,3 V
  • Consommation d’énergie
    • Courant de sommeil – 1,35 μA
    • Courant de fonctionnement maximum
      • TX
        • 124,5mA @ lora 915 MHz; 22 dbm
        • 31MA @ LORA 868 MHz; 14 dbm
        • 30,7mA @ lora 2,4 GHz; 13dbm
      • Rx
        • 7.8mA @ Lora SF12 125KHz sous-GHz
        • 6.7mA @ Lora SF12 125KHz 2,4 GHz / S-Band
  • Dimensions – 17 x 12 x 2,6 mm (paquet SMT avec 24 broches)
  • Plage de températures – -40 ° C à + 85 ° C

WIO LR1121 côté inférieur

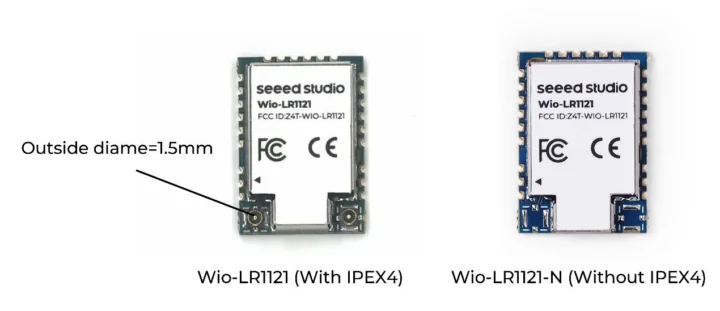

Connecteur IPEX4 du module LR1121

Seed Studio ne fournit pas d’informations sur les logiciels, mais mentionne que le WIO-LR1121 est particulièrement bien adapté à la conception de capteurs sans fil Lorawan à l’aide d’un MCU simple avec une interface SPI. La seule documentation pour le module est la fiche technique, bien que la société partage également l’empreinte Allegro pour les concepteurs de PCB.

Module Lora Transmetteur LR1121
Schéma de blocage

Le module WIO-LR1121 est vendu pour 6,99 $ avec des connecteurs IPEX, et le modèle WIO-LR1121-N ne semble pas encore être à vendre, du moins pas en ligne. Ils peuvent éventuellement devenir disponibles sur le magasin de Studio Seed sur AliExpress.
