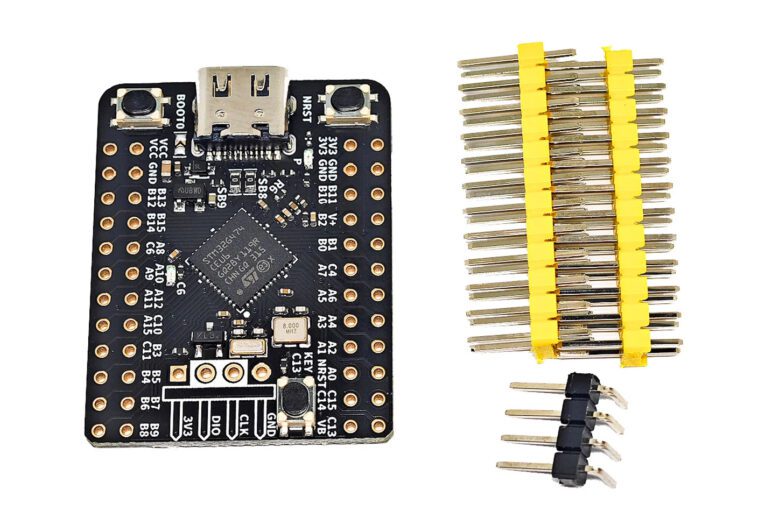

WeAct STM32G4 est une petite carte basée sur le microcontrôleur à signaux mixtes STMicro STM32G4

WeAct STM32G4 est une petite carte de développement basée sur un microcontrôleur à signaux mixtes STMicro STM32G4 Arm Cortex-M4F de 170 MHz avec instructions DSP et adaptée aux applications telles que le contrôle de moteur, l’automatisation des bâtiments, l’éclairage, les compteurs d’énergie numériques, etc.

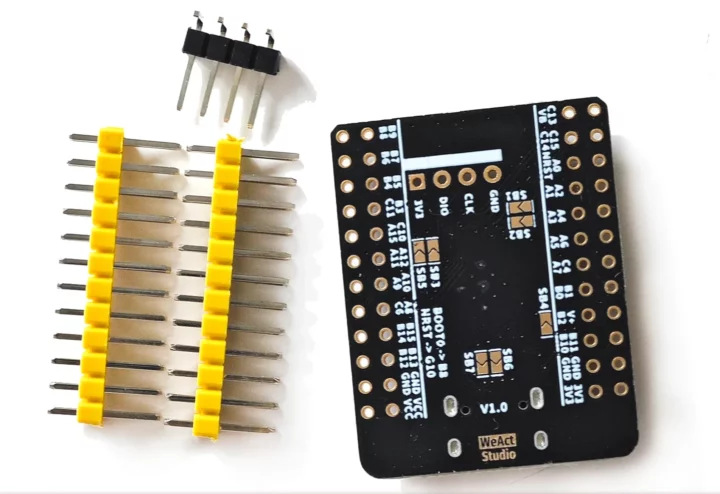

Deux versions de la carte sont proposées, l’une avec un microcontrôleur STM32G474CEU6 « Hi-resolution line » équipé de 128 Ko de RAM et 512 Ko de flash, et l’autre avec le MCU « Access Line » STM32G431CBU6 bas de gamme avec seulement 32 Ko de RAM et 128 Ko de flash. La carte est également livrée avec un port USB-C pour l’alimentation et la programmation, trois boutons et deux en-têtes à 24 broches.

Spécifications WeAct STM32G4 :

• Microcontrôleur (l’un ou l’autre)
  • STMicro STM32G431CBU6 – MCU Arm Cortex-M4F à 170 MHz avec instructions DSP, 32 Ko de RAM, 128 Ko de flash et accélérateur mathématique
  • STMicro STM32G474CEU6 – MCU Arm Cortex-M4F à 170 MHz avec instructions DSP, 128 Ko de RAM, 512 Ko de flash et accélérateur mathématique ; minuterie haute résolution et générateur de formes d’onde complexes plus gestionnaire d’événements (HRTIM) pour la conversion de puissance numérique utile pour la conception d’alimentations numériques à découpage, d’éclairage, d’équipement de soudage, de charge solaire et sans fil
• USB – 1x port USB Type-C pour l’alimentation et la programmation
• Extension – 2x connecteurs 24 broches avec GPIO, ADC, DAC, I2C, USART, LPUART, OAmp, CAN Bus, sorties minuterie, etc…
• Débogage – en-tête SWD à 4 broches
• Divers
  • Clés de réinitialisation et de démarrage, 1x clé utilisateur
  • LED d’alimentation, 1x LED utilisateur
• Source de courant
  • Entrée 3,3 V à 20 V CC via le port USB-C (Remarque : le MCU STM32G4 prend en charge USB PD)
  • Régulateur de tension Microne ME6216A33XG avec sortie 3,3 V
• Dimensions – 36,28 x 28,14 mm

Démarrer avec le tableau peut être quelque peu difficile et la documentation pourrait être travaillée. Par exemple, WeAct Studio n’a fourni aucun schéma de brochage, vous devrez donc rechercher les fonctions des broches correspondant aux noms des broches des schémas ou des marquages ​​sérigraphiés avec les informations de la fiche technique ou du manuel de référence technique, la bonne vieille façon …

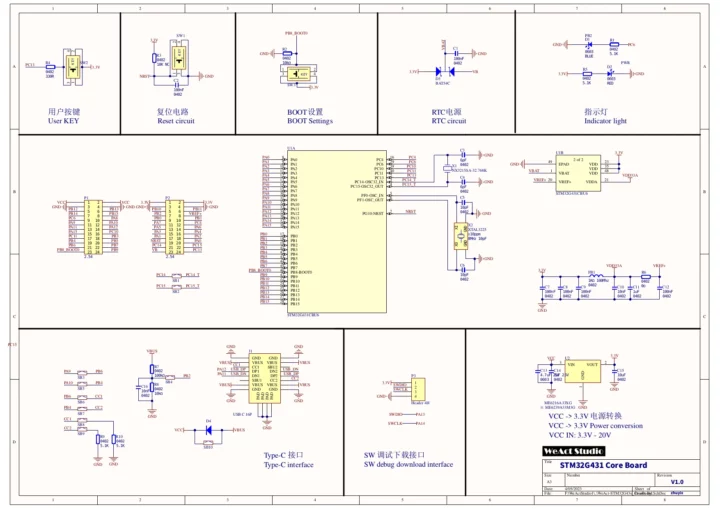

WeAct Studio fournit les schémas PDF, la fiche technique STM32G4 et TRM, quelques exemples de code (Blink, ADC, RTC, MSC, SPI flash) et l’outil de téléchargement WeAct Studio (Windows uniquement) pour flasher le firmware via USB ou UART. Vous trouverez ces ressources sur GitHub pour la carte de ligne de valeur et la carte de ligne haute résolution, mais la plupart des gens devront également consulter les outils et la documentation sur le site Web de STMicro.

Outre leur petite taille, l’autre avantage clé de ces cartes est leur prix puisque la carte WeAct STM32G4 coûte respectivement 2,92 $ et 5,79 $ pour les modèles STM32G431CBU6 et STM32G474CEU6, y compris les en-têtes GPIO et SWD, mais pas les frais d’expédition qui ajoutent environ 1 $ dans mon cas. Pour référence, la carte officielle STMicro NUCLEO-G491RE est vendue 15 $.
