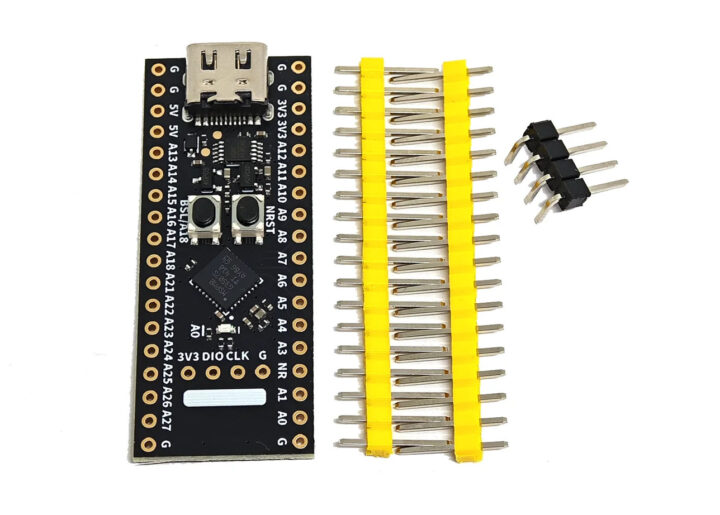

WEACT MSPM0G3507 est une carte de développement de type Bluepill équipée de 80 MHz MSPM0G3507SRHBR Cortex-M0 + MCU à signal mixte avec un flash de 128 Ko et de 32KB SRAM.

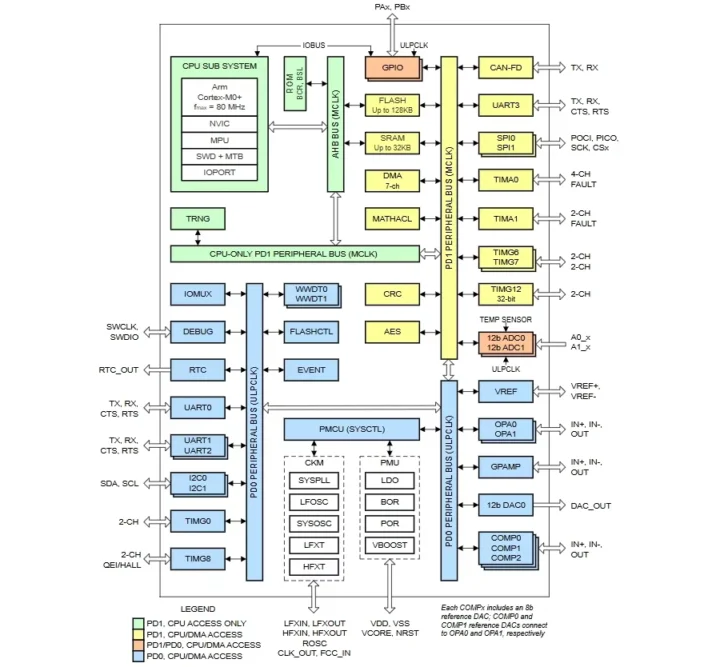

La carte dispose d’un port USB-C pour l’alimentation et la programmation, deux boutons pour réinitialiser et BSL (chargeur bootstrap), un port SWD à 4 broches pour le débogage et deux en-têtes à 18 broches pour GPIOS, CAN BUS, ADC, DAC, I2C , UART et autres interfaces. Le microcontrôleur MSPM0G350X est également livré avec un accélérateur mathématique pour les calculs DIV, SQRT, Mac et Trig qui pourraient s’avérer utiles pour le contrôle de contrôle et le traitement du signal.
WEACT MSPM0G3507 Spécifications:
- MCU – Texas Instruments MSPM0G3507 ARM Cortex-M0 + Microcontrôleur à 80 MHz avec 128 Ko Flash, 32KB SRAM, 2X 4MSP
- USB – Port USB-C pour l’alimentation et la programmation via CH340X USB à la puce TTL

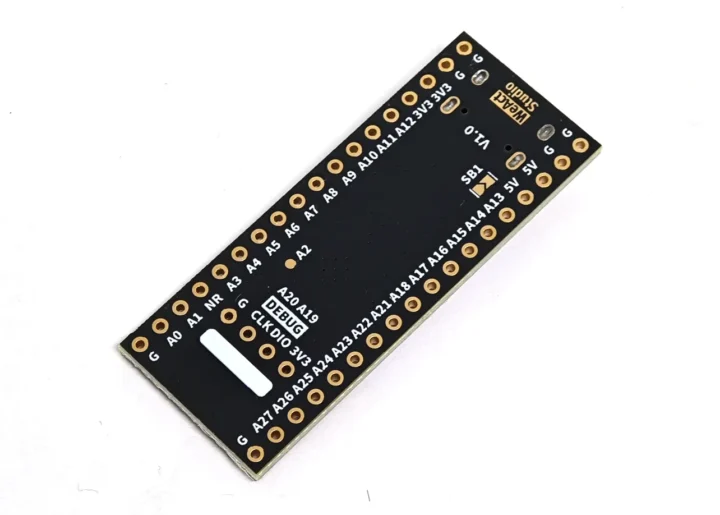

- Extension – 2x 18 broches avec signaux de puissance, I2C, SPI, GPIOS, entrées ADC, DAC, Bus CAN, etc…
- Débogage – connecteur SWD à 4 broches
- Mission
- Boutons NRST et BSL / A18
- LED utilisateur bleu
- Alimentation – 5V via le port USB-C; ME6231A33M3G 5V à 3,3 V LDO
- Dimensions – 46,2 x 18,3 mm
Weact Studio est bien connu pour fabriquer des cartes ultra-coqués avec une documentation limitée. Le WEACT MSPM0G3507 Development Board a obtenu le même traitement avec la documentation hébergée sur GitHub uniquement composée des schémas PDF, de la fiche technique MCU en anglais et en chinois, et un programme d’échantillons de clignotement. Ainsi, la plupart des gens se référeront probablement à la page de produit du kit de développement MSPM0G3507 Launchpad pour les ressources logicielles et la documentation, ou passez directement à la documentation du SDK MSPM0 pour obtenir des instructions et plus d’échantillons de code.
Le MSPM0L et le MSPM0G ont été introduits en 2023 en tant que microcontrôleurs à faible coût vendus pour 39 cents en quantités et la carte LaunchPad susmentionnée va pour 16,99 $. Mais le tableau de Weact Studio est beaucoup plus simple et moins cher pour seulement 2,28 $ plus d’expédition sur AliExpress.
