WCH BLE Analyzer Pro : Un Outil Indispensable pour le Débogage Bluetooth Low Energy

Selon cnx-software, le WCH BLE Analyzer Pro se présente comme un dispositif de débogage et d’analyse Bluetooth Low Energy (BLE) relié par USB. Cet outil est particulièrement utile pour capturer, décoder et analyser les échanges de paquets BLE en temps réel.

Fonctionnalités avancées : 250 Ko de flash et 32 Ko de SRAM pour un débogage optimisé

Ce modèle d’analyseur offre des intervalles d’interrogation ajustables ainsi qu’une surveillance précise des paquets de diffusion et de connexion. Avec des fonctionnalités de filtrage affinées par adresse et d’inspection détaillée des paquets, des statistiques et des représentations graphiques sont générées pour une analyse approfondie. L’appareil fournit en direct des informations relatives aux flux de données BLE et inclut des capacités telles que la sélection du mode PHY et le contrôle du blanchiment. Grâce à ces caractéristiques, les utilisateurs peuvent inspecter de manière fine la communication BLE, identifier des problèmes de transmission, et vérifier la conformité du protocole.Cet équipement est particulièrement adapté pour la recherche et développement, les tests ainsi que le débogage de produits dotés de Bluetooth, comme les objets connectés (IoT), les dispositifs portables et les capteurs.

Des spécifications techniques précises pour un débogage efficace : 70°C et USB Type-C

Le WCH BLE Analyzer Pro utilise un contrôleur qui pourrait être le microcontrôleur CH579, doté d’un processeur Arm Cortex-M0+. Il est équipé de 250 Ko de flash, 2 Ko de flash de données et 32 Ko de SRAM, garantissant ainsi une performance robuste. Ce modèle prend en charge les protocoles Bluetooth Low Energy de versions 4.0, 4.2 et 5.0, et couvre une large bande de fréquence allant de 2,402 à 2,480 GHz. Les modes PHY disponibles incluent 1 Mbps et 2 Mbps, rendant cet analyseur compatible avec les normes BLE 5.x.

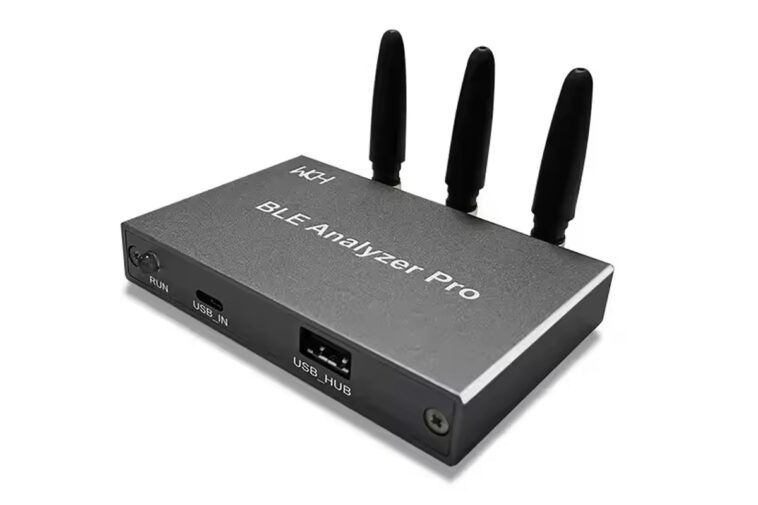

En matière de connectivité, cet outil est doté d’un port USB Type-C pour les connexions hôtes, tandis qu’un port USB Type-A sert de hub USB. Les fonctionnalités d’affichage permettent un décodage des paquets en temps réel ainsi que l’affichage détaillé des informations de diffusion et de connexion, accompagnées d’une vue statistique des paquets. De plus, il offre plusieurs options de filtrage par adresse, canal ou connexion.

Concernant l’alimentation, l’appareil nécessite une tension de fonctionnement de 5 V via USB et peut fonctionner à des températures comprises entre 0°C et +70°C. Les dimensions de l’outil sont de 91,00 mm x 64 mm x 15 mm, antenne incluse, ce qui le rend compact et facile à intégrer dans divers environnements de travail.

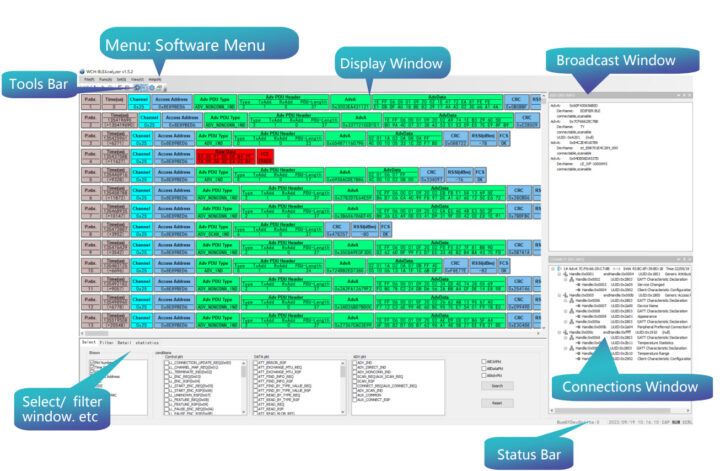

L’analyseur est compatible avec les systèmes d’exploitation Windows 7 à 11 et se connecte directement par USB pour capter les publicités BLE et les paquets de connexion. Son logiciel supporte les deux modes PHY, ce qui permet à l’utilisateur de configurer des paramètres comme l’adresse d’accès, le blanchiment, l’intervalle d’interrogation et la fréquence d’écoute. Il propose également des outils de filtrage, d’affichage des données détaillées et d’enregistrement ou d’exportation des résultats. Pour des performances optimales, il est conseillé d’utiliser un ordinateur composé au minimum d’un processeur Intel Core i5 et de 4 Go de RAM.

Antérieurement, différents types d’analyseurs de protocoles et outils de débogage ont été présentés, tels que l’EZ32 ESP32JTAG, l’analyseur Spark basé sur ESP32-C3, et le VNA libre, mais les analyseurs Bluetooth restent rares. Le dernier modèle évoqué était un appareil d’Ellisys en 2019.

Le WCH BLE Analyzer Pro est disponible sur AliExpress pour un prix de 20,08 $, tandis qu’il a été repéré dans la boutique Olimex à 35,95 € (approximativement 41 $). Pour des informations additionnelles, la page de téléchargement du logiciel contient un manuel d’utilisation en anglais et en chinois simplifié.
