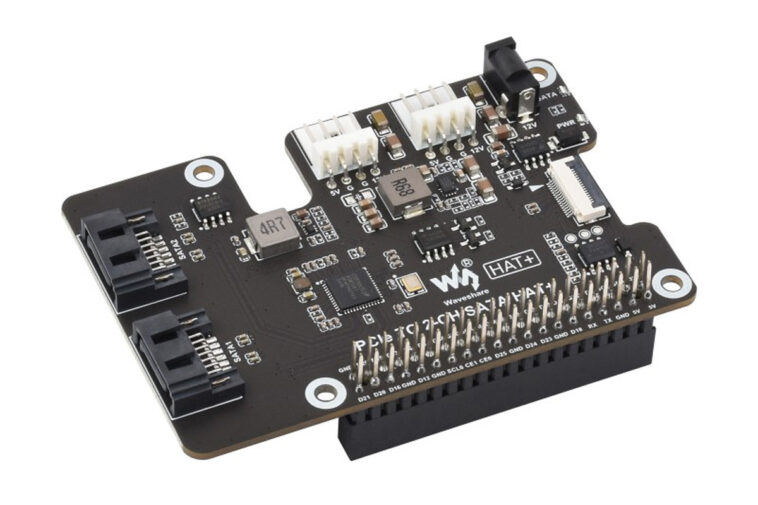

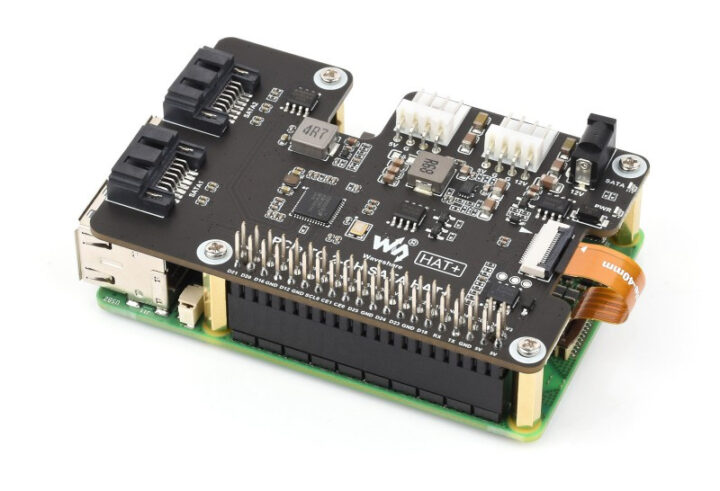

Waveshare PCIe to 2-CH SATA HAT + est un PCIe FFC à double canal à SATA 3.0 HAT + pour le Raspberry Pi 5, qui offre une alternative à faible coût au chapeau Radxa Penta Sata avec un support pour jusqu’à cinq disques SATA.
Le HAT + est conforme aux normes SATA GEN3 et PCIE GEN2 et propose des indicateurs à double LED à bord pour surveiller l’activité du lecteur. De plus, il comprend une EEPROM pour stocker le chapeau + ID et les informations sur les produits. Il peut être utilisé pour des configurations NAS de bricolage plus simples ou des serveurs multimédias basés sur PI.
Waveshare pCIe to 2-ch hat sata + spécification:
- Compatibilité – Conçu pour la Raspberry Pi PI 5
- Stockage – Eeprom à bord pour le chapeau + ID et informations sur le produit
- PORTS SATA – canaux 2x SATA 3.0 (6 Gops) via JMB582 PCIE GEN3 X1 à 2x Contrôleur SATA
- Interface hôte – PCIe Gen3 X1 via le connecteur PCIe FFC à 16 broches
- Mission
- En-tête à 40 broches avec RPI GPIO exposé (non utilisé directement par le chapeau, seulement pour donner accès au GPIO)
- LED d’indicateur d’alimentation et d’état
- Pouvoir
- + 12v et + 5v puissance d’un connecteur JST JST à 4 broches
- 12V de DC Barrel Jack
- Dimensions – 85 x 56,5 mm (chapeau + facteur de forme)
Le HAT + est plug-and-play, donc aucun logiciel supplémentaire n’est requis. Il prend en charge AHCI SPEC 1.2 et la file d’attente de commande (NCQ) AHCI pour les opérations de lecteur SATA efficaces. Pour les anciennes versions de Raspberry Pi PI OS ou des systèmes d’exploitation alternatifs, une installation manuelle du pilote peut être nécessaire. Plus d’informations sont disponibles sur le wiki.

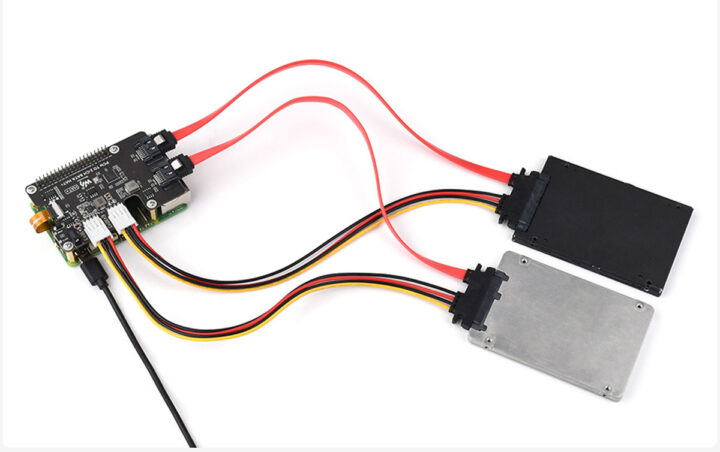

Il y a quelques jours à peine, nous avons écrit sur la carte adaptateur PCIE FFC 4-CH, qui étend l’interface PCIe des connecteurs PI 5 à quatre PCIe FFC. En le combinant avec quatre de ces chapeaux SATA, vous pouvez connecter jusqu’à huit SSD ou disques durs SATA, transformant votre Raspberry Pi 5 en NAS avec plus de capacité, bien qu’une interface PCIe Gen2 X1 soit un goulot d’étranglement à seulement 5 GT / s pour ce type d’application, même avec des disques durs.
Le Waveshare PCIe à 2-Ch Hat SATA + est disponible sur AliExpress pour 28,95 $, sur Amazon pour 26,99 $ et sur le magasin Waveshare pour 17,99 $.
