Waveshare RP2350B-Plus-W : carte de développement surpuissante avec 41 GPIO

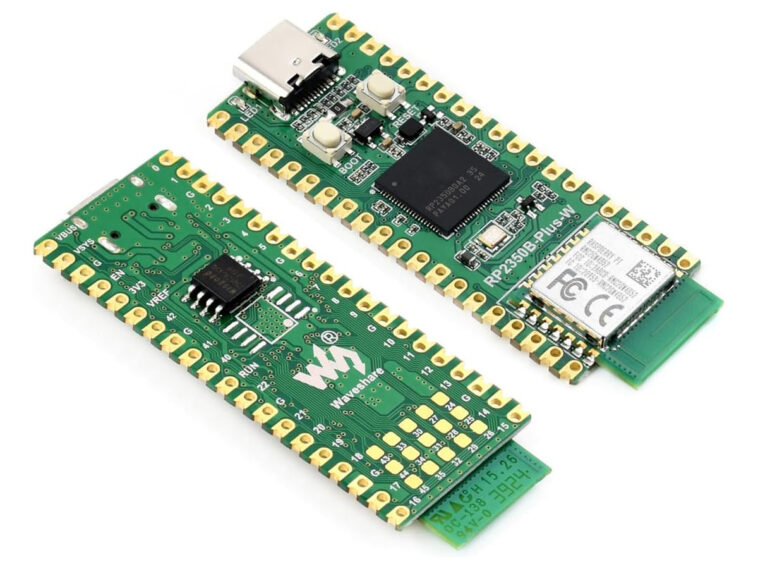

Selon cnx-software, la carte de développement Waveshare RP2350B-Plus-W respecte le format du Raspberry Pi Pico 2 W et se distingue par ses 41 GPIO, grâce au microcontrôleur RP2350B. Elle intègre également une mémoire flash de 16 Mo et un port USB-C.

41 GPIO avec le RP2350B : une avancée par rapport au RP2350A

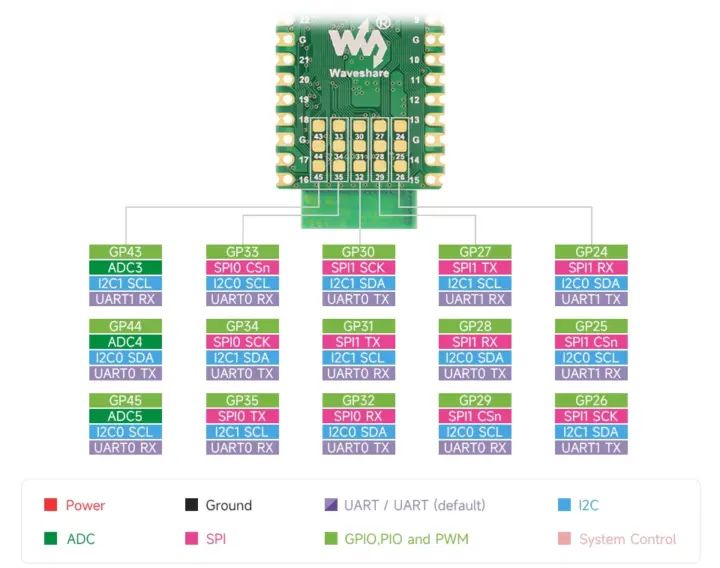

Cette carte constitue une évolution notable par rapport à son prédécesseur basé sur le RP2350A, qui ne disposait que de 26 GPIO via deux connecteurs de 13 broches, ainsi que d’une mémoire flash de 4 Mo et d’un port micro USB. Malheureusement, l’ajout de ces GPIO supplémentaires nécessite de souder 15 plots au bas de la carte, un processus moins pratique mais efficace.

Processeur Arm Cortex-M33 à 150 MHz et 16 Mo de flash : capacités pour les projets avancés

La carte est propulsée par un SoC Raspberry Pi RP2350B, équipé d’un processeur double cœur Arm Cortex-M33 à 150 MHz accompagné d’un RISC-V Hazard3 également double cœur, offrant toujours la possibilité d’utiliser uniquement deux cœurs à la fois. Cette configuration est optimale pour les applications nécessitant une puissance de traitement harmonieuse. On trouve aussi 520 Ko de SRAM sur la puce, tout comme un espace pour une puce PSRAM, favorable aux projets nécessitant beaucoup de mémoire.

Pour le stockage, la carte intègre 16 Mo de mémoire flash QSPI, permettant une gestion aisée des données. Concernant la connectivité, celle-ci propose le Wi-Fi 802.11n à 2,4 GHz et le Bluetooth 5.2 à travers le module Raspberry Pi RM2, garantissant une communication sans fil efficace.

Par ailleurs, le port USB Type-C sert à la fois d’hôte et de périphérique USB 1.1 pour l’alimentation et la programmation. L’extension est facilitée par deux connecteurs GPIO de 20 broches, ainsi que jusqu’à 15 GPIO supplémentaires, comprenant jusqu’à 2 SPI, 2 I2C, 3 ADC et 2 UART (partagés avec les en-têtes de 20 broches).

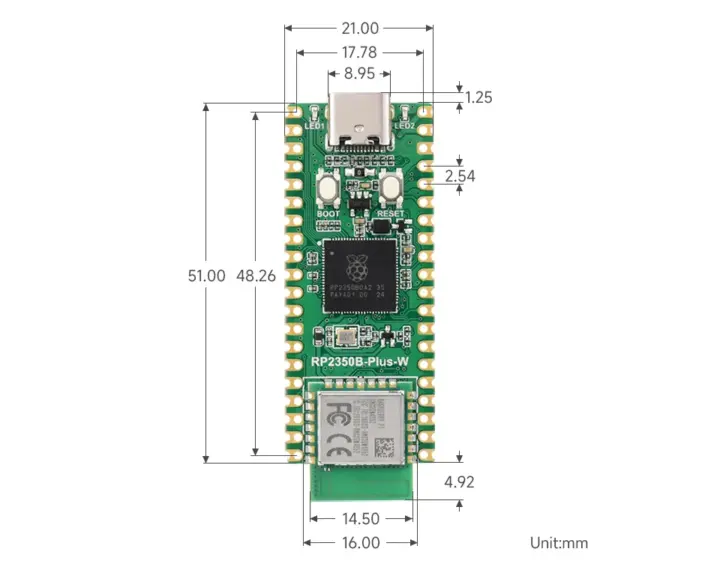

Parmi les autres caractéristiques notables, on trouve une empreinte pour une puce PSRAM, un bouton de réinitialisation ainsi qu’une LED utilisateur supplémentaire. Un aspect technique à garder à l’esprit est l’absence du port de débogage SWD. À noter aussi que le Waveshare RP2350B-Plus-W est légèrement plus long que le Raspberry Pi Pico 2 W en raison de l’antenne PCB. Ce modèle est compatible avec le SDK Pico C/C++, MicroPython, entre autres, et la société fournit des détails techniques et des instructions sur son wiki.

Prix compétitif à partir de 10,99 $ : le Waveshare RP2350B-Plus-W face à la concurrence

Cette carte, la première à allier le format du Raspberry Pi Pico 2 W au RP2350B, trouve des concurrents intéressants tels que l’Olimex RP2350-PICO2, bien que celui-ci soit notablement plus long. Pour les utilisateurs ne considérant pas le format, de nombreuses autres options RP2350B sont disponibles pour diverses applications. En termes d’acquisition, si vous résidez en Thaïlande, vous pouvez opter pour le revendeur INEX ; dans d’autres régions, le prix de la RP2350B-Plus-W varie : environ 11,42 $ sur AliExpress, 18,23 $ sur Amazon et 10,99 $ sur la boutique Waveshare.
