Waveshare RA4M1-Zero Mini Development Board Caractéristiques Secure Boot, Firmware Encryption et Castellated Design

Waveshare RA4M1-Zero est une mini planche de développement construite autour du MCU du REnesas RA4M1 32 bits Cortex-M4 fonctionnant à 48 MHz. Le MCU comprend également 256 Ko de mémoire flash, 32 Ko de SRAM, 8KB d’EEPROM et une unité de point flottante intégré (FPU).

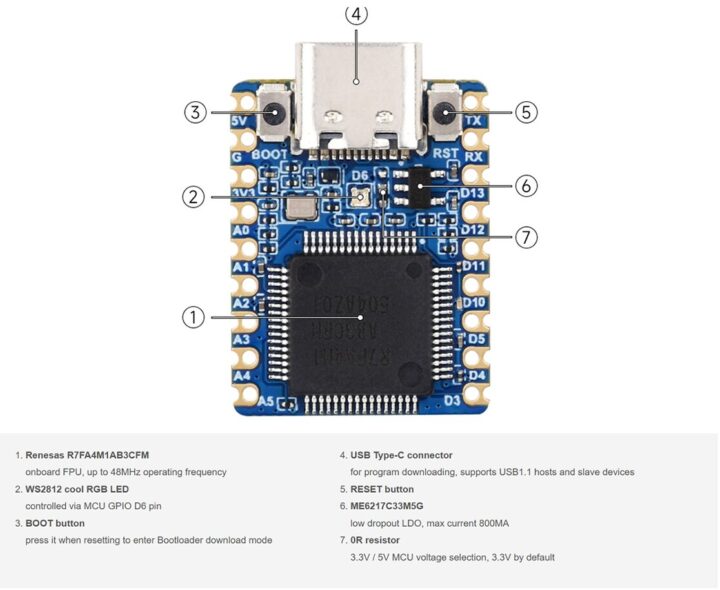

Les périphériques matériels comprennent un ADC 14 bits, un DAC 12 bits, un contrôleur de bus CAN, une interface USB 2.0 intégrée et une LED RVB WS2812. Le MCU prend également en charge le cryptage du micrologiciel, le démarrage sécurisé et les fonctionnalités de sécurité imprévues pour assurer la sécurité des applications. Sa petite taille (23,5 x 18 mm) et sa conception de modules castellated le rendent adapté aux applications limitées dans l’espace, y compris les appareils IoT, les systèmes de contrôle industriel, les systèmes embarqués sécurisés et les nœuds de capteurs compacts.

RA4M1-Zero Mini Development Board Spécifications:

• MCU – Renesas RA4M1 (R7FA4M1AB3CFM) Tel que trouvé dans l’Arduino Uno R4
  • CPU 32 bits bras cortex-m4f @ 48 MHz
  • Mémoire – 32KB SRAM
  • Stockage – Flash 256KB, EEPROM 8KB
• USB – Interface de périphérique USB 2.0 via le connecteur USB Type-C

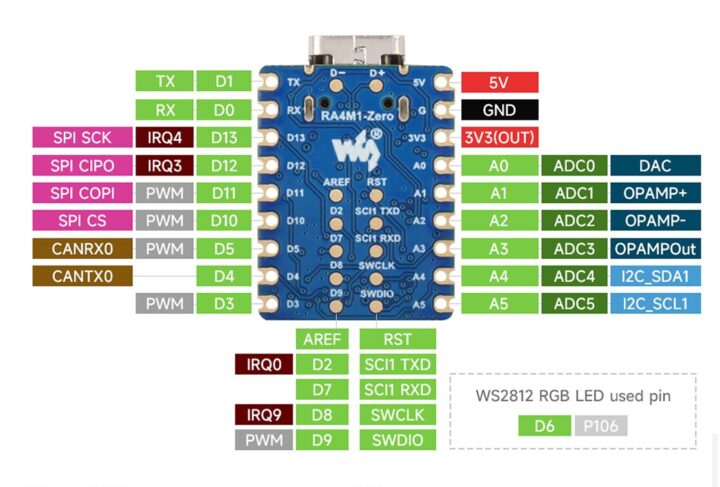

• E / OS d’extension
  • En-têtes de pas de 2,54 mm à 9 broches et trous couchés avec
    • Jusqu’à 13x gpio
    • 1x spi, 1x uart, 1x i2c
    • Bus 1x Can
    • Jusqu’à 6x entrées analogiques 14 bits
    • 1x DAC 12 bits (sur la broche A0)
    • 5V, 3,3 V et GND
  • Tampons de soudure 10X avec
    • Jusqu’à 8x gpio / numérique
    • 1x uart, 1x i2c
    • 3x 14 bits ADC
    • Bus 1x Can (TBC)
• Sécurité – AES128 / 256, démarrage sécurisé, chiffrement matériel, stockage de clés
• Débogage – Tampons de soudure SMD
• Pouvoir
  • ME6217C33M5G LDO régulateur, sortie 3,3 V, jusqu’à 800mA
  • Tension MCU sélectionnable (par défaut de 3,3 V, 5V via la résistance 0R)

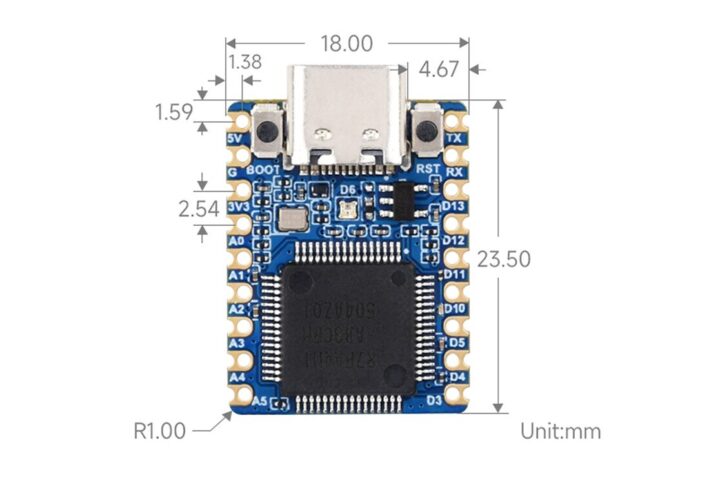

• Dimensions – 23,5 x 18 mm

Le RA4M1-Zero fonctionne avec l’ide Arduino, ce qui permet aux développeurs de commencer facilement. Tout ce que vous avez à faire est d’installer les fichiers de carte RA4M1-Zero dans votre IDE Arduino, et vous pouvez télécharger votre code avec l’Arduino IDE. Pour le firmware clignotant, il y a un outil de clignotement de Renesas pour l’installer. Vous devez maintenir le démarrage et appuyer sur la réinitialisation pour entrer le mode Bootloader, choisir le bon port com, charger votre firmware et le flasher. La société fournit également un firmware de chargeur de démarrage au cas où vous briquez votre MCU. Des exemples pour UART et CAN (lecture / écriture) sont disponibles, mais vous aurez besoin d’un émetteur-récepteur externe pour tester les codes liés à la canette. Toutes les autres documents, y compris les schémas, le micrologiciel, l’outil de clignotement et les fiches techniques, peuvent être trouvés sur le wiki.

Auparavant, nous avons écrit sur d’autres conseils de développement basés sur le MCU RA4M1, qui comprend le Maker Go Ra4M1-R4 Development Board et le Studio Xiao RA4M1 Board Seed Studio Xiao RA4M1. Les deux sont compacts et sont conçus pour des applications limitées dans l’espace.

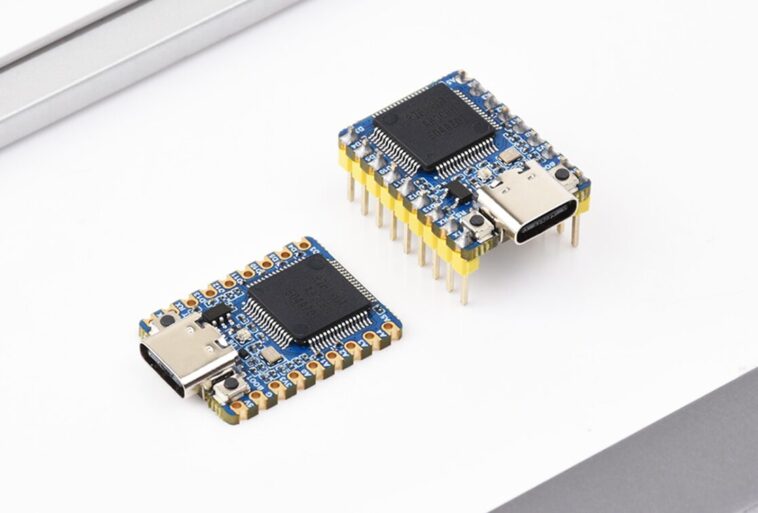

Les cartes de développement RA4M1-Zero Waveshare sont disponibles en deux variantes, le RA4M1-Zero (sans en-tête) et RA4M1-Zero-M (avec en-tête pré-fusionné). Les deux variantes sont disponibles sur AliExpress pour 8,99 $ et 9,89 $, respectivement, et sur Amazon pour 13,99 $ et 14,99 $. Alternativement, vous trouverez également le conseil d’administration du magasin officiel de Waveshare au prix de 6,49 $ et plus avant l’expédition.
