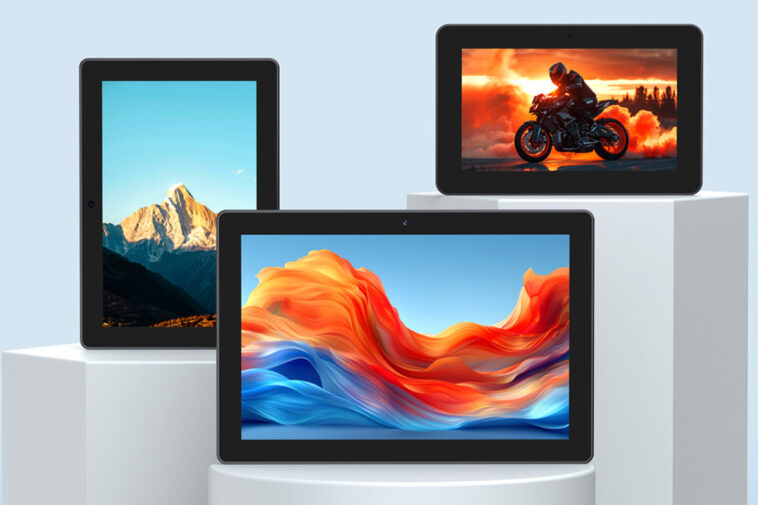

Selon cnx-software, Waveshare a récemment mis sur le marché l’ESP32-P4-WIFI6-Touch-LCD, une série de cartes de développement d’affichage HMI protégées, de type tablette, conçues autour du SoC ESP32-P4. Ces dispositifs sont disponibles en tailles de 7, 8 et 10,1 pouces, adaptés à des applications variées telles que les interfaces homme-machine industrielles, les systèmes de maison intelligente, et les solutions avancées d’IA.
ESP32-P4 à 400 MHz face aux concurrents : un choix optimal pour l’IA
L’ESP32-P4, dépourvu de connectivité sans fil intégrée, est accompagné d’un module ESP32-C6-MINI pour fournir le support de la technologie WiFi 6, ainsi que du Bluetooth 5 (LE). En plus de cela, la carte utilise les capacités de l’ESP32-P4 sur les interfaces MIPI CSI/DSI, permettant l’intégration d’une caméra 5MP, ainsi que divers ports d’entrée/sortie comprenant des ports USB 2.0 OTG et USB-to-UART Type-C. L’appareil prend également en charge une carte microSD SDIO 3.0, intègre deux microphones avec annulation d’écho, et utilise un haut-parleur associé à un codec audio intégré pour une expérience sonore enrichie.
Caméra 5MP et audio de qualité : une expérience immersive

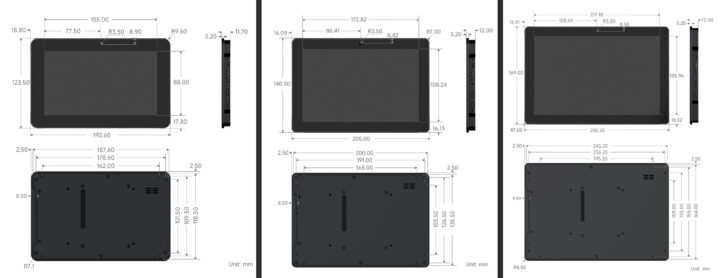

La carte propose des options d’affichage variées de 7 pouces avec une résolution de 1280 x 720 pixels, 8 pouces à 1280 x 800 pixels, et 10,1 pouces avec la même résolution que le modèle intermédiaire, toutes utilisant des écrans LCD IPS connectés via MIPI DSI sur deux voies. Le tactile capacitif permet une interaction fluide avec dix points de contact simultanés grâce au contrôleur GT9271.
En ce qui concerne la fonction caméra, l’appareil est équipé d’un capteur OV5647 de 5MP, offrant des photos de 2592 x 1944 pixels et la capacité d’enregistrer des vidéos en 1920 x 1080 pixels à 30 fps. Côté son, le codec audio basse consommation ES8311 assure une qualité de son satisfaisante, complété par une puce d’annulation d’écho ES7210. Avec des doubles microphones et un haut-parleur intégré, l’ESP32-P4-WIFI6-Touch-LCD est un choix optimal pour des applications nécessitant une interaction vocale.

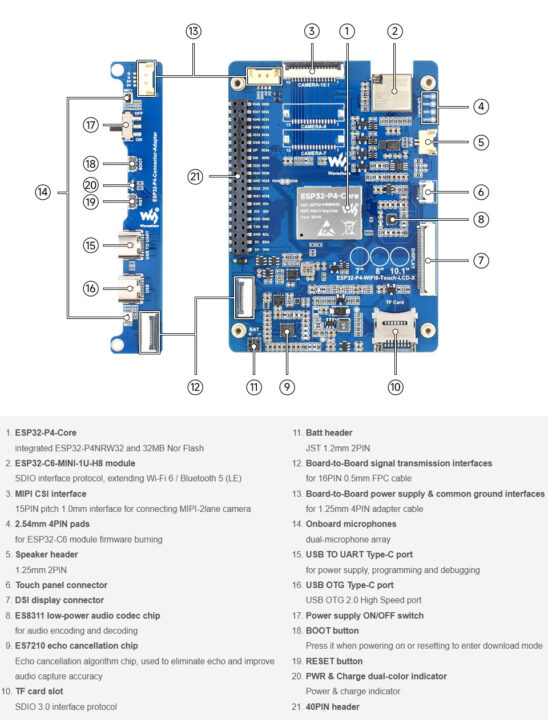

La conception de ce produit repose sur une architecture à double carte, comptant une carte logique principale et une carte de connecteurs d’E/S reliée par des connecteurs carte à carte et FPC. La carte principale héberge les modules ESP32-P4 et ESP32-C6, ainsi que les circuits pour l’affichage, la caméra, l’audio, le stockage et l’alimentation, tandis que la carte secondaire expose à la fois les ports USB, les boutons, et les indicateurs d’état, simplifiant ainsi l’intégration et la flexibilité lors de l’installation.
Les cartes sont contenues dans un boîtier métallique conçu non seulement pour dissiper la chaleur, mais aussi pour faciliter le montage. Bien que l’apparence générale de l’ESP32-P4-WIFI6-Touch-LCD rappelle celle d’une tablette, elle se révèle bien plus robuste et lourde. Cet équipement est compatible avec le cadre de développement ESP-IDF, et la société met à disposition un wiki et un dépôt GitHub avec des guides de configuration et des exemples d’utilisation concernant les interfaces d’affichage et de caméra MIPI, ainsi que le micrologiciel et les schémas d’usine pour la carte adaptatrice et la carte principale. Waveshare souligne également que ces cartes peuvent accéder à de vastes plateformes de modèles en ligne telles que DeepSeek et Doubao tout en permettant l’interaction vocale ici avec l’intelligence artificielle.
Comparé à d’autres écrans HMI basés sur l’ESP32-P4, comme le CrowPanel Advance de 7,0 pouces qui intègre des modules radio Zigbee, LoRa et 2,4 GHz, ou le GUITION JC1060P470C doté d’un écran tactile de 7 pouces, ce modèle présente l’avantage d’être une solution pleine et clé en main, prête à l’emploi. En revanche, le M5Stack Tab5, qui allie ESP32-P4 et ESP32-C6 dans un format smartphone/tablette, est surtout vu comme un kit de développement et adopte un écran tactile de plus petite taille de 5 pouces.
Les écrans HMI Waveshare ESP32-P4-WIFI6-Touch-LCD sont actuellement disponibles sur AliExpress avec un prix variant de 91,98 $ à 117,07 $ selon la taille de l’écran et la configuration de la batterie. Sur Amazon, ils se vendent à 110 $ pour le modèle de 10 pouces sans batterie, ou 117 $ avec batterie. Enfin, la boutique officielle de Waveshare propose ces modules pour un prix compris entre 79,99 $ et 89,99 $, auxquels s’ajoutent des frais d’expédition.
