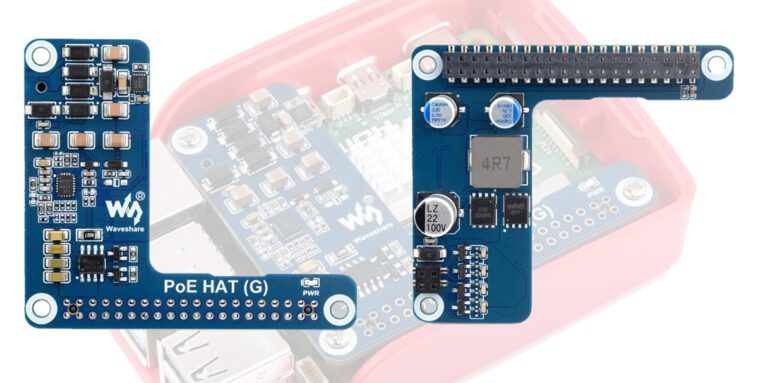

Le Waveshare PoE HAT (G) est un « mini HAT » compact et facile à assembler, conçu spécialement pour le Raspberry Pi 5. La particularité de ce PoE HAT+ est que Waveshare l’a conçu de manière si compacte qu’il pouvait s’insérer dans le boîtier Raspberry Pi d’origine avec le ventilateur de refroidissement attaché. Il prend en charge la norme réseau IEEE 802.3af/at, fournissant une puissance de sortie allant jusqu’à 5 V/5 A. Les autres caractéristiques du HAT+ comprennent un connecteur GPIO à 40 broches, une alimentation à découpage non isolée et une compatibilité avec les routeurs ou commutateurs PoE 803.3af/at. Cela le rend idéal pour la surveillance à distance, les applications IoT et les appareils en réseau.
Après la sortie du Raspberry Pi 5 au dernier trimestre 2023, nous avons vu Waveshare lancer le PoE HAT (F), qui faisait également office de solution de refroidissement et faisait suite au Raspberry Pi PoE+ HAT officiel introduit en 2021. Les deux modules sont compatibles avec les normes 802.3at (alias PoE+) et 802.3af et prennent en charge une entrée allant jusqu’à 25,5 watts. Dans un autre développement, nous avons vu N-Fuse concevoir un PoE HAT pour le SBC Raspberry Pi 5 qui sert également de carte d’extension PCIe.
Spécifications du Waveshare PoE HAT (G)
- Compatibilité – Raspberry Pi 5
- Alimentation par Ethernet (PoE)
- Conforme à la norme IEEE 802.3af/at
- Tension d’entrée – 37 V – 57 V DC
- Sortie – En-tête GPIO – 5 V/5 A max.
- Conception – Compact et facile à assembler ; s’intègre dans le boîtier officiel du Raspberry Pi 5
- Alimentation – Convertisseur abaisseur MP9928 qui est un circuit intégré d’alimentation à découpage non isolé
- Dimensions – 64,98 x 56,5 mm

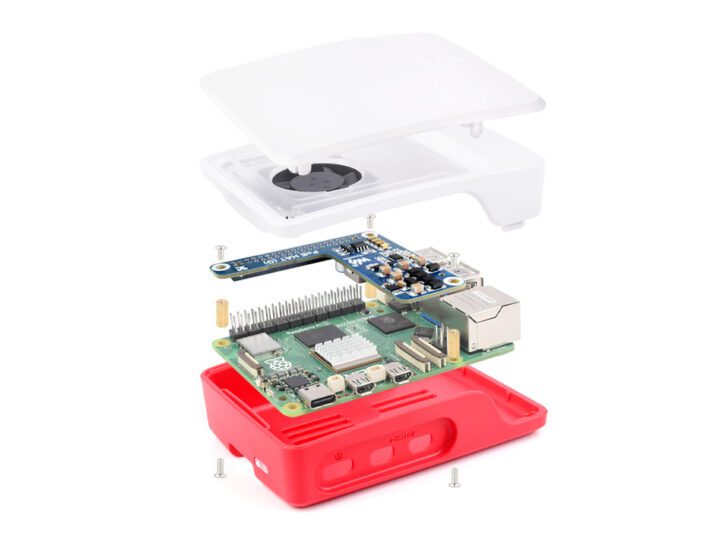

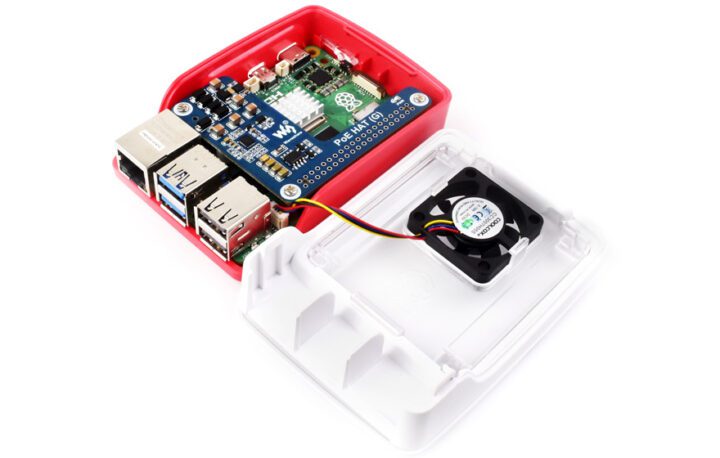

La société mentionne que le HAT est compatible avec le boîtier officiel du Raspberry Pi 5, même avec le ventilateur de refroidissement attaché. Ils fournissent un guide d’installation qui semble très simple. Tout d’abord, vous devez placer le Pi 5 au bas du boîtier et visser trois entretoises en laiton pour fixer le Pi 5 au boîtier. Ensuite, vous pouvez simplement mettre le HAT en place et le visser fermement depuis la partie supérieure du boîtier. Ensuite, le support du ventilateur devrait se connecter facilement, et enfin, vous pouvez fixer la partie supérieure du boîtier pour terminer le processus d’assemblage.
Il vous suffit maintenant de connecter la prise Ethernet du Raspberry Pi 5 à un routeur ou un commutateur compatible 802at pour obtenir à la fois l’alimentation et la connectivité réseau. Consultez la page Wiki de Waveshare pour plus d’informations.
Le Waveshare PoE HAT (G) peut être acheté sur Aliexpress pour 25,99 $ et 17,61 $ selon le magasin sélectionné, et sur Amazon pour 23,99 $. Alternativement, vous pouvez obtenir le PoE HAT directement sur la boutique Waveshare pour 15,99 $, mais le prix Waveshare n’inclut pas les frais de port.
