Waveshare ESP32-S3-Zero est un petit module IoT WiFi et BLE avec un port USB-C, jusqu’à 32 GPIO

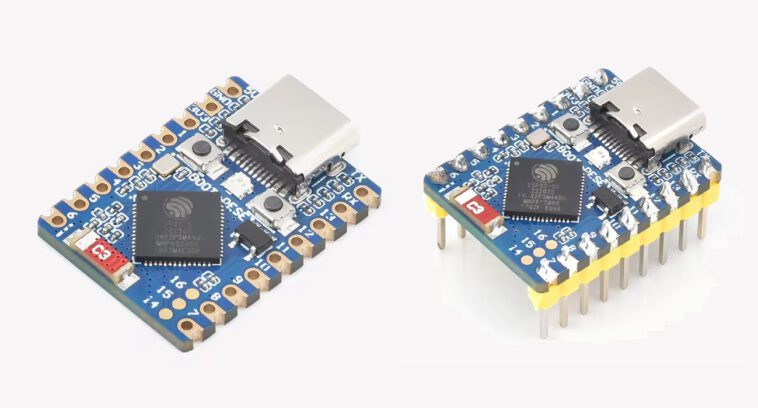

Waveshare ESP32-S3-Zero est un module minuscule (23,5 × 18 mm) basé sur le microcontrôleur Espressif ESP32-S3 WiFi 4 et BLE avec deux rangées de neuf trous traversants plus 16 pads pour GPIO, un port USB-C pour l’alimentation et la programmation, des boutons de démarrage et de réinitialisation et une antenne en céramique.

Cela me rappelle le module XIAO ESP32S3 de Seeed Studio avec une conception encore plus petite de 21 x 17,5 mm, mais l’ESP32-S3-Zero offre plus de GPIO, une LED RVB et une antenne en céramique intégrée au lieu d’un connecteur u.FL pour une antenne externe.

Spécifications du Waveshare ESP32-S3-Zero :

• Microcontrôleur sans fil – Espressif Systems ESP32-FH4R2
  • Processeur – microcontrôleur Tensilica LX7 à double cœur à 240 MHz
  • Mémoire – 512 Ko SRAM, 2 Mo PSRAM
  • Stockage – 4 Mo de mémoire flash
  • Sans fil – Connectivité double mode Wi-Fi 4 et Bluetooth 5.0 (classique + BLE)
• Antenne – Antenne céramique 2,4 GHz
• USB – Port USB Type-C pour l’alimentation et la programmation
• E/S d’extension
  • 2 embases à 9 broches au pas de 2,54 mm et trous crénelés avec 16 GPIO configurables en UART, PWM, ADC, I2C, I2S ou SPI, 1 UART dédié, 5 V, sortie 3,3 V et GND
  • 2 pads à 8 broches au pas de 2,00 mm avec 16 GPIO configurables en UART, PWM, I2C, I2S ou SPI, 2 ADC
• Divers – Bouton de réinitialisation, bouton de démarrage, LED RVB WS2812 (GPIO21)
• Source de courant
  • 5 V via le port USB Type-C
  • Entrée 3,7 V à 6 V CC via la broche « 5 V »
• Dimensions – 23,5 x 18 mm
• Plage de température – –40 à +85°C

Le module IoT Waveshare ESP32-S3 est livré avec moins de mémoire flash et de PSRAM (4 Mo/2 Mo) que le XIAO ESP32S3 (8 Mo/8 Mo) et n’a pas de circuit de charge de batterie. La société fournit des instructions de base pour Arduino et MicroPython ainsi que des informations matérielles supplémentaires sur le wiki concerné. Il existe également un fichier zip avec des croquis Arduino pour contrôler la LED RVB, mais rien d’autre. Vous serez donc seul pour écrire le logiciel du module. Cependant, comme on nous dit de sélectionner « Espressif-S3-DevKitM-1 » dans PlatformIO et l’IDE Arduino, n’importe quel code pour le kit de développement officiel devrait fonctionner.

Waveshare vend l’ESP32-S3-Zero pour 6,27 $ avec livraison sur Aliexpress, et la version avec en-têtes pour 7,30 $ sur la même page. Alternativement, vous trouverez les deux sur Amazon US pour 11,49 $ et 12,49 $ respectivement.
