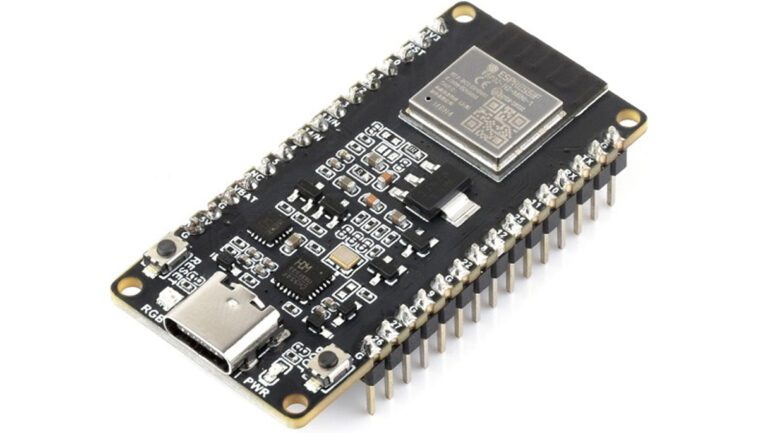

La Waveshare ESP32-H2-DEV-KIT-N4-M est une carte de développement basée sur l’ESP32-H2, disponible pour seulement 6,65 $ sur Aliexpress, mais vous la trouverez également sur Amazon et sur la boutique officielle de Waveshare. Il s’agit d’une baisse de prix significative par rapport à la carte Espressif ESP32-H2-DevKitM-1 officielle de l’année dernière, qui était au prix de 10 $ sans frais de port et avec un design similaire.
En 2021, Espressif Systems a présenté l’ESP32-H2 au monde. Cependant, ce n’est qu’en 2023 qu’ils ont publié leur première carte de développement. Depuis, peu de produits ont été construits autour de ce nouveau module. Certaines exceptions incluent l’Olimex ESP32-H2-DevKit-LiPo, le LILYGO T-Panel et la carte ESP Thread Border Router/Zigbee Gateway, qui disposent tous de la puce ESP32-H2.
Spécifications Waveshare ESP32-H2-DEV-KIT-N4-M :
- Module sans fil – ESP32-H2-MINI-1
- MCU – Espressif Systems ESP32-H2 Microcontrôleur RISC-V 32 bits jusqu’à 96 MHz avec 320 Ko de SRAM, 128 Ko de ROM, 4 Ko de mémoire LP, Bluetooth 5.2 LE/Mesh et 802.15.4 (Zigbee/Thread/Matter) radios.
- Stockage – 4 Mo de stockage flash
- Antenne PCB
- Dimensions – 13,2 × 16,6 × 2,4 mm
- USB – 1x ports USB Type-C avec contrôleur HUB USB CH334 et convertisseur USB vers UART CH343
- E/S

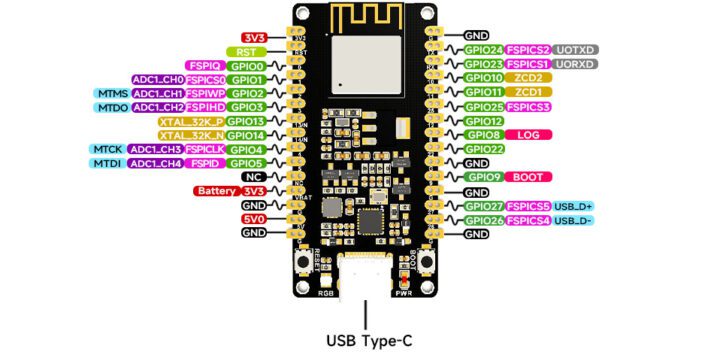

- 2x connecteurs 15 broches avec 19 GPIO programmables, 2x UART, 3x SPI, I2C, I2S, périphérique de contrôle à distance, LED PWM, contrôleur USB série/JTAG pleine vitesse, GDMA, MCPWM…
- Compatible avec le brochage de la carte de développement ESP32-H2-DevKitM-1

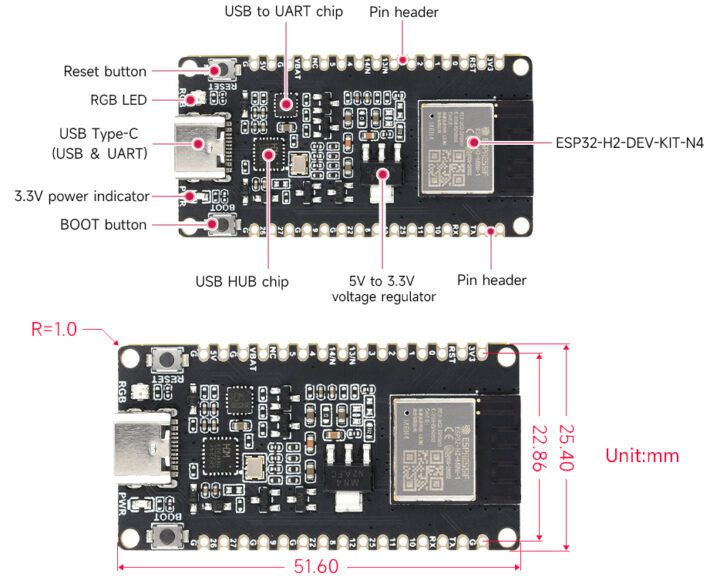

- Divers – LED d’alimentation, LED RVB, boutons de démarrage et de réinitialisation
- Source de courant
- 5 V via le port USB Type-C
- LDO de 5 V à 3,3 V
- Dimensions – 51,60 x 25,40 mm

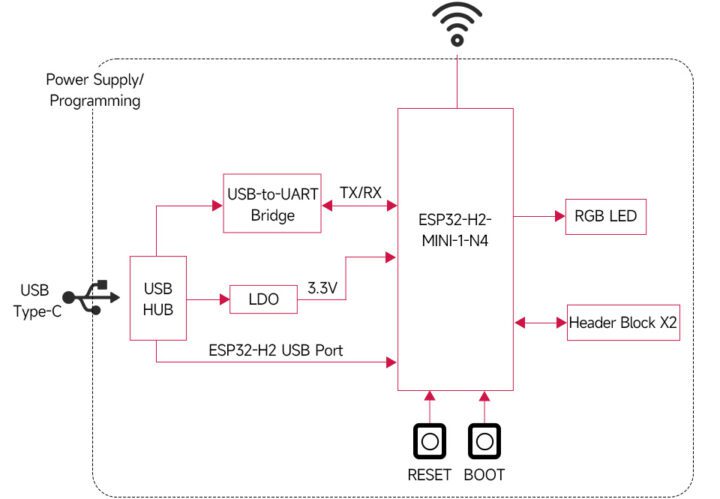

Le kit de développement officiel ESP32-H2 d’Espressif comprend deux ports USB-C : un port se connecte au port hôte USB 2.0 pleine vitesse de l’ESP et l’autre se connecte à un convertisseur USB vers UART. Waveshare a simplifié cette configuration en incluant un circuit intégré de contrôleur HUB USB sur la carte, combinant efficacement les deux connexions USB en une seule.
Vous pouvez consulter la documentation d’Espressif pour trouver plus de détails sur le matériel et un guide de démarrage avec le framework ESP-IDF. Waveshare fournit également sa propre page Wiki pour vous aider à démarrer avec l’ESP-IDF à l’aide de VS-Code et l’ESP32 Arduino Core 3.0.0 à l’aide de l’IDE Arduino.
Le module est disponible en deux variantes, une avec des embases soudées et une autre sans embases soudées. Comme mentionné au début de l’article, le module peut être acheté sur Aliexpress, Amazon et Waveshare pour 6,65 $ et plus.
