Waveshare ESP32-C5-LCD-1.47 : Écran WiFi 6 avec microcontrôleur avancé

Selon cnx-software, le monde des écrans connectés a récemment vu l’arrivée d’une nouvelle référence avec le Waveshare ESP32-C5-LCD-1.47. Ce modèle se distingue par sa puce ESP32-C5, qui offre une connectivité WiFi 6 en double bande, une première dans le domaine.

Processeur ESP32-C5 à 240 MHz et WiFi 6 : une avancée majeure dans la connectivité

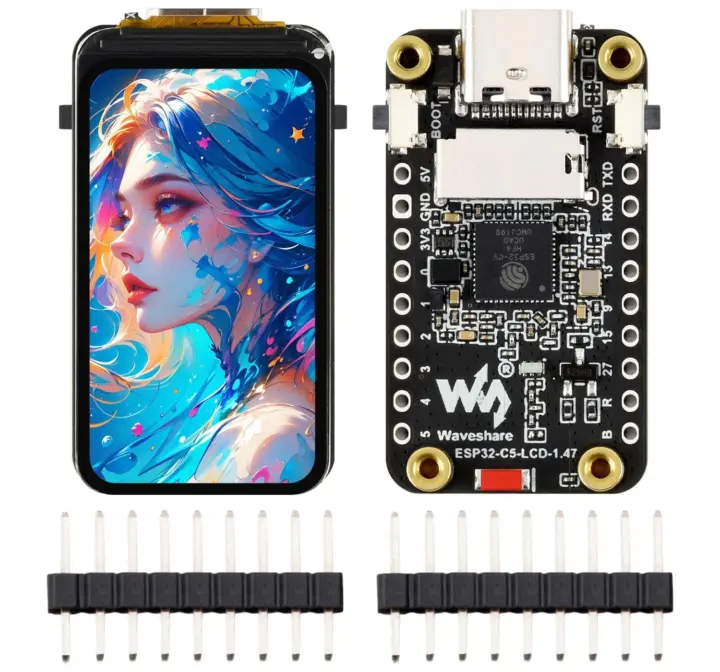

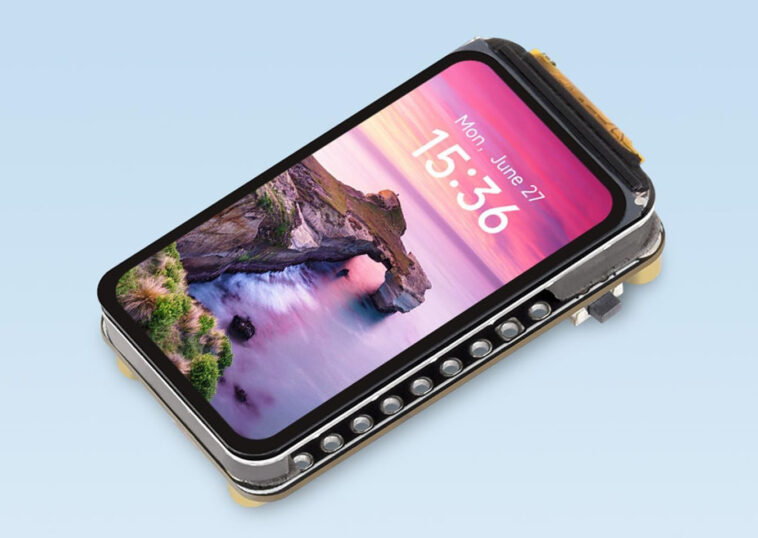

La conception du Waveshare ESP32-C5-LCD-1.47 repose sur celle de l’ESP32-C6-LCD-1.47, mais remplace la puce ESP32-C6, qui ne supporte que le WiFi 6 à 2,4 GHz, par une version dotée de la capacité de gérer des réseaux à la fois en 2,4 GHz et 5 GHz. Les caractéristiques fondamentales demeurent semblables, avec un écran couleur de 1,47 pouces affichant 262 000 couleurs et une résolution de 320 x 172 pixels. Par ailleurs, il est prévu avec 4 Mo de mémoire flash, un port microSD et deux en-têtes à 9 broches pour les extensions GPIO.

Caractéristiques impressionnantes et polyvalentes pour les développeurs

Le Waveshare ESP32-C5-LCD-1.47 est alimenté par un microcontrôleur sans fil Espressif Systems ESP32-C5FH4, qui affiche un processeur RISC-V monocœur 32 bits pouvant atteindre 240 MHz. Un autre noyau RISC-V à basse consommation fonctionnant à 40 MHz est également présent pour les applications nécessitant une gestion optimisée de l’énergie. Ce modèle comprend aussi 384 Ko de SRAM et 320 Ko de ROM, sans oublier le stockage supplémentaire de 4 Mo de mémoire flash.

En termes de connectivité, la carte prend en charge WiFi 6 dans les deux bandes et Bluetooth 5.0 ainsi qu’une radio 802.15.4 pour Zigbee 3.0 et Thread 1.3. De plus, elle est équipée d’un emplacement pour carte microSD, d’un écran LCD TFT couleur de 1,47 pouces avec un contrôleur d’affichage ST7789, et d’un port USB Type-C pour l’alimentation, la programmation et l’échange de données.

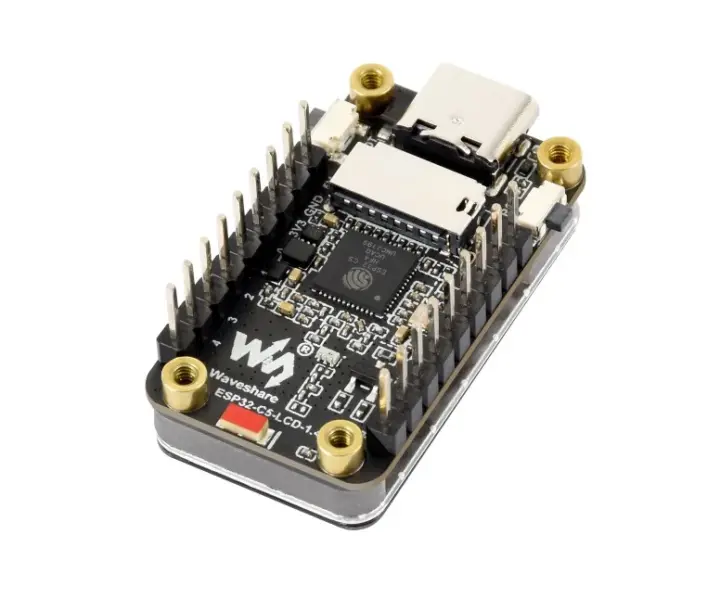

La polyvalence est également au rendez-vous grâce à deux connecteurs à 9 broches, offrant jusqu’à 14 GPIO, ainsi que les options de configuration en I2C, SPI, PWM, I2S, CAN Bus et UART. Les utilisateurs trouveront également des entrées ADC et des sorties de tension de 5 V et 3,3 V, tout en ayant à leur disposition des boutons de réinitialisation et de démarrage, une LED RVB intégrée, et une antenne céramique embarquée.

À partir de 11,99 $ : un bon rapport qualité-prix pour les développeurs

Waveshare offre un support pour démarrer avec le framework ESP-IDF et l’IDE Arduino, intégrant des exemples de code pour LVGL dans son wiki. Étant donné que la conception de l’ESP32-C5-LCD-1.47 est similaire à celle de l’ESP32-C6-LCD-1.47, les développeurs intéressés peuvent envisager de porter des projets existants, notamment des mikrologiciels comme CircuitPython et d’autres applications comme Bandwatch ou BleWatch, qui suivent l’activité Wi-Fi et les mesures de proximité BLE.

Sur le plan tarifaire, la carte est proposée entre 13 et 14 dollars sur AliExpress, 19,99 dollars sur Amazon, et se trouve également à un prix variant entre 11,99 et 12,99 dollars sur la boutique Waveshare. Notez que le coût final peut être impacté par des frais d’expédition supplémentaires et des taxes. Il est à préciser qu’un nouveau coût de douane de 3 euros a été instauré pour les envois inférieurs à 150 euros dans l’Union européenne, un ajout à prendre en compte lors de l’achat.
