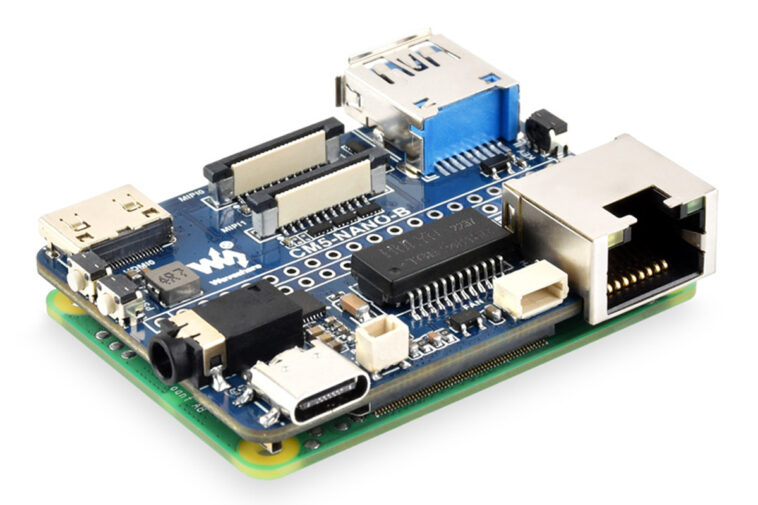

Waveshare vient de publier le CM5-Nano-B, une carte porteuse compacte Raspberry PI CM5, avec les mêmes dimensions que le module de calcul 5 et plusieurs interfaces périphériques, ce qui le rend adapté à l’automatisation industrielle, à l’IoT, à l’informatique intégrée, au développement de l’IA et à d’autres applications contraints spatiales.
Les caractéristiques clés incluent un port Gigabit Ethernet RJ45, un en-tête Raspberry Pi GPIO à 40 broches non bas, un port USB 3,2 Gen1 de type A, des interfaces MIPI à 4 voies MIPI, un mini-port HDMI, un connecteur MICROSD et un connecteur MicroSD à 16 broches Gen2 / 3 X1. L’alimentation est fournie via un port USB-C (5V / 5A), et les fonctionnalités supplémentaires incluent un en-tête de batterie RTC, un en-tête de ventilateur PWM à 4 broches, un indicateur LED double couleur et des boutons configurables par l’utilisateur.

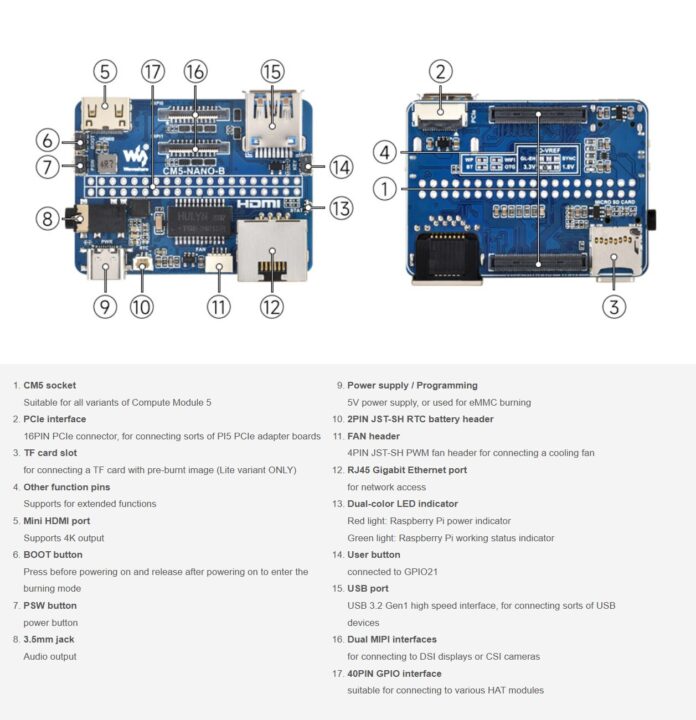

Waveshare CM5-Nano-B Spécifications:
- Compatibilité – Module de calcul Raspberry Pi 5 (CM5)
- Stockage – emplacement pour carte microSD (pour Raspberry Pi CM5 Lite)
- Afficher
- Mini sortie HDMI jusqu’à une résolution 4K
- Jusqu’à 2x interfaces MIPI DSI (multiplexées avec MIPI CSI)
- Caméra – jusqu’à 2x interfaces MIPI CSI (multiplexées avec MIPI DSI)
- Audio – prise audio de 3,5 mm
- USB
- Port de type A USB 3.0 USB
- Port 1x USB 2.0 Type-C pour l’alimentation et les données (par exemple, flasher l’EMMC)
- Réseautage
- Gigabit Ethernet
- WiFi 5 et Bluetooth en option sur Raspberry Pi CM5
- Expansion
- Connecteur PCIe Gen2 / 3 X1
- En-tête GPIO à 40 broches avec I2C, UART, etc…
- Mission
- Boutons de démarrage et psw (alimentation)
- Bouton utilisateur
- En-tête JST-SH PWM à 4 broches
- En-tête de la batterie RTC
- Indicateur LED double couleur
- Indicateur de puissance Rouge – Raspberry Pi
- Green – Raspberry Pi Working Status Indicator
- Alimentation – 5V / 5A via USB-C

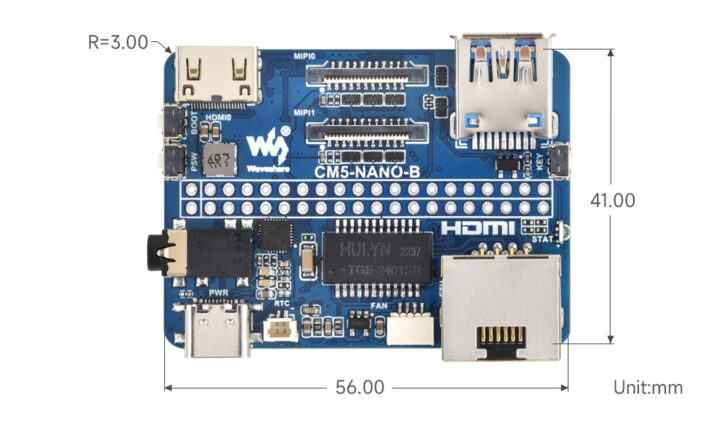

- Dimensions – 56 x 41 mm (à peu près la même que le Raspberry Pi CM5)
- Température de fonctionnement – -20 ° C à 85 ° C
Le Waveshare CM5-Nano-B prend en charge les caméras MIPI CSI, y compris OV9281, IMX290, IMX327, IMX378, IMX219, IMX477 et IMX708. Les modules de caméra sont configurés via des paramètres DToverlay dans /boot/firmware/config.txt, avec des désignations CAM0 et CAM1 pour la prise en charge à double caméra. La carte permet simultanément un écran DSI et une connexion de caméra CSI, par exemple, une caméra IMX219 sur MIPI1 et un écran DSI sur MIPI0. Vous pouvez consulter la page Wiki Waveshare pour plus d’informations et cette configuration est également similaire à la carte Raspberry PI CM5 IO.
Ce n’est pas la première carte de transporteur Raspberry Pi Compute Module 5 de Waveshare, car la société a précédemment introduit le CM5-POE-Base-A, et Pineboards modulo5 IO Poe + Carrier Board est une autre option en plus de la carte IO officielle. Cependant, le CM5-Nano-B est la carte porteuse Raspberry PI CM5 la plus compacte que nous ayons vue jusqu’à présent.
La carte de transporteur CM5-Nano-B Raspberry PI CM5 coûte environ 22,94 $ sur AliExpress et 26,99 $ sur Amazon, et vous le trouverez également sur Waveshare pour 17,99 $ plus les expéditions.
