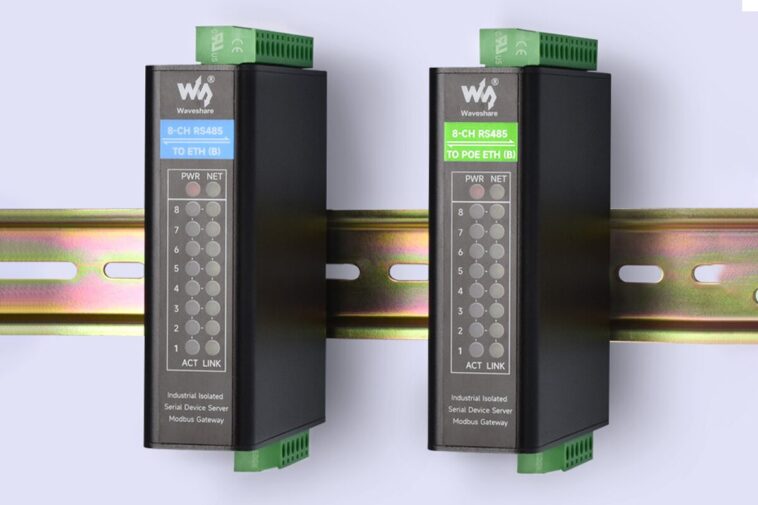

Waveshare a lancé le RS485 à 8 canaux à ETH (B) et le RS485 à 8 canaux à PoE ETH (B) des serveurs série industriels Ethernet conçus pour la transmission de données transparente bidirectionnelle entre les réseaux RS485 et Ethernet. La seule différence est le support de Poe, l’un l’a, l’autre, l’autre, reconnaissable par leurs noms.
Il dispose de huit canaux RS485 qui fonctionnent indépendamment et prend en charge deux ports Ethernet (avec une version PoE en option conforme à l’IEEE 802.3af). Les caractéristiques clés incluent le travail en tant que serveur série, passerelle Modbus, passerelle MQTT et convertisseur RS-485 à JSON. Il prend également en charge les protocoles comme TCP, UDP, HTTP, DHCP, DNS, etc. Il fonctionne dans la plage de température industrielle (-40 ° C à 85 ° C), offre une isolation de puissance et de signal, une protection contre les surtensions de 2 kV et est logé dans un boîtier en alliage en aluminium durable. De plus, il prend en charge l’installation de montage mural ou de montage de rail, de méthodes d’alimentation multiples (DC 7–36V via une borne à vis ou POE) et une configuration de bibliothèque de navigateur Web / de périphérique. Ces fonctionnalités rendent cet appareil adapté aux applications telles que l’acquisition de données, les passerelles IoT, les systèmes IoT de sécurité et la surveillance des instruments intelligents.
8-CH RS485 à ETH / POE ETH (B) Spécifications:
- SOC – non spécifié
- Ethernet
- PORTS 2X RJ45, 10 / 100m auto-négociation
- Poe Support (IEEE 802.3af) pour la version POE
- Protection de surtension de 2 kV
- Ports en série
- PORTS RS485 isolés 8x support de 300 à 115200 bps
- Transmission et réception indépendantes sur chaque canal
- Parité: Aucun, étrange, même, mark, espace
- Bits de données: 5 à 9
- Protocoles
- Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- Serveur / client TCP (coexistant), UDP et multidiffusion UDP
- Modbus Gateway (Modbus RTU à Modbus TCP)
- MQTT Gateway (support Baidu Cloud, Alibaba Cloud, Onenet, etc.)
- RS485 à JSON (HTTP POST / GET ou MQTT Téléchargement)
- Protection
- Isolement de puissance et de signal
- Tévins intégrés pour la protection contre les surtensions, la protection contre la foudre et la protection ESD
- Fusible et diode de protection réinstrumables pour une protection contre les surintensités et la surtension
- Mission
- Transmission de données transparentes bidirectionnelles (RS485 Ethernet)
- Ethernet Port Cascade pour l’expansion du réseau
- Roll-in-roll-roll (pas de diaphonie)
- Paquets de battements cardiaques définis par l’utilisateur
- Prise en charge du protocole NTP (synchronisation du temps du réseau)
- Pouvoir
- DC 7V à 36V via la borne à vis
- Poe Power (version Poe uniquement)
- Dimensions – 103,5 x 93 x 29,7 mm
- Température – -40 ° C à + 85 ° C
- Humidité – 5% à 95% Rh
- Enceinte
- Alliage d’aluminium avec dynamitage de sable et oxydation anodique
- Options d’installation de montage de rail et mural
- CERTIFICATIONS – Protection d’ESD à l’épreuve de la foudre, protection contre les surintensités / surtension

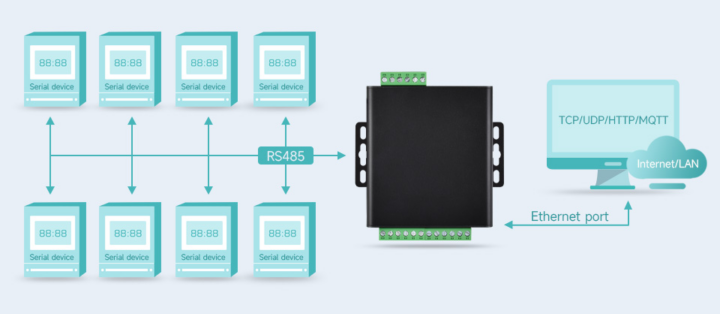

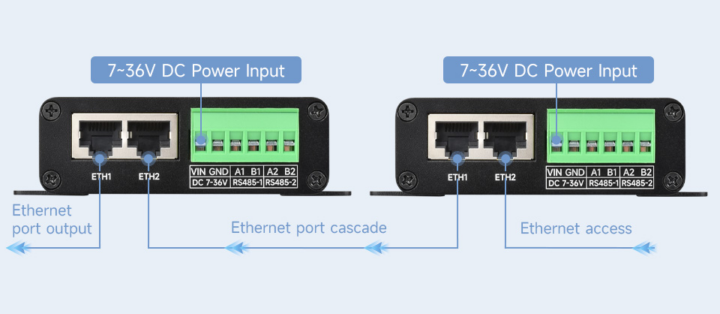

La fonction principale de ce dispositif est de permettre une transmission de données bidirectionnelle transparente entre huit interfaces RS-485 et Ethernet. Il prend également en charge Ethernet Port Cascade et PoE Cascade Alimentation, ce qui ajoute plus de flexibilité à la configuration. L’appareil dispose de deux ports Ethernet: l’un peut être utilisé pour la communication réseau du serveur de série double, tandis que l’autre peut gérer en cascade ou se connecter à d’autres appareils pour la communication.
L’appareil prend en charge plusieurs modes de communication, y compris le serveur TCP, le client TCP, la multidiffusion UDP et les modes UDP. Il dispose également d’une conversion de protocole flexible, de MQTT / JSON à Modbus pour la compatibilité avec des plates-formes comme Baidu Cloud MQTT, Alibaba Cloud MQTT et China Mobile Onenet. Il peut analyser Modbus RTU ou des données série non standard dans JSON et les emballer dans MQTT pour le téléchargement. Lorsqu’elle est utilisée comme passerelle d’acquisition de données JSON, elle peut se connecter aux instruments via RS485, acquérir automatiquement des données, les convertir en JSON et les télécharger à l’aide de MQTT, HTTP Post ou HTTP Get Protocols. Il prend en charge Modbus RTU 645 (versions 97 et 07) et divers protocoles RS-485 non standard. Plus d’informations à ce sujet peuvent être trouvées sur le wiki.
L’entreprise mentionne également que l’appareil prend en charge le retrait du rouleau multi-hôte, ce qui signifie que plusieurs périphériques réseau (hôtes) peuvent communiquer avec le même serveur série (ou périphérique série) sans interférer les uns avec les autres. Cette configuration peut être effectuée simplement via un navigateur Web, avec la prise en charge de l’affectation IP dynamique DHCP et de l’accès au serveur de domaine DNS.
Nous n’avons jamais écrit sur ce type de dispositif spécifique auparavant, mais nous avons couvert des passerelles industrielles plus polyvalentes avec des interfaces RS-485 et Ethernet qui peuvent implémenter des fonctionnalités similaires, mais n’offrent pas autant d’interfaces série. Certains exemples incluent Lilygo T-Connect Pro, Edatec ED-IPC3100 et ReCACUTER R1113-10, entre autres.
Le RS485 à 8 canaux à ETH (b) peut être acheté sur AliExpress pour 89,99 $ et le modèle POE pour 93,59 $. Les appareils sont également disponibles sur la boutique en ligne Waveshare pour 82,99 $ et 85,99 $, respectivement. Le magasin Amazon de l’entreprise n’énumère pas les nouveaux modèles à 8 canaux, seulement quelques options RS485 à 2 canaux et 4 canaux antérieures et RS485 aux variantes USB.
