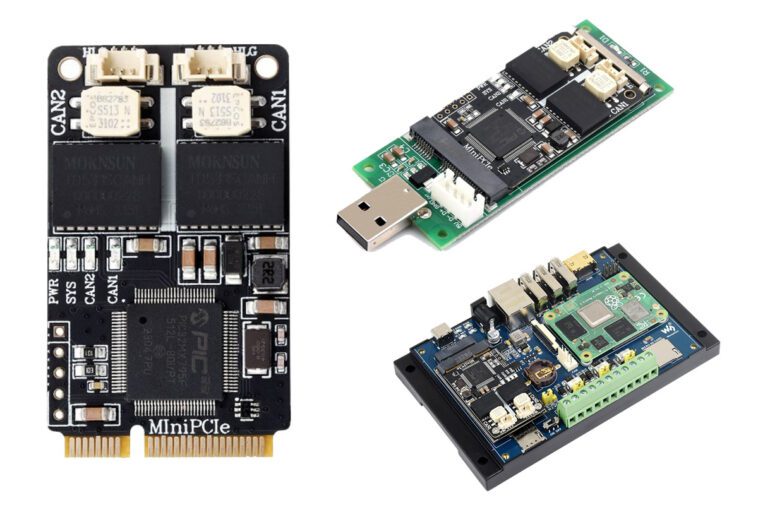

Waveshare 2-CH CAN MiniPCIe – Une carte mini PCIe CAN Bus isolée pour Raspberry Pi CM4 et hôtes avec USB

Waveshare 2-CH CAN MiniPCIe est une carte de bus CAN compacte dotée de deux canaux CAN indépendants avec une large plage de débits en bauds (10 Kbps à 1 Mbps). Contrairement à l’esd electronics CAN-PCIeMiniHS/402, cette carte Waveshare est isolée, prend en charge les protocoles CAN2.0A/B et offre une intégration facile avec les ordinateurs portables, les ordinateurs industriels et les SBC comme Raspberry Pi via Mini PCIe ou USB via un adaptateur. De plus, la carte prend en charge les systèmes d’exploitation Windows et Linux, ce qui la rend idéale pour des applications telles que l’automatisation industrielle et le diagnostic et le développement automobile.

Auparavant, nous avons couvert de nombreux produits Waveshare uniques, notamment l’écran LCD tactile IPS Waveshare de 1,69 pouces, les cartes de développement ESP32-C6-Pico et ESP32-C6-Pico-M, le Waveshare UGV Rover et bien d’autres, n’hésitez pas à les consulter si vous sont intéressés par différents produits Waveshare.

Spécifications de la carte de bus CAN MiniPCIe CAN Waveshare 2-CH

• CAN-Bus
  • Canal CAN – Double canal : CAN1 et CAN2 (indépendants et isolés)
  • Connecteur – Borne à vis du bus CAN (pas standard de 1,25 mm)

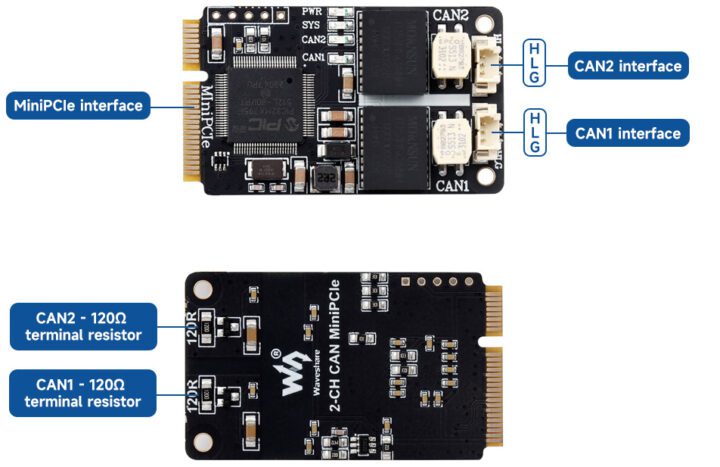

  • Résistance terminale – Chaque canal CAN possède une résistance terminale de 120 Ω
  • Débit en bauds – 10 Kbps ~ 1 Mbps (configurable via logiciel)
  • Prise en charge des protocoles – Protocoles CAN2.0A et CAN2.0B, conformes aux normes ISO/DIS11898-1/2
  • Support matériel – CAN haute vitesse
  • Vitesse de transfert – La réception et l’envoi de chaque canal CAN peuvent atteindre : 8 500 images/s
  • Tampon de transmission – 2 000 trames de réception et 1 000 trames d’envoi par canal (retransmission automatique en cas d’échec de la transmission)
• Interface mini-PCIe
  • Tension de fonctionnement – ​​3,3 V
  • Méthode de communication – broches USB 2.0 de l’interface Mini PCIe
• Indicateurs
  • PWR – Indicateur d’alimentation
  • SYS – Indicateur d’état du système, normalement éteint ; continue quand il y a une erreur de bus
  • CAN1 – Indicateur de canal CAN1 (clignotant lors de l’envoi et de la réception de données)
  • CAN2 – Indicateur de canal CAN2 (clignotant lors de l’envoi et de la réception de données)

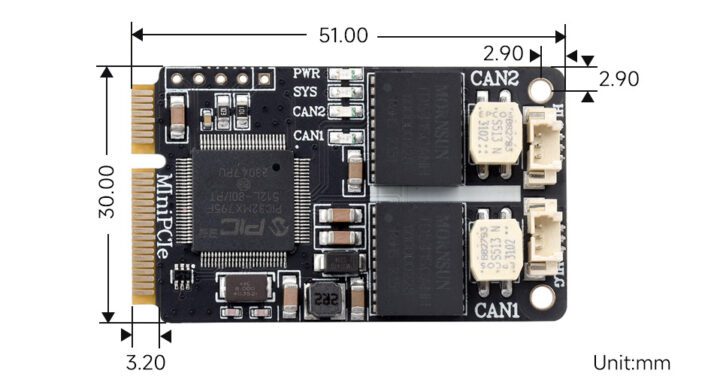

• Dimensions – 51 × 30 mm (module mini PCIe)
• Température de fonctionnement – ​​-40 à +85°C

Le protocole CAN est entièrement conforme à la spécification CAN2.0B, y compris la rétrocompatibilité avec CAN2.0A, et est conforme aux normes ISO11898-1/2. De plus, il inclut la prise en charge de Windows XP/7/8/10/11 (32/64 bits) ainsi que de diverses distributions Linux telles que Raspberry Pi OS, Ubuntu (Jetson Nano) et les environnements PC virtuels VMware.

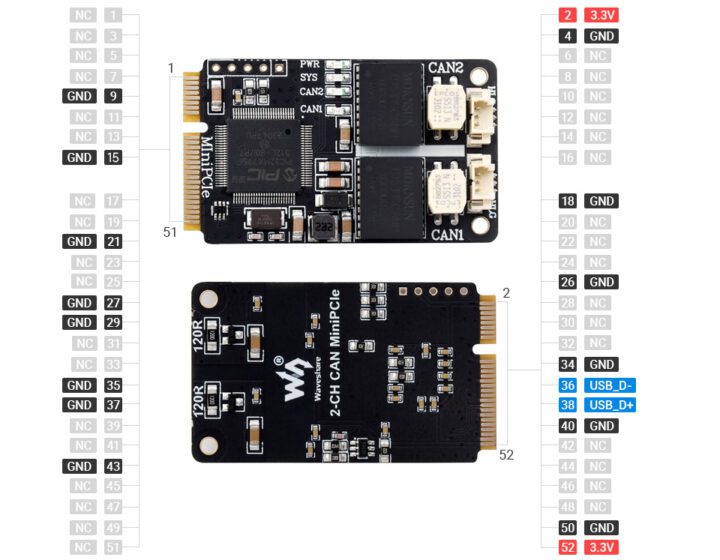

pour plus de simplicité, la société fournit également un schéma de brochage de l’interface mini PCIe pour ceux qui souhaitent vérifier les choses plus en détail.

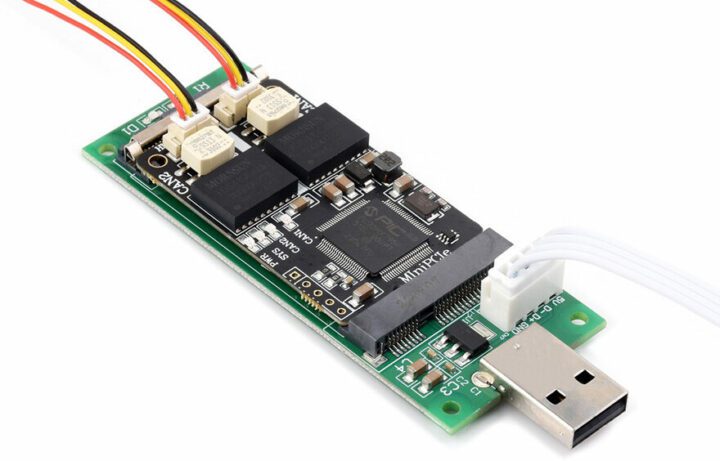

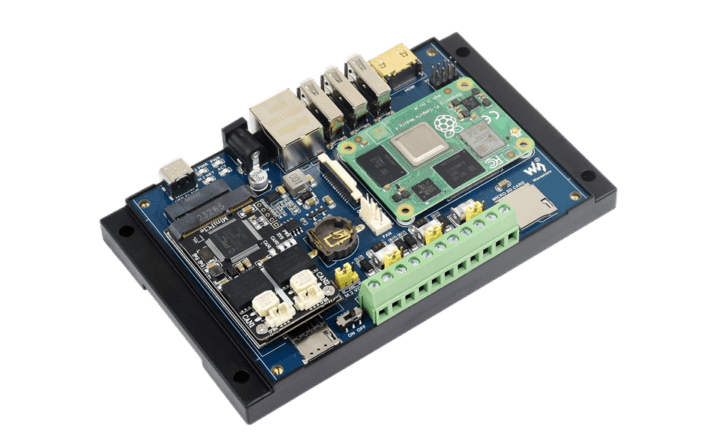

L’adaptateur CAN MiniPCIe 2 canaux peut être directement connecté à l’emplacement MiniPCIe d’une carte de base CM4 ou utilisé avec un ordinateur portable via une carte adaptateur USB vers MiniPCIe. De plus, il se connecte à un Raspberry Pi à l’aide du même adaptateur USB vers MiniPCIe, offrant des solutions flexibles pour une large gamme d’applications et garantissant une communication robuste sur le bus CAN sur différentes plates-formes.

La société fournit des exemples pour C++Builder, C#, VC, VB, VB.NET, Delphi, LabVIEW, LabWindows/CVI, Qt et Matlab. De plus, il existe des exemples Python et Python-can, ainsi que des exemples Qt pour Linux. Cela garantit que les développeurs peuvent facilement travailler avec la communication par bus CAN dans leurs environnements de développement préférés. plus d’informations à ce sujet peuvent être trouvées sur la page wiki.

La carte Waveshare 2-CH CAN MiniPCIe peut être achetée sur AliExpress pour 82,99 $ avec la livraison gratuite au moins dans certains pays et sur Amazon pour 89,99 $. Il peut également être trouvé sur la boutique Waveshare pour 72,99 $ plus frais de port.
