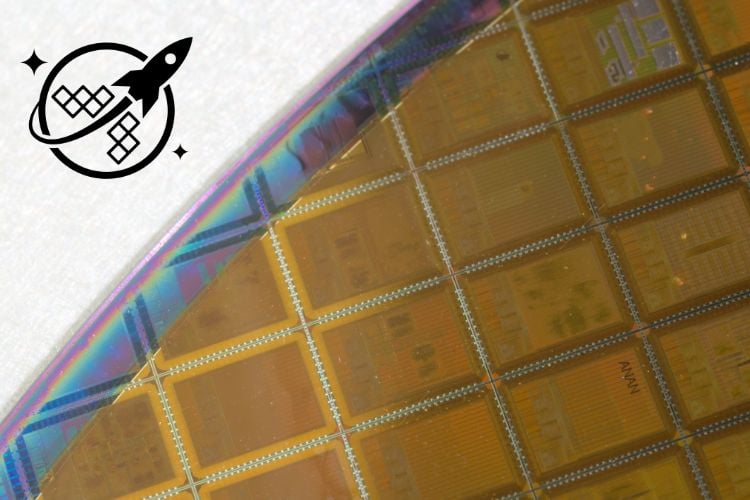

L’acquisition de puces personnalisées signifie généralement faire face aux négociations complexes et à une grande exigence de commande minimale. Wafer.space est une solution de fabrication regroupée à cela. Vous soumettez votre conception via un système automatisé et, en retour, obtenez 1000 dies nus identiques ou assemblages à puce (COB) (chacun lié à un petit PCB). La zone pour concevoir votre puce est standard, une fente mesurant 3,88 mm × 5,07 mm. Une option complète de la plaquette est également disponible pour quelqu’un qui le souhaite comme souvenir ou pour effectuer des tests au niveau de la tranche. La fabrication utilise le processus de signal mixte fiable de 180 nanomètres de GlobalFoundries.
La campagne se termine le 28 novembre 2025, et les acheteurs ont jusque-là à s’engager financièrement et sécuriser une fente. La date limite pour soumettre votre paquet de bande est le 3 décembre 2025, et cela manquer signifie attendre une future course. La date prévue de l’envoi des matrices (ou de COB est optée) est le 15 mars 2026. C’est ainsi que le processus se déroule: vous réservez une fente pendant la campagne, concevez, vérifiez et préparez la fabrication et soumettez le paquet de bande. Ceci est suivi par la fabrication, les dédis et la logistique.
Bien que le PDK soit open source, les conceptions des acheteurs peuvent être maintenues propriétaires ou partagées ouvertement. Les anneaux de la plate-forme et la protection ESD ne sont pas inclus, les acheteurs devraient donc les fournir et choisir un tangage et compter en fonction de leur plan de colis. En règle générale, l’espace de 3,88 mm × 5,07 mm peut accueillir 40 à 120 liaisons. Le prix commence à 7 000 USD pour un seul emplacement, cédant 1 000 matrices de votre conception.
