Selon cnx-software, le VU GPSDR d’UUGear se présente comme une solution SDR économique, intégrant des fonctionnalités avancées et une connexion GPS, spécifiquement conçue pour être utilisée avec le Vivid Unit, un SBC compact équipé d’un écran tactile et propulsé par le processeur Rockchip RK3399. Ce produit a été mis en avant pour ses capacités remarquables en 2024.
VU GPSDR et 24 MHz GPS : de nouvelles références pour le SDR abordable

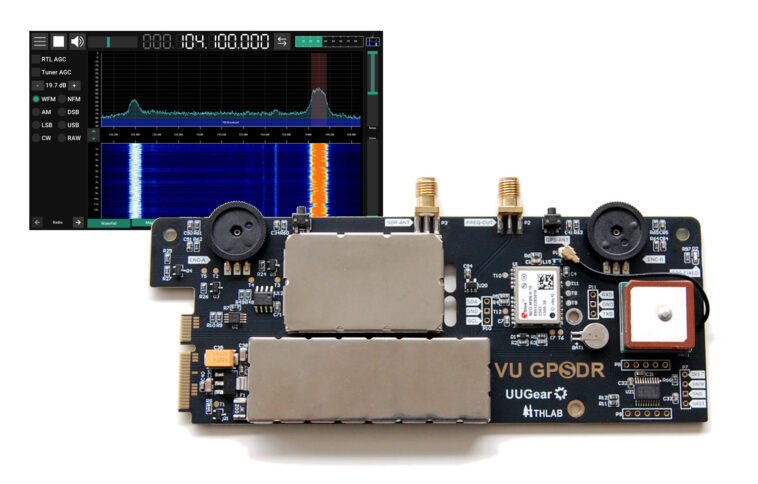

Le VU GPSDR se distingue par son architecture, qui inclut un ADC RTL2832U couplé à un tuner Rafael Micro R860. Ce qui rend cette carte véritablement unique par rapport à d’autres dispositifs SDR tels que le PhaseLatch Mini et le DeepRad SDR est l’intégration d’un module GPS u-blox NEO-M8N. Ce module contribue à la fourniture d’une horloge de référence de 24 MHz pour l’oscillateur local Si5351, garantissant une stabilité et une précision de synchronisation généralement réservées à des équipements bien plus coûteux.
Jusqu’à 1,766 GHz et un poids plume de 0,065 kg : les atouts du VU GPSDR
Un certain nombre de spécifications viennent renforcer l’expertise technique du VU GPSDR. Il prend en charge une gamme de fréquences allant de 500 kHz à 1,766 GHz, avec une bande passante pouvant atteindre 3,2 MHz, bien qu’il soit recommandé d’utiliser 2,4 MHz pour garantir une stabilité optimale. Sa capacité à recevoir des signaux en dessous de 30 MHz est facilitée par un convertisseur élévateur intégré de 108 MHz, ce qui lui permet d’atteindre des courtes ondes et des bandes amateures. En termes de connexions, il inclut une entrée SMA pour le SDR et une sortie SMA pour une source d’horloge.
Le module de pointage est également performant, avec un oscillateur local Si5351, synchrone avec le signal GPS à 24 MHz. Il est ajusté pour une précision de fréquence à long terme, et dispose d’une antenne GPS intégrée, connectée via un connecteur IPEX, ainsi qu’un connecteur I2C pour le NEO-M8N.
Concernant sa conception physique, le VU GPSDR mesure 210 × 110 × 10 mm et pèse seulement 0,065 kg. Sa compacité et sa légèreté le rendent idéal pour des applications mobiles.
Vivid Unit Extender Gen 1 et Gen 2 : une flexibilité accrue pour 192 €

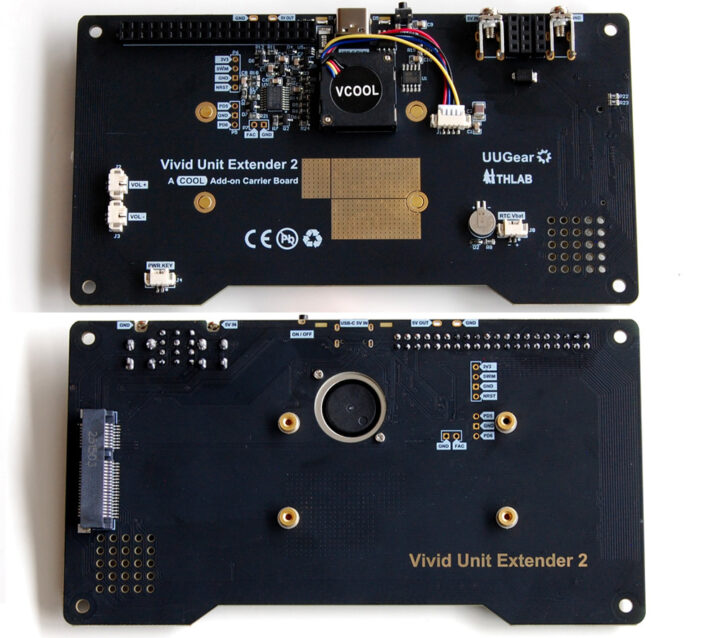

Pour faire fonctionner le VU GPSDR, l’utilisation du Vivid Unit Extender est indispensable. Ce dernier se connecte au dos de l’unité Vivid grâce à des GPIO et trois autres connecteurs. La connexion à la carte VU GPSDR s’effectue ensuite via le connecteur mini PCIe du Vivid Unit Extender. Il est à noter que le VU GPSDR est compatible à la fois avec la première et la deuxième génération de l’extendeur, bien que le modèle Gen 2 intègre des améliorations significatives telles qu’un contrôleur de charge rapide CH224K, un ventilateur à quatre fils optimisé pour un fonctionnement silencieux et des bornes à vis pour l’alimentation externe.
Le coût de la carte d’extension VU GPSDR est de 65,00 € (environ 77,40 $ USD), mais il est crucial de mentionner qu’il ne s’agit pas d’un appareil autonome. Il nécessite également l’unité Vivid au prix de 99,00 € et le Vivid Unit Extender à 28,00 €. En totalisant ces éléments, le prix d’un système complet s’élève à environ 192 € (environ 205 $ USD), sans compter l’équipement d’antenne.
Le VU GPSDR fonctionne avec GPSDR++, une version modifiée du projet open source SDR++ (v1.2.0). Étant donné que le SoC RK3399 doit gérer les affichages en cascade et la démodulation en temps réel, il est recommandé d’activer l’accélération GPU pour le Mali-T860 afin d’éviter tout retard dans le fonctionnement. L’installation de l’ensemble des paquets nécessaires est aisée via le gestionnaire de paquets apt de l’OS Debian du Vivid Unit.
