vPlayer – Un écran vidéo tactile ESP32-S3 de 1,69 pouces avec des options d’extension personnalisées

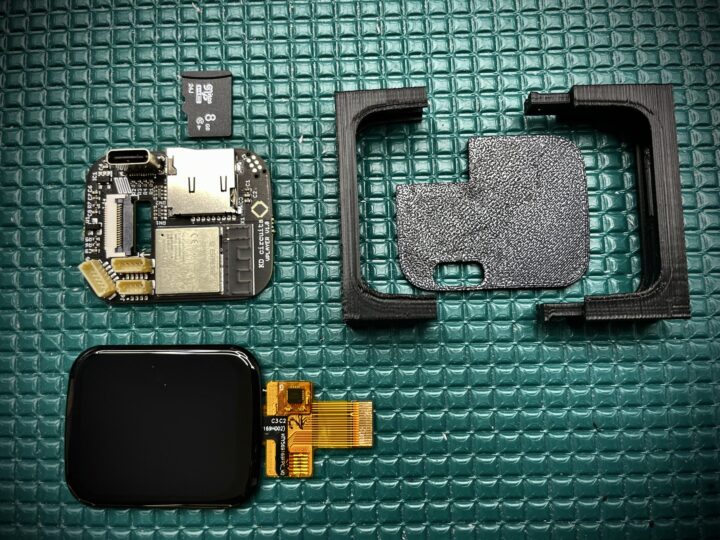

Le vPlayer est un écran vidéo tactile ESP32-S3 qui peut être utilisé pour la lecture vidéo MJPEG continue à partir d’une carte microSD. Il dispose d’un écran tactile de 280 x 240 de 1,69 pouces de la taille d’une montre intelligente avec contrôle du rétroéclairage et offre également des options d’extension via des connecteurs JST SH/SR (audio UART, I2C et I2S) et des plots d’E/S supplémentaires sur le PCB. Toutes ces fonctionnalités le rendent également adapté aux applications telles que l’affichage météo, les caméras de circulation en direct, les moniteurs de statistiques informatiques, les caméras animalières et la récupération de données sur Internet.

Spécifications du vPlayer :

• SoC – Expressif ESP32-S3
  • CPU – Microcontrôleur double cœur 32 bits à 240 MHz
  • Mémoire et stockage – 4 Mo de Flash et 2 Mo de PSRAM
  • Sans fil – Wi-Fi 4, Bluetooth 5.0
• Stockage – Emplacement pour carte MicroSD via l’interface MMC 4 bits
• Écran – Écran tactile de 1,69 pouces (280 × 240) P169H002-CTP TFT LCD
  • Contrôleur/pilote monopuce ST7789V2
  • Contrôleur tactile CST816
  • Contrôle du rétroéclairage
• USB – 1x USB-C pour l’alimentation et le transfert de données
• Expansion
  • Connecteurs JST SH/SR 1 mm pour UART, I2C, I2S (audio) et SPI
  • Pads IO de rechange pour une extension personnalisée

Le vPlayer est programmé à l’aide de l’IDE Arduino et de l’ESP32 Core version 2.0.14 (bien que les versions plus récentes devraient fonctionner). L’écran vidéo à écran tactile ESP32-S3 ne peut lire que les fichiers .mjpeg, vous devrez donc installer l’outil de conversion vidéo personnalisé du fabricant pour Windows ou Mac. Après la conversion, le .mjpeg peut être copié sur la carte SD du vPlayer pour une lecture continue. L’appareil est open source, avec un référentiel GitHub en cours de travail avec des fichiers de micrologiciels et de logiciels, et la documentation fournit plus d’informations, notamment un lien vers l’outil de conversion vidéo.

Nous avons vu d’autres écrans tactiles basés sur ESP32-S3 de Waveshare et LILYGO, notamment l’écran tactile Waveshare ESP32-S3 de 1,69 pouces, la carte Waveshare ESP32-S3-AMOLED-1.91, le LILYGO T-Display S3 Pro et le LILYGO T-. IHM. Le vPlayer n’est pas si différent, mais les écrans mentionnés ci-dessus n’ont souvent que des démos de base, tandis que le développeur de vPlayer a déjà publié la démo du lecteur vidéo continu avec le code et la documentation Arduino, et a déjà codé d’autres démos telles qu’un affichage météo, une caméra de circulation en direct. Affichage, contrôle/moniteur par ordinateur et moniteur ESP32-CAM local. On ne sait tout simplement pas pourquoi ceux-ci n’ont pas encore été publiés ou documentés.

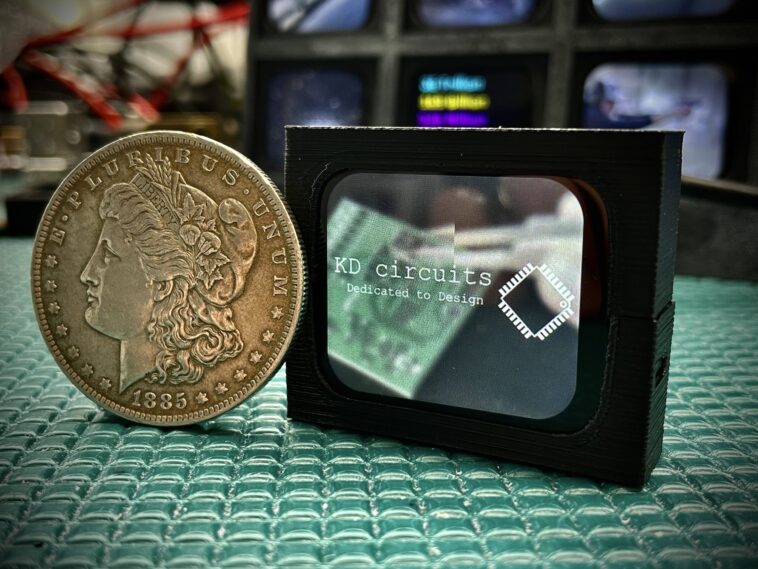

Le vPlayer est au prix de 47 $ sur Tindie avec un boîtier et une carte microSD préchargée avec une vidéo jpeg animée.
