Voir Studio Xiao 7,5 ″ EPAPER Interfaces Une carte USB-C Xiao ESP32-C3 et cible principalement le marché de la maison intelligente avec la prise en charge de l’esphome, mais l’affichage épaper monochrome est également programmable avec l’ide Arduino pour une gamme plus large d’applications.

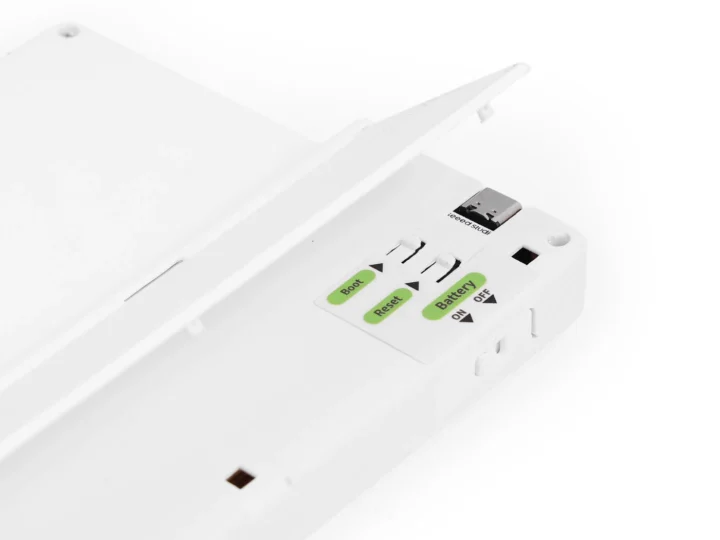

L’affichage offre une résolution de 800 × 400 et comprend une batterie de 2 000 mAh pour trois mois par charge avec des mises à jour toutes les 6 heures. Voir Studio indique que l’écran peut fonctionner dans la plage de températures de -40 ° C à 85 ° C, il conviendrait donc à une utilisation en plein air tant qu’elle n’est pas exposée à la pluie ou à la poussière. Le port USB-C du module ESP32-C3 et les boutons de démarrage et de réinitialisation sont facilement accessibles pour charger l’affichage et le programmer.
Spécifications du panneau EPaper Xiao 7,5 ″:
- Module sans fil – Xiao ESP32C3
- Soc – Systèmes EspressIF ESP32-C3
- CPU – microcontrôleur RISC-V monocore à 160 MHz
- Mémoire / stockage – 400KB SRAM, ROM 384KB, Flash 4 Mo
- Sans fil – Connectivité Wi-Fi 4 & Bluetooth LE 5.0
- Antenne – Antenne U.FL externe
- Port USB – USB Type-C pour l’alimentation et la programmation
- Soc – Systèmes EspressIF ESP32-C3
- Afficher
- Affichage épaper monocolore de 7,5 pouces avec une résolution de 800 × 480
- Taux de rafraîchissement – «1 à 5 secondes»
- Mission
- Boutons de démarrage et de réinitialisation
- Interrupteur de batterie ON / OFF
- Tension de fonctionnement – 3,3 V à 5V
- Batterie – 2000mAh Batterie Li-ion rechargeable (durée de vie de la batterie de 3 mois en mode de sommeil profond avec un intervalle de rafraîchissement de 6 heures sur une seule charge)
- Dimensions – 178 x 131 x 19 mm (enceinte PLA imprimée 3D avec support)
- Poids – 218 grammes
- Plage de températures – -40 ° C à 85 ° C

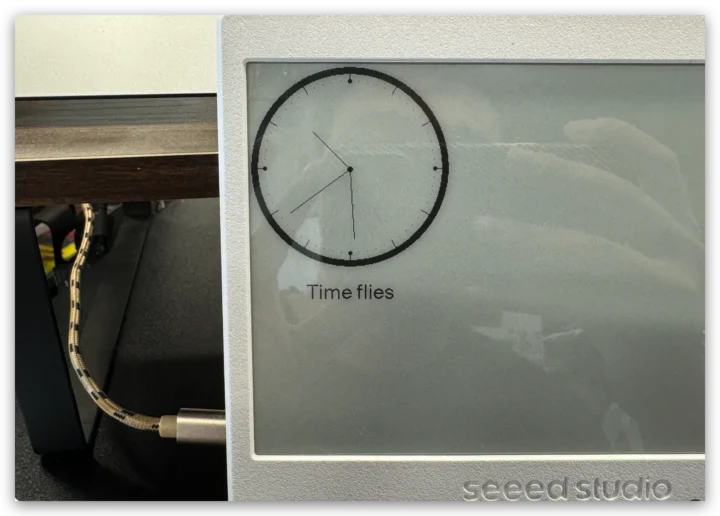

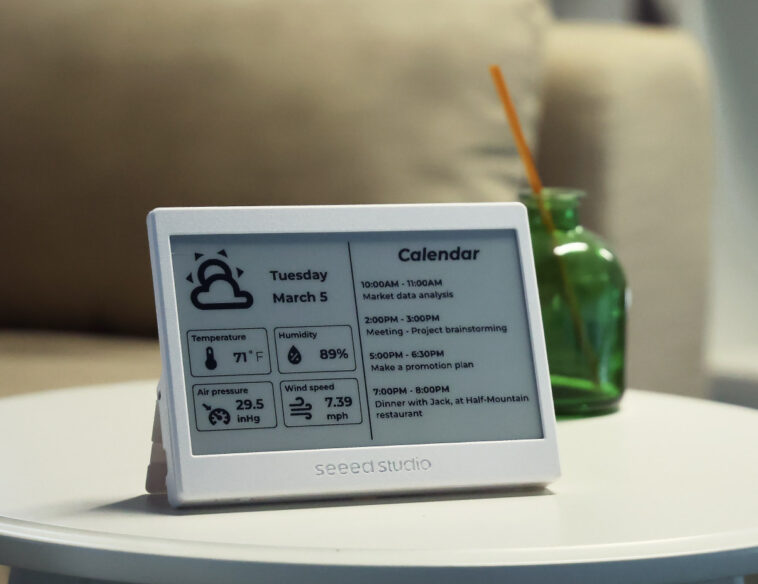

Seed Studio fournit une documentation détaillée pour le micrologiciel ESPHOME avec intégration d’assistant à domicile et programmation Arduino. Les instructions de l’assistant à domicile expliquent comment montrer les entrées météo, capteur et calendrier d’une manière similaire à la photo en haut de l’article. La documentation Arduino décrit comment configurer l’ide Arduino pour le panneau Epaper Xiao 7.5 ″ et fournit quatre échantillons de code Arduino (bitmap, horloge, horloge_digital et forme).
Il existe de nombreux autres écrans épaper avec des puces ESP32 dans des entreprises comme Lilygo ou Inkplate. Cependant, le panneau Studio Xiao Epaper Seed Studio semble plus facile à utiliser, en particulier pour les utilisateurs d’assistants à domicile, et il est livré par défaut avec une enceinte imprimée en 3D, bien qu’il s’agisse également d’une option pour certains modèles Inklate.
Seed Studio prend des précommandes pour le panneau Epaper Xiao 7,5 ″ pour 59 $ (prix régulier de 69 $) avec l’expédition prévue avant le 15 avril.
