VAR-SOM-MX93 SO-DIMM NXP i.MX 93 SoM avec Wi-Fi, Bluetooth, codec audio

Le Variscite VAR-SOM-MX93 est un système sur module SO-DIMM à 200 broches basé sur le processeur NXP i.MX 93 dual-core Cortex-A55/M33 AI avec jusqu’à 2 Go de RAM LPDDR4, 64 Go de mémoire flash eMMC et intégré Module WiFi & Bluetooth et pilote audio.

Le module Variscite fait suite à l’annonce de deux autres systèmes sur modules NXP i.MX 93, à savoir le Forlinx FET-MX9352-C avec connecteurs carte à carte et le module iWave Systems iW-RainboW-G50M LGA conforme à la taille OSM Facteur de forme L à souder directement sur la carte porteuse.

Spécifications VAR-SOM-MX93 :

• SoC – NXP i.MX 93 avec jusqu’à 2 cœurs Cortex-A55 à 1,7 GHz, 1 coprocesseur temps réel Cortex-M33 à 250 MHz, 0,5 TOPS NPU, moteur graphique 2D PxP
• Mémoire système – 512 Mo à 2 Go LPDDR4
• Stockage – Flash eMMC de 8 à 64 Go, EEPROM de 4 Ko
• Ethernet – ADIN1300 Gigabit Ethernet PHY
• Module sans fil
  • Wi-Fi 4 bande unique 802.11 b/g/n ou Wi-Fi 5 bi-bande 802.11 ac/a/b/g/n
  • Bluetooth 5.2 classique + LE
• Audio – Codec audio sans nom
• Interface de la carte porteuse – connecteur SO-DIMM « VAR-SOM Pin2Pin » à 200 broches avec
  • Stockage – SD/MMC
  • Afficher
    • RVB parallèle jusqu’à 1366x768p60 ou 1280x800p60
    • MIPI DSI jusqu’à 1920 × 1200 (24 bits)
    • LVDS jusqu’à 1366x768p60 ou 1280x800p60
    • Contrôleur tactile résistif ou capacitif pris en charge
  • Audio – Casque, microphone numérique, microphone stéréo analogique, 3x I2S (SAI), S/PDIF Rx/Tx, PDM 4 canaux
  • Caméra I/F – MIPI CSI2, ISI (parallèle)
  • Mise en réseau – 2x Gigabit Ethernet
  • USB – 2x USB 2.0 OTG
  • Interfaces à faible vitesse – Jusqu’à 4x UART jusqu’à 5 Mbps, 5x I2C, 3x SPI, 2x CAN Bus
  • Analogique – 4x ADC
  • Prise en charge RTC sur l’opérateur
  • Débogage – JTAG
• Gestion de l’alimentation
  • PMIC intégré
  • Tension d’alimentation – 3,3 V ou 3,4-5 V
• Dimensions – 67,8 x 33 mm
• Écart de température
  • en fonctionnement
    • Commercial : 0 à 70°C
    • Étendu : -25 à 85°C
    • Industriel : -40 à 85°C
  • Stockage : -40 à 85°C
• Humidité – 5% à 95%

Le nouveau module est compatible broche à broche avec les anciens modules « VAR-SOM Pin2Pin » basés sur les processeurs NXP i.MX 6 ou i.MX 8. Variscite fournit un support Linux avec Yocto, Debian et Boot2Qt pour le ou les cœurs Cortex-A55 et FreeRTOS pour le cœur temps réel Cortex-M33. Vous devriez éventuellement trouver plus de détails sur le logiciel dans le wiki, mais il est actuellement en construction avec des informations très limitées.

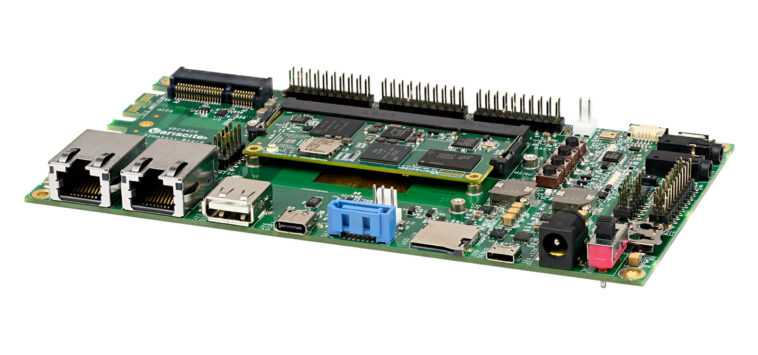

La société propose également le kit d’évaluation VAR-SOM-MX93 basé sur la carte porteuse Symphony avec une interface LVDS, des interfaces d’écran tactile capacitif et résistif, un double Ethernet Gigabit, deux prises audio, un microphone numérique intégré, un bus CAN, une prise pour carte microSD , etc. Un écran WVGA de 7 pouces avec un écran tactile capacitif est disponible en option.

Variscite n’a pas fourni d’informations sur les prix du SoM et du kit de développement, mais comme les autres systèmes sur modules NXP i.MX 93, le module SO-DIMM VAR-SOM-MX93 sera disponible pendant au moins 15 ans, c’est-à-dire jusqu’en 2038. Plus de détails peuvent être trouvés sur la page du produit.
