Utilisez quatre connecteurs PCIe FFC sur le Raspberry Pi 5 avec Waveshare PCIe à 4-Chat

La carte d’adaptateur PCIe FFC 4-CH développe l’interface PCIE de la puce de commutation PI Raspberry PI 5 à quatre PCIe en utilisant la puce ASM1184E PCI Express Packet, que nous avons vue dans des chats comme la carte GeekWorm X1011, ajoutant quatre SSD NVME, et les glins de pion de pèse de waveshare-4p, ajoutant quatre PCIE

Le chapeau prend en charge les vitesses et les fonctionnalités de PCIe Gen2 à bord pour suivre la consommation d’énergie. Il existe également un EEPROM pour stocker les données de configuration et l’option d’empiler plusieurs chapeaux PCIe. De plus, les utilisateurs peuvent installer un dissipateur thermique sur le chapeau pour gérer les performances thermiques, ce qui le rend bien adapté aux solutions intégrées qui nécessitent plusieurs appareils PCIe.

Waveshare PCIe aux spécifications du chapeau 4-ch:

• Compatibilité – Conçu pour la Raspberry Pi PI 5
• Stockage – EEPROM à bord pour le stockage de données de configuration
• PCIE Switch – ASM1184E PCI Express Packet Switch avec 1x PCIe Gen2 X1 Port en amont et 4x PCIe Gen2 X1 PORTS en aval
• Interfaces
  • Connecteur FFC à 16 broches (entrée de Raspberry Pi 5)
  • Connecteurs 4x PCIe FFC (sorties sur PCIe Chapeaux)
  • Prend en charge PCIe Gen2 (PCIe 2.0)

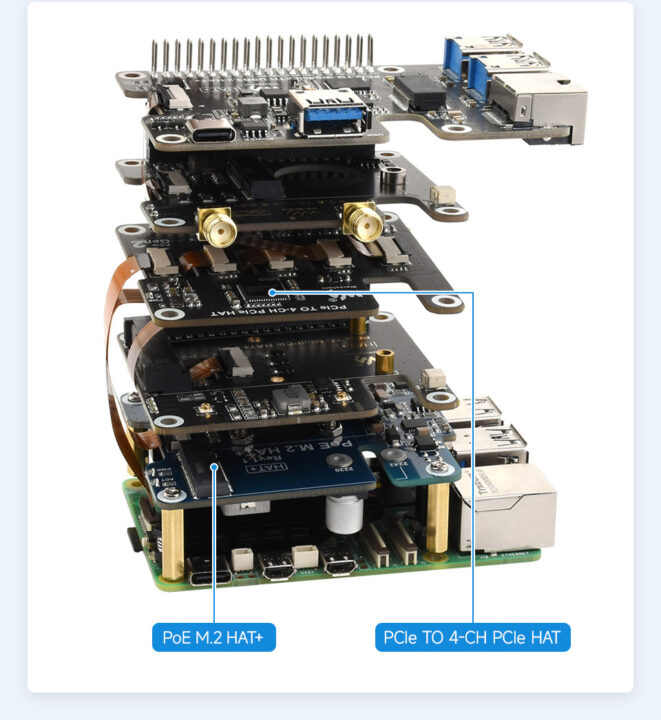

  • Permet l’empilement de 4 chapeaux jusqu’à 4 PCIE pour un total de 16 connecteurs PCIe

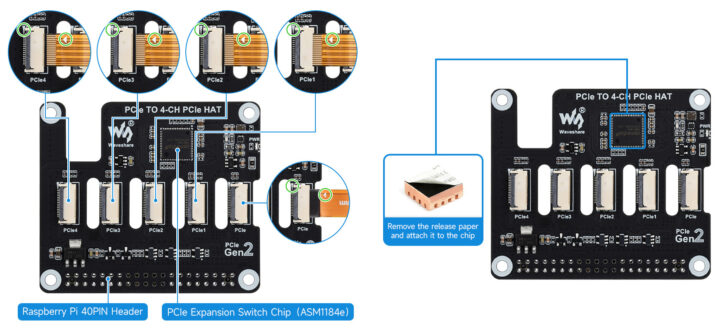

• Misc – Prend en charge l’installation de disques thermiques pour la puce ASM1184E
• Pouvoir
  • Obtient la puissance de l’en-tête de 40 broches du PI
  • Puce embarquée pour la surveillance de l’alimentation

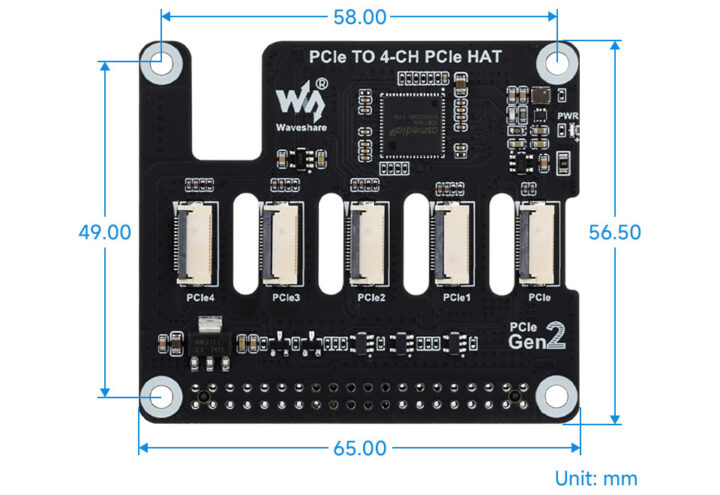

• Dimensions – 65 x 56,5 mm
• Poids – 36 grammes avec des accessoires (par exemple, les impasse)

Le PCIe du Raspberry Pi 5 fonctionne avec PCIe Gen 2 X1 vitesses comme les autres appareils; Cela aura également des limites. Tous les appareils connectés partagent la même bande passante 5GT / S limitée, vous pouvez donc vous attendre à des performances réduites, en particulier pour les appareils à grande vitesse comme les SSD NVME. La carte n’a également pas la livraison de puissance, ce qui le rend moins adapté aux périphériques avides de puissance. De plus, il ne prend pas en charge les emplacements PCIe Gen3, PCIG à chaud ou PCIe standard, et la compatibilité dépend de la prise en charge du pilote Linux. Plus d’informations sont disponibles sur le wiki.

Le package comprend le chapeau PCIe à 4 ch PCIe, deux en-têtes à 20 broches, un dissipateur thermique, un pack de conflit et 10 câbles (cinq 16p-cable-40 mm et cinq 16p-cable-70 mm), fournissant tout ce qui est nécessaire pour l’installation et la configuration.

Le waveshare PCIe to 4-ch Hat est disponible sur AliExpress pour 22,78 $, sur Amazon pour 31,99 $ et sur le magasin Waveshare pour 21,99 $.
