Utiliser un UBEC avec un Raspberry Pi

Connecter votre UBEC à votre Raspberry Pi ne pourrait vraiment pas être plus facile. Branchez simplement la prise à 3 broches sur l’en-tête GPIO de votre Raspberry Pi; broches 2, 4 et 6, en vous assurant que le fil noir de l’UBEC est connecté à la broche 6.

blank

blank

Maintenant, tout ce que vous avez à faire est d’appliquer une tension source à votre UBEC et de regarder votre Pi s’allumer!

Nous avons fait quelques tests et avons constaté que pour une utilisation normale du Pi, un minimum de 6,5 V (c’est-à-dire 6,5 V fourni à votre UBEC) est requis. Si vous voulez pousser le Pi un peu plus fort (comme si vous avez un disque dur externe connecté au port USB), vous voudrez augmenter votre tension source à un minimum de 7,5 V

Plus votre tension source à votre UBEC est élevée, plus la tension de sortie sera stable lorsque vous serez sous charge. Gardez cependant à l’esprit que cette tension excessive sera convertie en chaleur.

Nous avons ici quelques captures d’écran de nos tests. Le Pi possède les périphériques suivants:

1 disque dur Seagate 320 Go
1x lecteur de carte SDXC + carte Sandisk Ultra Micro SD 8 Go

Nos tests ont impliqué:

Analyse comparative du processeur – Cela a fait fonctionner les 4 cœurs à 100%!

sysbench –test = cpu –num-threads = 4 –cpu-max-prime = 20000 run

Faire en même temps un test de lecture / écriture sur la carte SD

./DriveSpeed ​​M 100, F / media / pi / 53D2-8F58

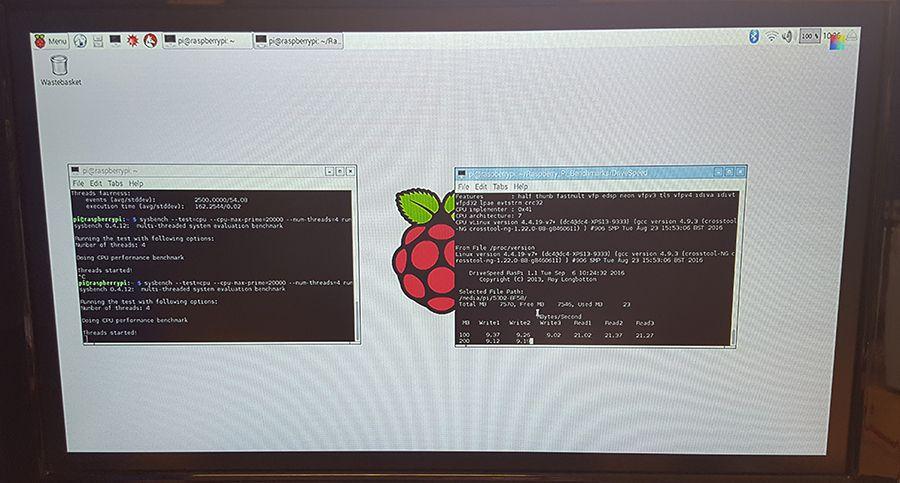

Ici, nous pouvons exécuter nos tests avec une tension source de 7,5 – Pas d’avertissement de faible puissance

blank

blank

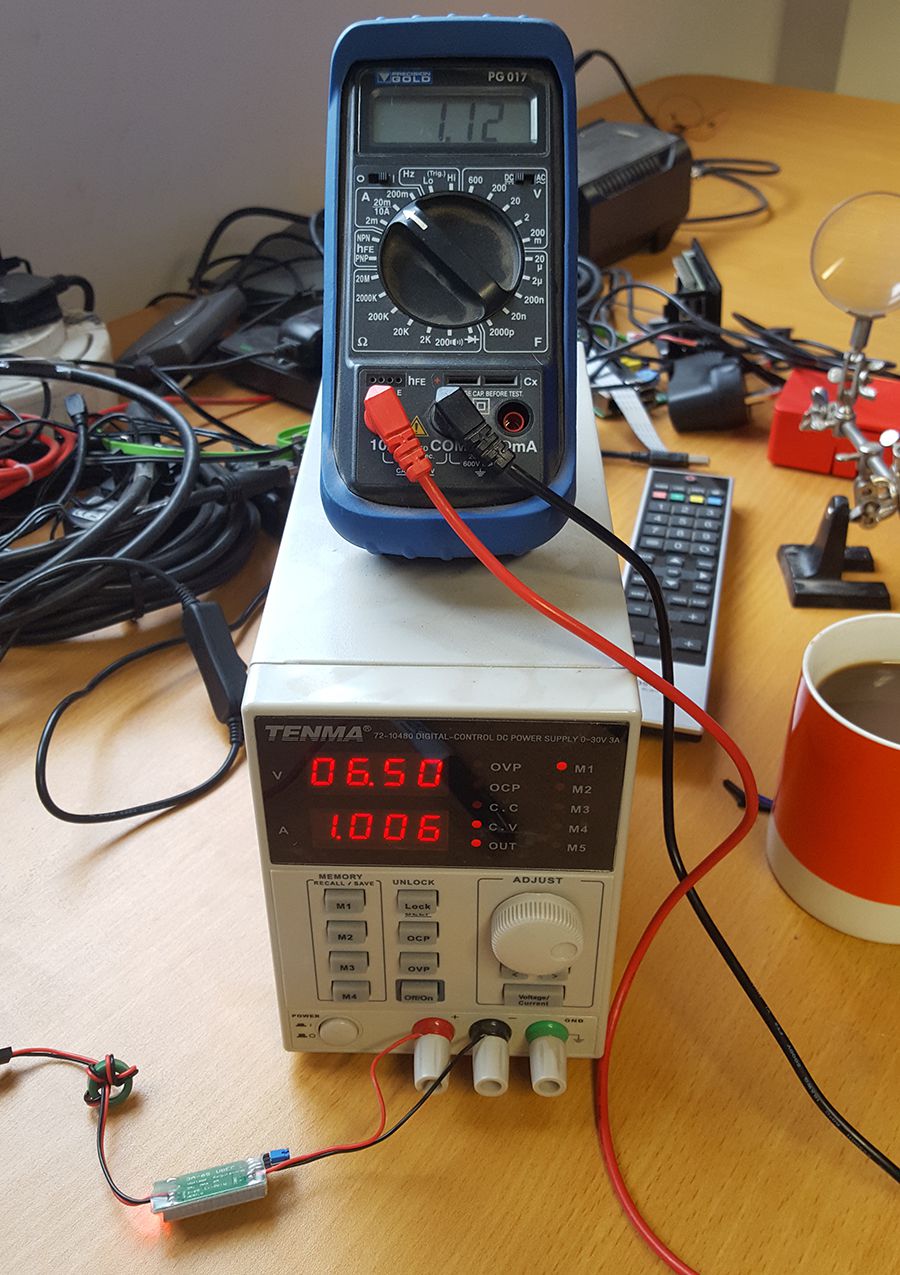

Ici, nous pouvons voir les mêmes tests exécutés avec une tension source de 6,5 V – Nous avons reçu l’avertissement occasionnel de faible puissance

blank

blank
