L’USB Insight Hub est un outil de test USB basé sur le SoC sans fil ESP32-S2 fabriqué par la société équatorienne Aerio Solutions SAS et destiné aux développeurs et aux passionnés de technologie.

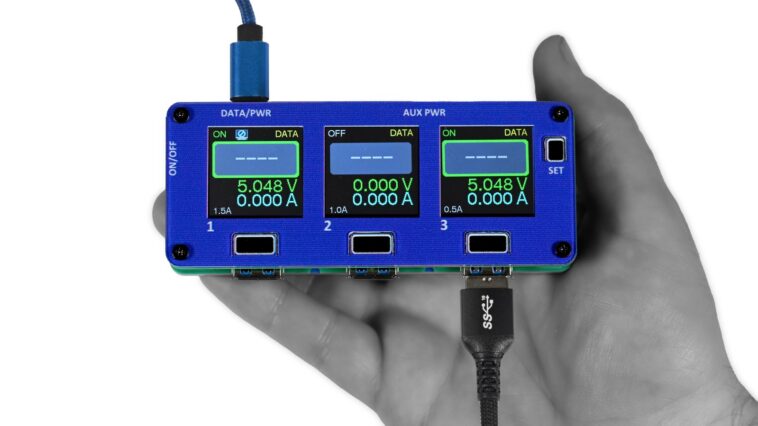

L’Insight Hub se connecte à un ordinateur via un port USB Type-C et l’étend à trois ports en aval, chacun avec un écran couleur de 1,3 pouces qui affiche des informations sur le périphérique série telles que son nom d’énumération, sa tension et son courant. Le nom d’énumération affiché permet d’identifier tous les ports virtuels exécutés via Insight Hub. Cette fonctionnalité est très pratique lorsque plusieurs appareils sont connectés.
Bien que le hub dispose d’un SoC compatible Wi-Fi, il ne prend actuellement pas en charge les réseaux sans fil. Chaque port en aval est connecté à un compteur de tension et de courant dédié pour un retour d’information en temps réel. En outre, le hub met en œuvre une protection configurable contre les courts-circuits, les surintensités et les contre-courants. Il vous permet également de contrôler l’activation et la désactivation individuelles des lignes de données D+/D- de chaque port en aval pour forcer l’énumération et prendre en charge l’alimentation et la déconnexion des données par port. Il existe un bouton d’alimentation global pour contrôler l’alimentation à l’échelle de l’appareil.
Bien qu’il partage certaines similitudes avec le hub USB programmable de Capable Robot et le Cambrionix PowerPad 15S, l’Insight Hub est un produit assez modeste dédié à « l’élimination des petits inconvénients qui s’additionnent ». Nous avons également couvert le wattmètre USB UM25C qui suit la tension, le courant et la consommation électrique globale des périphériques USB.
Spécifications du hub USB Insight :
- MCU – Module ESP32-S2-MINI-2 avec processeur Xtensa LX7 monocœur Espressif ESP32-S2 jusqu’à 240 MHz avec 320 Ko de SRAM, 128 Ko de ROM et connectivité WiFi 4
- Coprocesseur – STMicro STM8S003K3, MCU 8 bits avec 8 Ko de flash, processeur 16 MHz et EEPROM intégrée
- Écran – 3 écrans TFT couleur IPS de 1,3 pouces (240 × 240) avec un angle de vision de 170°, 250 NIT
- Interface USB
- Renesas uPD720210 Contrôleur hub USB 3.0 à 4 ports (prend en charge les ports USB faible, complet, élevé et super rapide)
- Entrée – 1x port USB 3.0 Type-C pour les données et l’alimentation (jusqu’à 3 A à 5,5 V)
- Sortie – Trois ports USB 3.0 Type-A en aval (commutateurs USB 2.0 D+/D- individuels pour chaque port)
- Extension – Connecteur STEMMA QT JST SH, 4x IO dans l’en-tête PCB
- Divers
- 3x boutons pour l’alimentation et le contrôle des données
- 1x bouton de configuration
- Interrupteur marche/arrêt global
- Espacement (horizontal) de 32 mm entre les ports
- Pouvoir
- 1x connecteur USB Type-C pour une alimentation auxiliaire jusqu’à 5A à 5,5V
- Microchip PAC1943 en tant que moniteur de puissance et d’énergie dédié pour les ports en aval (résolution 1 mA et 1 mV)
- Protection du courant matériel via des interrupteurs d’alimentation AP22653 sur chaque port en aval (temps de réaction <6 ms)
- Protection logicielle contre les surintensités et les courants inverses configurable par pas de 1 mA (temps de réaction < inférieur à 20 ms).
- Protection contre les décharges électrostatiques (ESD)
- Dimensions – 110 x 45 x 21 mm
Concernant le firmware/logiciel, il existe actuellement des pilotes Windows, Linux et macOS pour la puce Renesas uPD720210 et le firmware Arduino pour le SoC ESP32-S2. Une application compagnon s’exécute sur l’ordinateur hôte et extrait les données d’énumération des ports USB pour les afficher sur les écrans 1,3″. Cette application d’extraction est actuellement disponible pour Windows, mais les travaux sont en cours pour les versions Linux et macOS.
Le hub USB Insight est open source, avec des schémas matériels (PDF) disponibles sur GitHub. La partie logicielle devrait être publiée après organisation/optimisation.
La campagne USB Insight Hub est actuellement en ligne sur Crowd Supply avec un objectif de financement de 10 000 $. L’appareil est au prix de 119 $ et est vendu dans un boîtier en acrylique non personnalisable, avec un câble USB de type A à C de 1 mètre dans l’emballage. L’expédition coûte 8 $ de plus aux États-Unis et 18 $ dans le reste du monde et devrait commencer d’ici le 10 juillet 2025.
