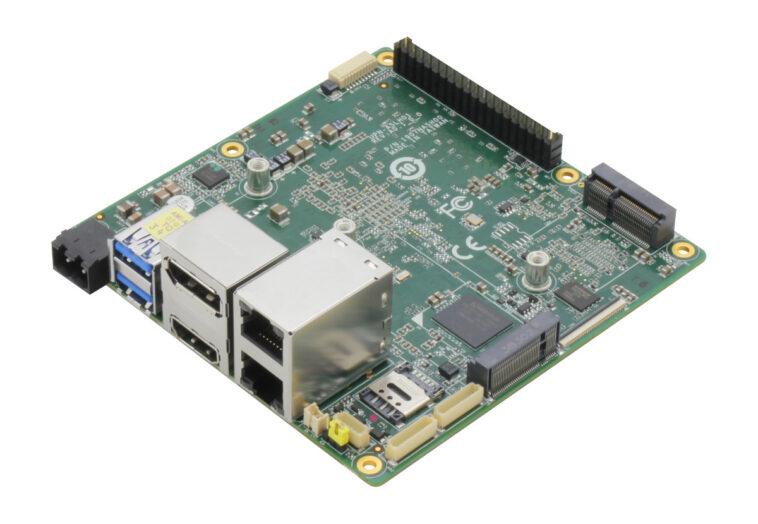

AAEON UP Squared Pro 710H est un SBC et une carte de développement 4 × 4 pouces conçus pour les applications de vision industrielle avec un processeur Intel N97 ou Core i3-N305 Alder Lake-N et un processeur 26 TOPS Hailo-8 Edge AI.
L’ordinateur monocarte prend en charge jusqu’à deux caméras MIPI CSI via un connecteur à 61 broches et offre des capacités d’extension via un en-tête compatible Raspberry Pi à 40 broches et trois prises M.2 pour la prise en charge du stockage 5G, Wi-Fi et NVMe. Bien qu’il soit uniquement conçu pour fonctionner dans une plage de températures de 0 à 60 °C, il possède des fonctionnalités industrielles telles qu’une entrée 12 V à 36 V CC et deux connecteurs RS-232/422/485.

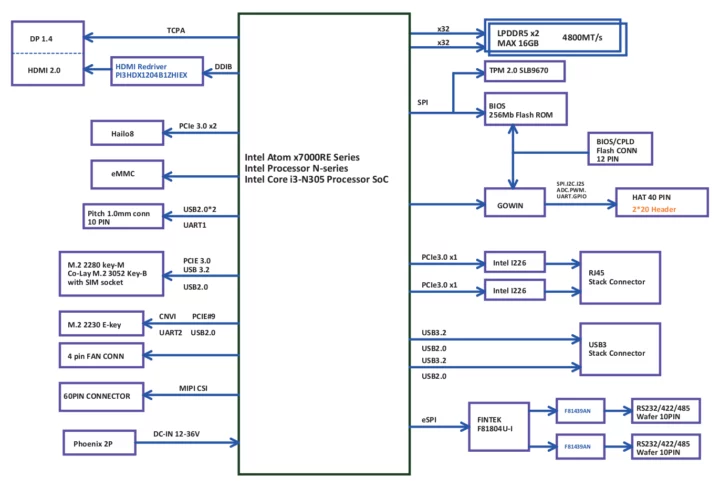

Spécifications de l’UP Squared Pro 710H :
- SoC Alder Lake série N (l’un ou l’autre)
- Processeur Intel N97 quadricœur jusqu’à 3,6 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 1,2 GHz ; TDP : 12 W
- Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, 32EU Intel UHD Graphics Gen 12 à 1,25 GHz ; TDP : 15 W
- D’autres processeurs Alder Lake-N/Amston Lake, notamment la série Atom x7000RE, sont disponibles sur demande
- Accélérateur d’IA – Processeur d’IA de bord Hailo-8 soudé avec jusqu’à 26 TOPS pour l’inférence d’IA, l’analyse de données et le traitement multimédia
- Mémoire système – Jusqu’à 16 Go LPDDR5 intégré
- Stockage – Jusqu’à 128 Go eMMC intégré
- Sortie vidéo – HDMI 2.0b et DP 1.2
- Caméra – MIPI CSI via connecteur FPC 61 broches
- Réseautage
- 2 ports RJ45 2,5 GbE via les contrôleurs Intel I226-IT
- Module WiFi et Bluetooth M.2 2230 en option
- Module cellulaire M.2 3052 4G LTE/5G en option + emplacement Nano SIM
- USB
- 2 ports USB 3.2 Gen 2 Type-A
- 2x USB 2.0 à partir d’un connecteur à 10 broches
- Série – 2 ports RS-232/422/485 via un connecteur à 10 broches
- Expansion
- Clé électronique M.2 2230 (CNVI, PCIe Gen 3 [x1]USB 2.0)
- M.2 2280 M-Key (PCIe Gen 3 [x2]) prise
- Clé B M.2 3052 en option avec emplacement Nano SIM (USB 3.0)
- Connecteur GPIO 40 broches compatible Raspberry Pi
- Sécurité – TPM 2.0 intégré
- Divers – RTC
- Alimentation
- Connecteur Phoenix d’entrée CC 12 V à 36 V (en option : prise verrouillable)
- Type – AT/ATX (AT par défaut)
- Consommation d’énergie (typique) – 50 à 55 W
- Dimensions – 101,6 x 101,6 mm
- Poids – 200 grammes
- Plage de température – Fonctionnement : 0°C à 60°C avec un débit d’air de 0,5 m/s
- Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
- MTBF – 422 053 heures
- Certifications – CE/FCC classe A, conforme RoHS, REACH
Si les spécifications vous semblent familières, c’est parce que le UP Square Pro 710H SBC alimente le mini PC UP Squared Pro 710H Edge dont nous avons parlé en mai dernier, et d’une manière ou d’une autre, la société a décidé de présenter le mini PC plusieurs mois avant la commission de développement.
Les systèmes d’exploitation pris en charge incluent Windows 10 IoT Enterprise, Ubuntu 22.04 LTS et Yocto 4.0. La société fournit également des pilotes pour les GPIO, les ports RS232/RS485, les caméras MIPI CSI, etc., ainsi que des cadres logiciels permettant de développer des modèles d’IA de pointe fonctionnant sur le NPU Hailo-8. Plus de détails et d’instructions sur la façon d’installer les images du système d’exploitation peuvent être trouvés sur le wiki du site Web de la communauté UP.
AAEON vend généralement des tableaux communautaires « UP Bridge the Gap » via UP Shop, mais le UP Squared Pro 710H SBC n’y est pas répertorié pour le moment. Au lieu de cela, la société nous indique que « les demandes de prix et de disponibilité peuvent être répondues via le formulaire de contact dédié d’AAEON ». Le formulaire de contact ne fonctionne plus, mais ce n’est pas un gros problème, car vous pouvez trouver celui de l’entreprise via la page produit sur AAEON (avec des spécifications quelque peu incorrectes puisqu’il a été copié/collé depuis la page du mini PC Edge). Pour référence, le mini PC UP Squared Pro 710H Edge est vendu 568 $ avec N97, 16 Go DDR5, 128 Go de flash eMMC, et le SBC devrait être un peu inférieur à cela. Plus de détails sur le UP Squared Pro 710H SBC et le mini PC peuvent être trouvés sur la page produit du site Web de la communauté UP.
