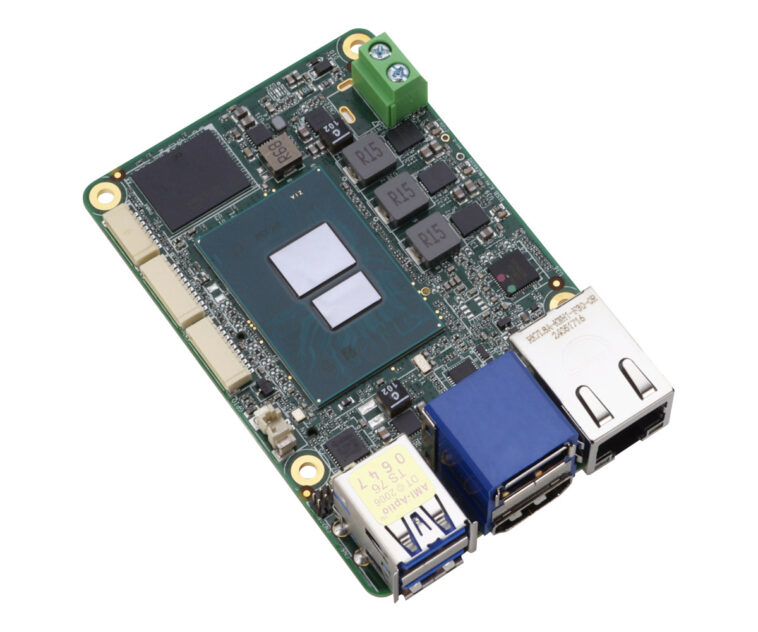

UP 710S – Une carte de développement Intel N97 fine de la taille d’une carte de crédit avec prise WiFi M.2 E-Key et plaquettes GPIO, I2C, SPI et COM

L’UP 710S d’AAEON est un SBC Intel N97 de la taille d’une carte de crédit et une carte de développement avec une prise M.2 E-Key pour un module WiFi et Bluetooth, et des interfaces similaires telles que des sorties Gigabit Ethernet, USB 2.0, USB 3.0 et HDMI comme celles trouvées. dans les cartes Raspberry Pi.

Il est très similaire au UP 7000 SBC avec processeur Intel N50, N97 ou N100, mais il est conçu pour être plus fin, de sorte que l’en-tête compatible Raspberry Pi à 40 broches a été remplacé par des plaquettes au pas de 1 mm exposant GPIO, I2C, SPI et série. (COM).

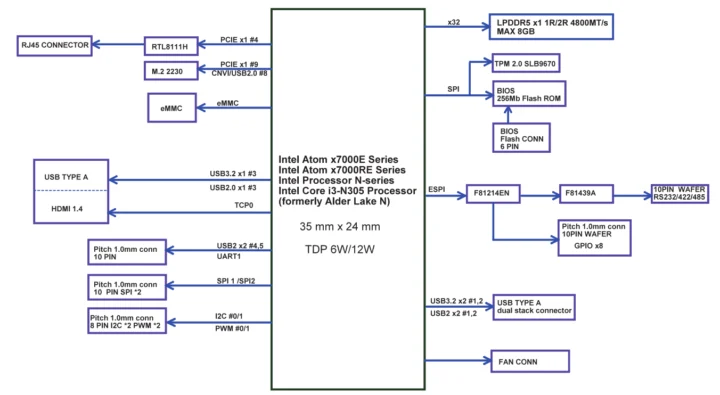

Spécifications de l’UP 710S :

• SoC Alder Lake-N
  • Par défaut – Processeur quadricœur Intel N97 jusqu’à 3,6 GHz avec 6 Mo de cache, 24EU Intel UHD Graphics Gen 12 à 1,2 GHz ; TDP : 12 W
  • Options – Intel N50, N100, N200
• Mémoire système – jusqu’à 8 Go LPDDR5
• Stockage
  • Jusqu’à 128 Go de mémoire flash eMMC
  • Flash 256 Mbits pour le BIOS/UEFI
• Sortie vidéo – Sortie vidéo HDMI 1.4b jusqu’à 4Kp30
• Réseautage
  • Port Gigabit Ethernet RJ45 via le contrôleur Realtek RTL8111H

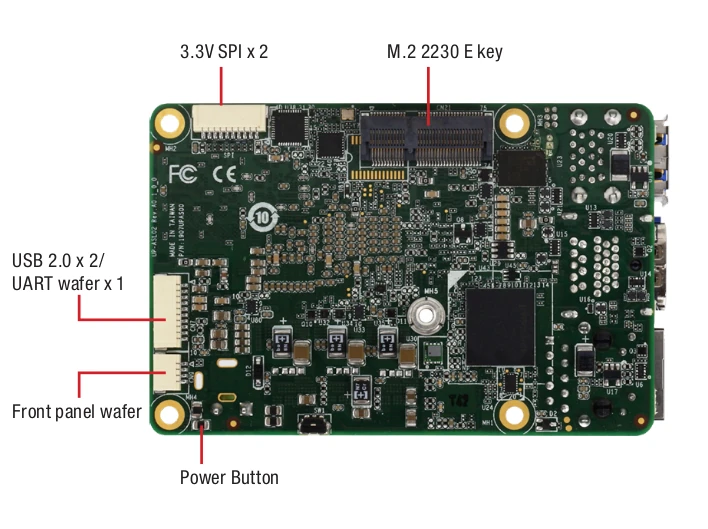

  • Prise M.2 2230 Key-E (PCIe x1, CNVi, USB 2.0) pour module WiFi/Bluetooth en option
• USB
  • 3 ports USB 3.2 Gen 2 Type-A

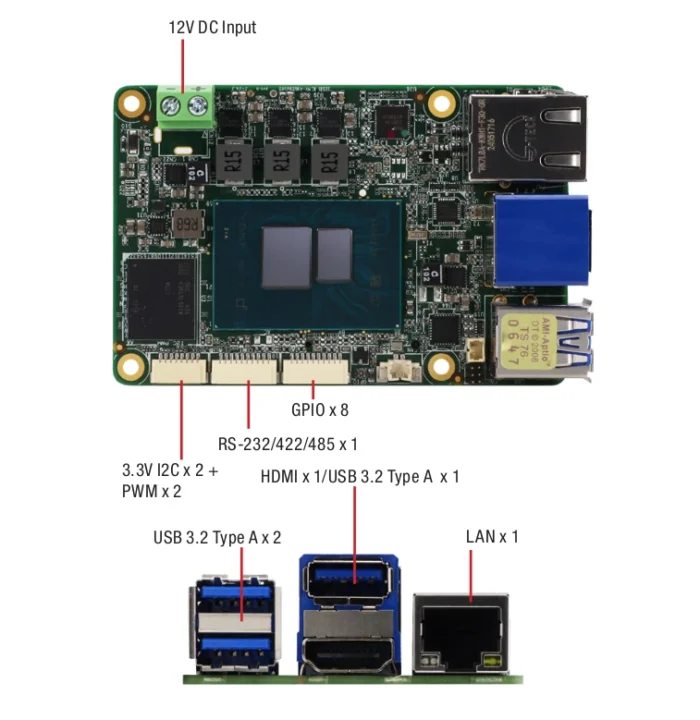

  • Plaquette 10 broches avec 2 interfaces USB 2.0 + UART
• Extension d’E/S
  • Plaquette à 8 broches avec 2x I2C, 2x PWM (3,3 V)
  • Eau à 10 broches avec 2x 3,3 V SPI
  • Plaquette à 10 broches avec 8 broches GPIO
  • Plaquette 10 broches pour interface COM RS-232/422/485
• Sécurité – TPM 2.0 intégré
• Divers
  • Bouton d’alimentation
  • Plaquette du panneau avant
  • Connecteur de ventilateur
  • Connecteur de batterie RTC
  • Connecteur flash BIOS à 6 broches
• Alimentation – Entrée 12 V CC, jusqu’à 5 A via une borne à 2 broches ; Type : AT (par défaut) /ATX
• Consommation d’énergie (typique) – 30 à 36 W
• Dimensions – 85 x 56 mm ; épaisseur maximale – 25,13 mm
• Poids – 150 grammes
• Plage de température – 0°C ~ 60°C avec un débit d’air de 0,5 m/s
• Humidité – 0 % ~ 90 % d’humidité relative, sans condensation
• MTBF – 685 218 heures
• Certifications – CE/FCC classe A, conforme RoHS, REACH

Bien que la société présente l’UP 710S comme une carte mince, elle n’est pas aussi fine qu’elle pourrait l’être en raison des ports USB et Ethernet sur le côté, dont aucun n’est discret. Pourtant, AAEON revendique toujours une réduction de hauteur de 10 mm par rapport à l’UP 7000 tout en conservant les GPIO présents dans l’en-tête Raspberry Pi à 40 broches sous forme de wafers. Cela peut être utile pour les applications limitées dans l’espace telles que la robotique et les drones.

Les systèmes d’exploitation pris en charge incluent Microsoft Windows 10/11, Ubuntu 22.04 LTS et Yocto 5.1 Linux. Il n’y a pas de documentation spécifique à l’UP 710S pour le moment, mais vous pouvez consulter le wiki UP 7000 qui devrait s’appliquer aux deux cartes, à l’exception des détails matériels.

Nous avons également examiné l’UP 7000 SBC avec Ubuntu 22.04 l’année dernière, vous pouvez donc lire notre critique pour avoir une idée des performances et du support logiciel. AAEON n’a mentionné aucune solution de refroidissement pour la carte UP710S, mais il devrait s’agir d’un SBC sans ventilateur avec un dissipateur thermique épais placé du côté CPU de la carte comme son grand frère.

Ce n’est pas tout à fait la première carte de développement/SBC Alder Lake-N que nous avons abordée, car d’autres qui me viennent à l’esprit incluent le Radxa X4 (Intel N100, taille Raspberry Pi), la carte mère mini-ITX Jetway JMTX-ADN8, le BCM ECM- ADLN-N97 SBC 3,5 pouces et carte ADLINK SBC35-ALN 3,5 pouces, entre autres, chacune ayant ses propres avantages, fonctionnalités et applications cibles.

AAEON n’a pas pu fournir d’informations sur les prix pour le moment, mais l’UP 710S sera vendu via la boutique UP dans les prochains jours. Pour référence, l’UP 7000 commence à 169,00 $ avec un Intel N50, 32 Go de flash et 4 Go de RAM, et nous devrions nous attendre à un prix similaire pour la nouvelle carte de développement Intel N97, ils ne rivaliseront donc pas avec le Radxa X4 sur le prix, mais il offre des fonctionnalités supplémentaires et un design plus fin. Des informations supplémentaires peuvent être trouvées sur la page du produit.
