Unexpected Maker NANOS3 pourrait être le plus petit module ESP32-S3 au monde, mais doté de toutes les fonctionnalités

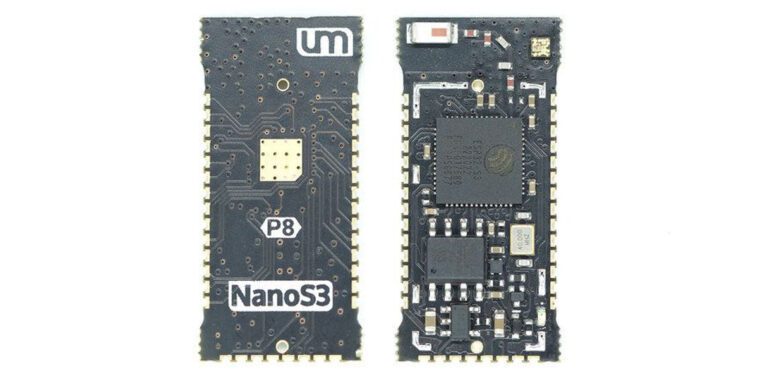

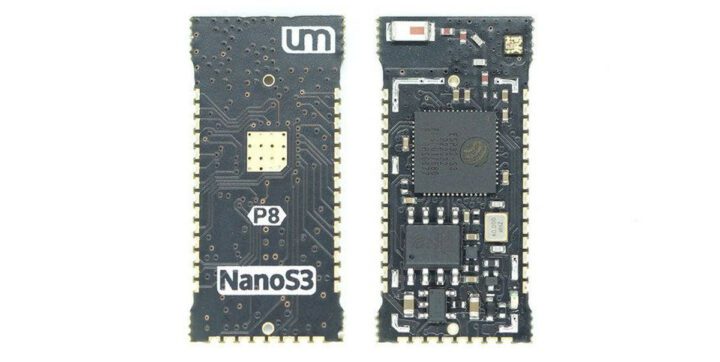

Seon Rozenblum, mieux connu sous le nom d’Unexpected Maker, a lancé NANOS3, une carte de développement qui prétend être le module ESP32-S3 le plus petit et le plus complet au monde ! Ce nouveau module contient tous les périphériques et fonctionnalités de connectivité sans fil d’un ESP32-S3 tout en étant encore plus petit que le TinyPICO Nano. Le module propose deux variantes, l’une avec une antenne 3D intégrée et l’autre avec un connecteur u.FL.

Précédemment, nous avons écrit sur les cartes TinyS3, FeatherS3 et ProS3 d’Unexpected Maker, nous avons également couvert de nombreuses cartes ESP32-S3 uniques comme la carte ESP32-S3 PowerFeather avec entrée solaire, la Waveshare ESP32-S3-Relay-6CH, l’ESP32-S3. Cartes de développement 4G et plus, n’hésitez pas à les consulter si vous êtes intéressé par les cartes ESP32 dotées de fonctionnalités avancées.

Spécifications inattendues du fabricant NANOS3

• ESP32-S3-WROOM-1-N8R2
  • MCU – Tensilica LX7 double cœur ESP32-S3 jusqu’à 240 MHz avec 512 Ko de SRAM, 16 Ko de SRAM RTC
  • Mémoire – 2 Mo de PSRAM QSPI
  • Stockage – Flash QSPI de 8 Mo
  • Sans fil – WiFi 4 et Bluetooth 5 LE + Mesh ;
• E/S
  • 2x CAN 12 bits
  • 3 DAC
  • 5x canaux TX/RX PWM
  • LED RVB intégrée
  • Prise en charge NeoPixel (jusqu’à 1515 Neopixels)
  • 27x GPIO répartis avec des bords crénelés au pas de 1,27 mm
  • Prise en charge JTAG
  • Broches D+/D- pour connecteur USB externe
• Pouvoir
  • Régulateur LDO 700 mA 3,3 V
  • Chargement de la batterie LiPo
  • Chemin d’alimentation optimisé pour une utilisation de la batterie à faible consommation
• Antenne – Antenne 3D à gain élevé intégrée ou connecteur u.FL externe
• Dimensions – 28 x 11 mm (le TinyPico Nano mesure 27 x 13 mm)
• Date de sortie – juillet 2023

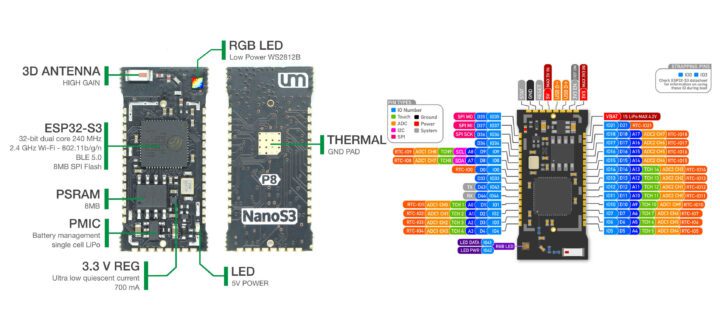

Pour plus de simplicité, la société fournit un schéma de brochage ainsi que des annotations de pièces pour la carte. Le brochage affiche également les connexions USB et Vin externes, ce qui facilite le démarrage.

Le NanoS3 est livré avec un chargeur de démarrage UF2 et CircuitPython préinstallé, permettant des mises à jour faciles du micrologiciel. En dehors de cela, la carte peut également être programmée avec MicroPython, ESP-IDF et Arduino IDE. La société propose également un guide de démarrage pour ceux qui souhaitent créer des applications autour de cette carte.

La carte est entièrement open source, donc des fichiers tels que des fichiers STEP 3D, des symboles et des empreintes KiCAD, des conceptions de référence, des schémas PDF, des références de brochage haute résolution et bien plus encore peuvent être trouvés sur le référentiel GitHub Unexpected Maker ESP32-S3.

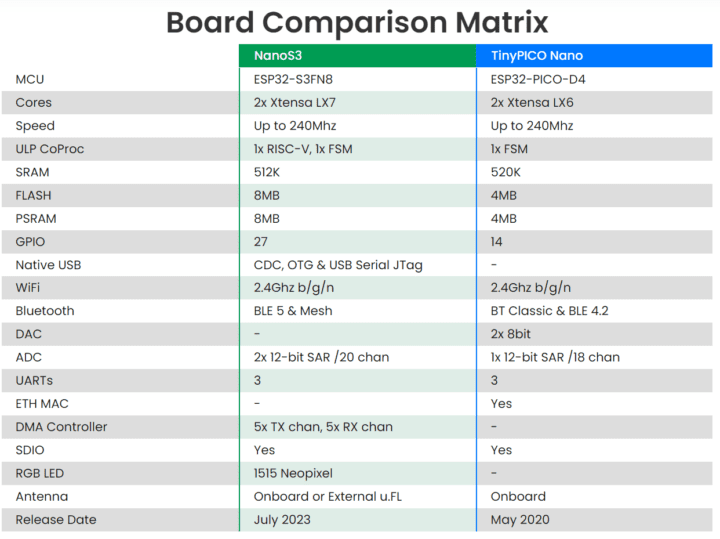

Le prix est de 19,00 USD et peut être trouvé sur la boutique en ligne Unexpected Makers. Dans le magasin, vous pouvez également obtenir une antenne uFL externe pour seulement 1 $. Pour plus de détails et une comparaison entre le NanoS3 et le TinyPICO Nano, visitez leur page produit.
