Si vous avez déjà passé du temps à construire des projets sur Raspberry Pi, vous avez probablement heurté ce mur frustrant : tout semble correct sur le papier, le code est propre, les composants sont les bons, et pourtant quelque chose ne fonctionne pas comme prévu. Le capteur donne des valeurs incohérentes. Le moteur hoquète. L’écran clignote sans raison apparente.
La plupart du temps, le coupable n’est pas le logiciel. C’est le câblage.
Pourquoi le câblage compte vraiment
Le Raspberry Pi est une carte puissante, mais elle fonctionne avec de faibles tensions et des tolérances de courant relativement basses. Cela la rend sensible à des choses qui n’auraient aucune importance sur un système industriel : [creationsgraphiques](https://creationsgraphiques.fr/boostez-les-performances-de-votre-raspberry-pi-4-le-guide-ultime-pour-une-alimentation-optimale/)
- La résistance accumulée dans un fil de liaison mal connecté.
- Les chutes de tension sur un long tracé en breadboard.
- Le bruit généré par des câbles mal positionnés trop proches d’une ligne de signal PWM.
Pensez-y comme à de la plomberie. La meilleure pompe du monde ne sert à rien si vos tuyaux sont sous-dimensionnés, pleins de coudes ou percés aux raccords. La pression au robinet sera décevante. C’est exactement le même principe ici. Les broches GPIO de votre Pi délivrent des signaux en milliampères et millivolts. La moindre dégradation sur le parcours du fil peut se traduire par des comportements aléatoires en bout de chaîne.
Le coût caché du câblage en breadboard
Les breadboards sont formidables pour prototyper, personne ne le conteste. Mais elles ont des compromis que l’on oublie facilement.
Les contacts à ressort internes d’une breadboard ajoutent de la résistance. Ces contacts se desserrent avec le temps, surtout avec une utilisation fréquente. Un fil qui semble bien enfiché peut n’être que marginalement en contact. Ajoutez une vibration, un changement de température ou simplement le mauvais angle, et votre capteur I2C commence à bugger ou votre relais se met à cliquer de façon aléatoire.
La breadboard convient pour des expériences courtes. Mais dès que votre projet grandit vers quelque chose destiné à tourner de façon fiable, un capteur domotique, un piège photographique ou une station météo, il est temps de revoir votre approche. [dotgnu](https://www.dotgnu.info/secret-booster-performance-raspberry-pi/)
Passer des breadboards aux assemblages de câbles sérieux
L’étape suivante consiste à souder ses propres connexions, à utiliser des borniers adaptés, ou à faire fabriquer des faisceaux de câbles sur mesure.
Les avantages de la soudure
La soudure est le premier pas naturel pour un hobbyiste. Un joint correctement soudé réduit considérablement la résistance et élimine l’instabilité mécanique d’une connexion par pression. Cela dit, sur des projets complexes avec plusieurs capteurs, actionneurs et lignes d’alimentation en parallèle, la gestion fil par fil devient rapidement désynchronisée et propice aux erreurs.

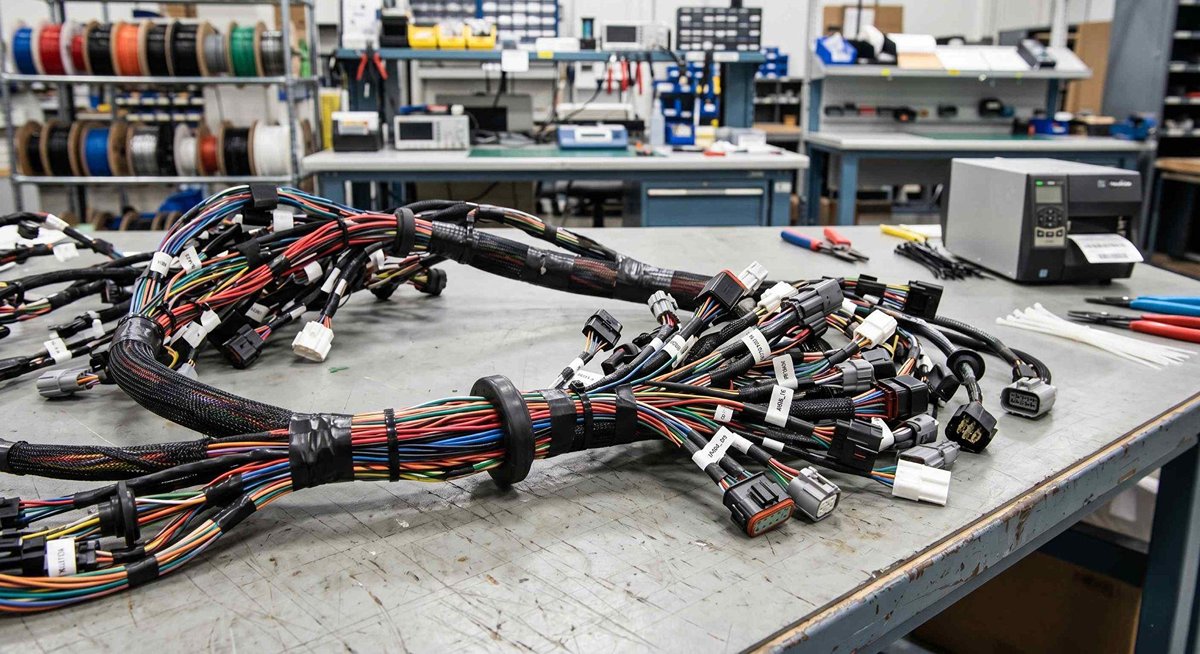

Utiliser des faisceaux de câbles
C’est là qu’intervient la notion de faisceau de câbles. Un faisceau regroupe des conducteurs de façon structurée et prédéfinie, les protège contre l’abrasion, les guide proprement et maintient un comportement électrique constant. Les fabricants spécialisés dans l’électronique ont acquis une expertise poussée dans ce domaine. La qualité et la précision d’un assemblage de faisceau de câbles de fabrication professionnelle, par exemple, reflète le niveau d’attention à l’ingénierie dont peuvent bénéficier même les projets embarqués à petite échelle qui ont besoin de résultats fiables et reproductibles.
Chute de tension, bruit, et pourquoi la section du fil est déterminante
C’est l’un des pièges les plus courants pour les constructeurs Pi : la section des fils.
Quand vous alimentez un servo, un driver moteur ou même une série de LED sur une ligne 5V, la consommation de courant devient significative. Un fil de liaison en 28 AWG convient parfaitement pour les lignes de signal, mais lui demander de transporter 500 mA vers un moteur pas à pas se traduira par une chute de tension visible sous forme de mouvements saccadés ou d’un refus de fonctionner.
La règle pratique : utilisez le fil le plus fin capable de transporter le courant sans résistance significative, mais pas plus fin.
- Pour les lignes de signal GPIO : du 28 AWG suffit généralement.
- Pour les fils d’alimentation et de masse : surtout sur une certaine distance, passez en 22 ou 20 AWG.
Lutter contre le bruit électrique
L’autre ennemi, c’est le bruit. Les signaux PWM, les alimentations à découpage et les moteurs en génèrent. Il ne faut pas faire cheminer vos fils de signal en parallèle et à proximité des lignes de puissance. Séparez-les autant que possible, et utilisez des paires torsadées pour les signaux différentiels. Cette rigueur dans le positionnement physique des câbles est la norme dans l’assemblage électronique professionnel. Le secteur du câblage industriel, par exemple, applique depuis longtemps des critères stricts de routage et de blindage dans l’automobile et l’électronique grand public, où la résistance aux interférences est primordiale.
Des améliorations concrètes applicables dès maintenant
Pas besoin de tout revoir d’un coup. Voici les changements qui auront le plus d’impact :
-
- Utilisez des fils de liaison de qualité : Tous les câbles de type Dupont ne se valent pas. Les versions bas de gamme ont des sertissages médiocres et des conducteurs trop fins. Investissez dans des assortiments de marques reconnues ou bien notés.
[dotgnu](https://www.dotgnu.info/secret-booster-performance-raspberry-pi/)
- Raccourcissez vos fils : Chaque centimètre de fil, c’est de la résistance en plus et une surface d’antenne supplémentaire pour capter du bruit. Minimisez la longueur des lignes de signal.
- Ajoutez des condensateurs de découplage : Un condensateur céramique de 100 nF placé près des broches d’alimentation d’un capteur ou d’un circuit intégré absorbe les pics de tension et réduit significativement le bruit.
- Torsadez vos paires alimentation/masse : Quand un fil d’alimentation et son fil de masse partent loin, torsadez-les ensemble. Ça réduit la surface de la boucle et limite les interférences électromagnétiques.
- Étiquetez tout : Simple mais redoutablement efficace : un schéma de câblage bien annoté vous permet de repérer les erreurs de connexion avant qu’elles ne causent des problèmes, et non après.
Quand un meilleur câblage débloque de vraies performances
Il existe une catégorie de projets Pi où un câblage soigné ne se contente pas d’améliorer la fiabilité, mais révèle des performances qui existaient déjà mais restaient inaccessibles faute d’une base électrique stable.
C’est le cas des périphériques SPI haute vitesse, des DAC audio et de certains modules caméra. Ces composants peuvent atteindre d’excellentes performances, mais ils sont sensibles au bruit et à l’intégrité du signal. Quand un problème vient d’une mauvaise connexion de masse ou d’un fil de signal trop proche d’un régulateur à découpage bruyant, les constructeurs ont tendance à incriminer le logiciel ou les spécifications matérielles.
Corriger le câblage, et voilà que le sifflement audio disparaît, que la caméra produit des images plus nettes, et que l’écran SPI ne souffre plus d’artefacts.
Un petit investissement aux retours bien réels
Un câblage amélioré n’est pas spectaculaire. Ça ne génère pas de posts enthousiastes sur les réseaux comme un nouveau module capteur ou une bibliothèque Python ingénieuse. Mais c’est fondamental. Les meilleurs composants du monde ne peuvent pas donner leur pleine mesure sur une base électrique défaillante. [creationsgraphiques](https://creationsgraphiques.fr/boostez-les-performances-de-votre-raspberry-pi-4-le-guide-ultime-pour-une-alimentation-optimale/)
La prochaine fois que votre projet Raspberry Pi se comporte de façon imprévisible, tourne à la moitié de la vitesse attendue, ou s’arrête sans explication apparente, commencez par le câblage avant d’accuser quoi que ce soit d’autre. La réponse s’y cache souvent depuis le début.
Un câblage propre, bien routé et de la bonne section, c’est l’amélioration qui vous rend service à chaque mise sous tension. Et une fois qu’on a constaté la différence, on ne revient plus à l’époque où les fils étaient traités comme une vulgaire contrainte.
