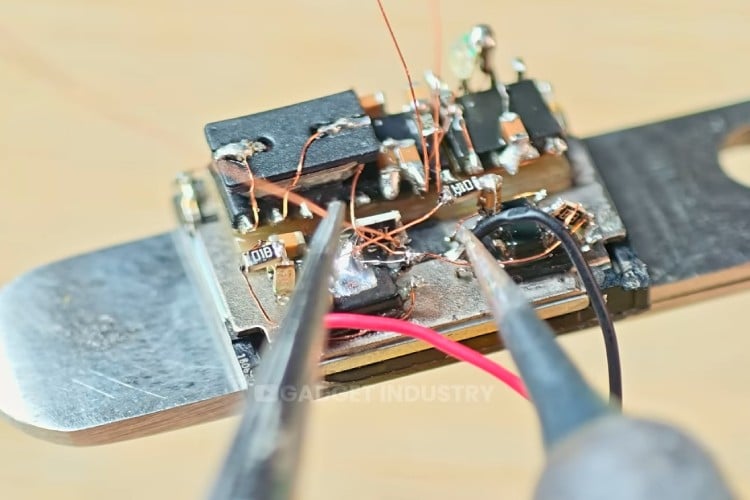

Réduire l’électronique grand public à ses limites pratiques est un thème récurrent dans le domaine du matériel de bricolage, et un projet récent de la chaîne YouTube Gadget Industry pousse cette idée à un extrême impressionnant. La construction est centrée sur un haut-parleur Bluetooth si petit qu’il réduit la taille d’un seul écouteur AirPods, tout en parvenant à fonctionner comme un haut-parleur portable conventionnel. Au cœur de la conception se trouve un modeste amplificateur audio Bluetooth de 3 W, associé à un micro haut-parleur mesurant seulement 18 × 14 mm. Les modules disponibles dans le commerce sont généralement beaucoup trop volumineux pour un format aussi petit, c’est pourquoi le constructeur les démonte complètement, en supprimant les sections de PCB inutiles et en repositionnant les composants pour minimiser l’encombrement. L’antenne PCB d’origine est sacrifiée et les pièces restantes sont empilées et câblées à la main dans une disposition dense mais délibérée dans le style d’un bug mort.

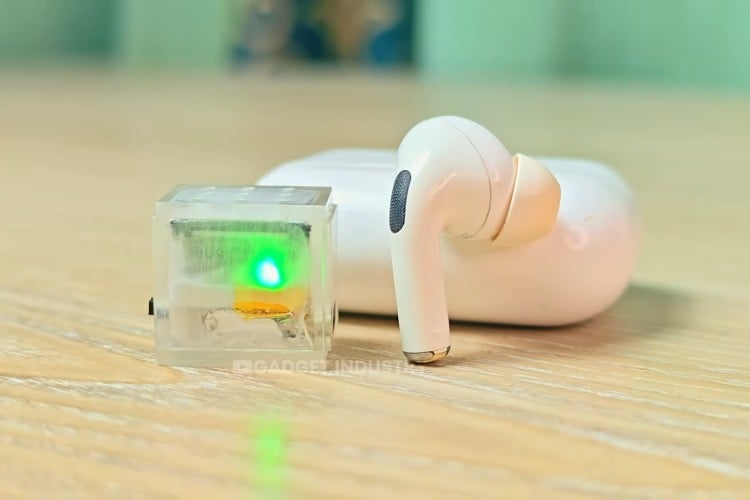

La gestion de l’énergie suit la même philosophie. Un circuit de charge basé sur le TP4056 est démonté et reconstruit pour s’adapter au volume contraint, puis connecté à une batterie LiPo de 60 mAh qui fournit juste assez d’énergie pour de courtes sessions de lecture. Un petit interrupteur à glissière complète la conception électrique, fournissant un contrôle de puissance de base sans ajouter de complexité. Du point de vue des systèmes embarqués, le circuit lui-même est simple. Au lieu de s’appuyer sur un boîtier imprimé en 3D, le projet utilise un boîtier en résine époxy fabriqué à la main. De fines feuilles de résine sont coulées, poncées jusqu’à obtenir une finition dépolie et découpées en panneaux qui forment un petit cube autour de l’électronique. Le résultat est un boîtier semi-transparent qui expose la nature DIY du projet tout en restant structurellement solide. Il s’agit d’une méthode de boîtier non conventionnelle, mais adaptée à l’échelle de la construction et évitant les tolérances et les limitations d’épaisseur de paroi courantes dans l’impression 3D de bureau. Lors des tests, le haut-parleur se comporte comme n’importe quel autre appareil audio Bluetooth, s’associant à un téléphone et écoutant de la musique sans problème. La sortie audio est, comme on pouvait s’y attendre, limitée par la taille et la capacité de la batterie.
