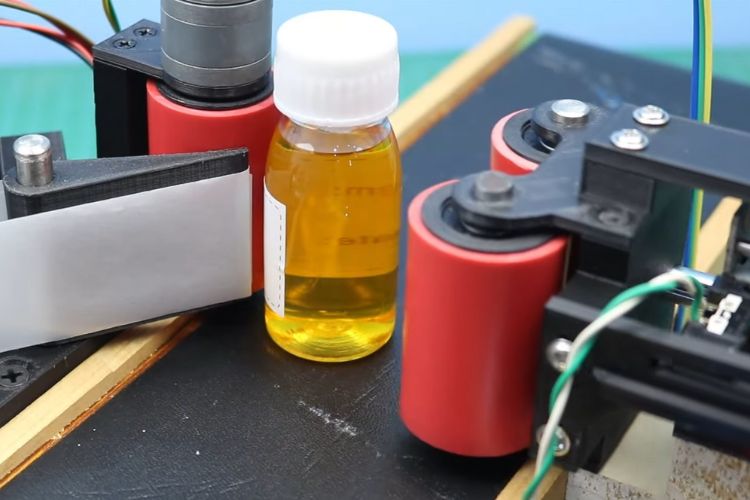

L’étiquetage des bouteilles manuellement prend un bon morceau de temps et d’efforts. En s’adressant à cela, les projets Easy Momed Channe YouTube Easy Made ont développé une machine d’étiquetage automatique DIY à l’aide d’un Arduino Nano, une solution intelligente pour accélérer l’étiquetage sur des bouteilles cylindriques.
Le projet comprend Pièces imprimées en 3D, Soutiens en boiset un mini-tapis roulant. Le travail combine moteurs pas à pas, Capteurs IRet un 16×2 LCD. Un moteur pas à pas NEMA17 est utilisé pour faire tourner le rouleau d’étiquette et le petit moteur micro-engrenage entraîne la courroie du tapis roulant. Les deux sont contrôlés à l’aide de pilotes de moteur et de relais, Arduino dirigeant leurs actions en fonction des entrées de capteur. En utilisant un potentiomètrenous sommes en mesure d’ajuster la vitesse de distribution et le calendrier pour différentes tailles d’étiquette et de produit. Un capteur IR est utilisé pour implémenter un compteur d’étiquettes. Le nombre d’étiquettes et l’état de fonctionnement sont affichés en temps réel sur l’écran LCD.
L’ensemble du mécanisme fonctionne sur un PCB personnalisé Cela gère toutes les connexions d’alimentation et de signal. Les relais changent la direction du moteur, aidant la machine à gérer différentes tâches d’étiquetage. Le matériel open source et la créativité de bricolage se rencontrent dans ce projet pour résoudre un problème réel, rationalisant le flux de travail d’étiquetage de bouteille sans avoir besoin de machines industrielles coûteuses.
