TOPAZ TZ170B FPGA Devkit propose des contrôleurs LPDDR4 durcis, MIPI D-Phy jusqu’à 2 Gbit / s par voie

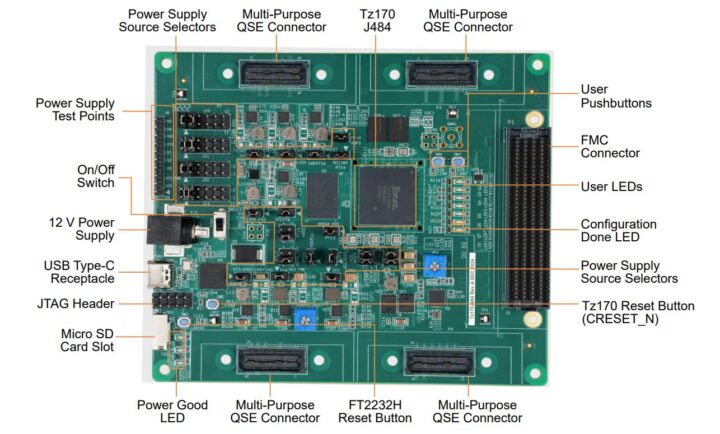

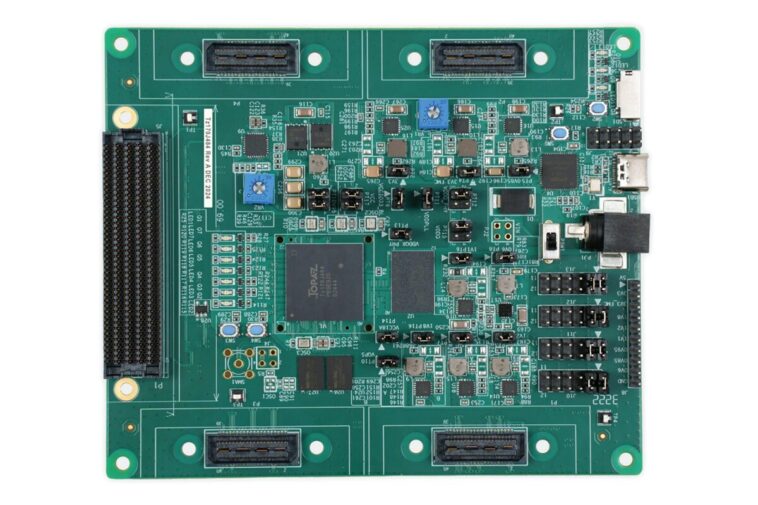

Le Topaz TZ170B FPGA Devkit d’Efinix est une plate-forme d’évaluation FPGA compacte construite autour du FPGA Efinix TZ170. Ce FPGA est construit autour d’un tissu quantique de 16 nm à faible densité de 16 nm et est livré dans un package BGA compact 484-ball Fineline.

La société mentionne que le conseil d’administration prend en charge le MIPI D-Phy au niveau matériel avec des débits de données allant jusqu’à 2 Gbps par voie par voie et des contrôleurs de mémoire LPDDR4 au niveau matériel, ce qui le rend idéal pour les systèmes embarqués à grande vitesse, le traitement de la vision et les conceptions SOC personnalisées. De plus, il comprend 256 Mbit de mémoire LPDDR4, des souvenirs Dual SPI ni Flash et des connecteurs QSE à grande vitesse pour Efinix ou des cartes fille personnalisées. L’expansion est en outre activée par un connecteur FMC à faible nombre de broches, un emplacement microSD, des LED utilisateur et des boutons push. Les options d’horloge comprennent des oscillateurs de 33,33, 50 et 74,25 MHz, et une gamme complète de sources d’alimentation réglementées à bord pour des opérations stables. Ces fonctionnalités rendent cet appareil utile pour des applications telles que Edge IA, la vision machine, l’automatisation industrielle et l’électronique grand public, où la taille compacte, les E / S flexibles et les interfaces à grande vitesse sont essentielles.

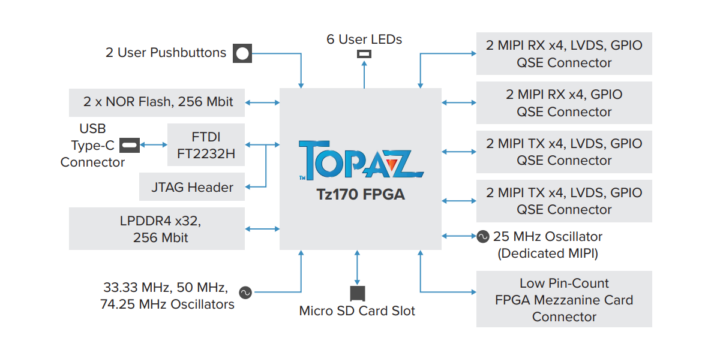

Topaz TZ170B Spécifications:

• FPGA – Efinix TZ170J484 FPGA dans un package BGA Fineline 484-ball
  • Basé sur un tissu quantique Efinix 16 nm
  • Interface MIPI Durcined MIPI (jusqu’à 2 Gbit / s par voie)
  • Contrôleur de mémoire LPDDR4 durci
• Mémoire – 256 Mbit x32 bits LPDDR4 SDRAM (jusqu’à 1,6 Gbit / s DDR)
• Stockage
  • 2x 256 Mbit SPI ni flash
  • Emplacement pour carte microSD
• E / S à grande vitesse
  • Connecteurs 4x QSE pour MIPI, LVDS et GPIO
  • Connecteur de comptage à faible broche (LPC) de carte mezzanine FPGA (FMC)
• Options d’horloge – Oscillateurs de 33,33 MHz, 50 MHz et 74,25 MHz
• Port USB – USB Type-C pour la configuration
• Débogage – En-tête JTAG
• Mission
  • LED utilisateur 6x
  • 2x commutateurs à bouton-poussoir
  • Power bonne LED
  • Configuration FPGA FAIT LED
• Alimentation électrique
  • Entrée 12v CC (via la prise baril)
  • Régulateurs à bord – 0,62 V, 0,85 V, 0,95 V, 1,1 V, 1,2 V, 1,8 V, 3,3 V, 5,0 V
• Dimensions – N / A

En écrivant les spécifications, j’ai eu du mal à comprendre les spécifications de la mémoire, voici donc une explication simplifiée. La carte de développement dispose d’une puce de mémoire LPDDR4 de 256 Mbit (32 Mo) avec un bus de données 32 bits, permettant des transferts de données rapides jusqu’à 1,6 Gbit / s par ligne de données. En outre, il existe deux appareils SPI ni Flash de 256 Mbit qui fournissent un stockage non volatile pour le firmware et les courants de bits. Les connecteurs QSE fournissent une expansion et une interface pour MIPI, LVDS et GPIO.

En termes de logiciels, le kit de développement J484 est livré avec une prise en charge des logiciels complète via la suite logicielle Efinity, qui est gratuite pour un an avec le kit. Efinity propose une chaîne d’outils de développement FPGA complète de la conception RTL à la génération Bitstream, qui comprend la synthèse, le lieu et la route, la simulation, le débogage et l’analyse de synchronisation. Les utilisateurs peuvent également demander une année de maintenance supplémentaire sans frais. Le logiciel prend en charge le développement de conceptions logiques personnalisées et d’implémentations SOC et comprend des outils adaptés aux interfaces FPGA Topaze. Vous pouvez trouver les informations liées au logiciel sur la page du produit du logiciel Efinity.

Auparavant, nous avons écrit sur divers kits de développement FPGA, notamment le FPGA Tinybeast récemment annoncé basé sur Microchip Polarfire MPF100T ou MPF300T FPGA. Il y a aussi la famille FPGA MachxO5D-NX semi-conductrice de réseau, qui intègre une root matérielle de confiance (ROT) dans des FPGA à faible puissance. Nous avons également écrit sur le Trenz Electronic TE0950-03-EGBE21A FPGA d’évaluation FPGA avec AMD Versal AI Edge XCVE2302-1LSESFVA784 SOC FPGA.

Le Topaz TZ170B FPGA Devkit peut être acheté auprès de Digikey pour 400,00 $. Plus d’informations peuvent être trouvées sur la page des produits.
