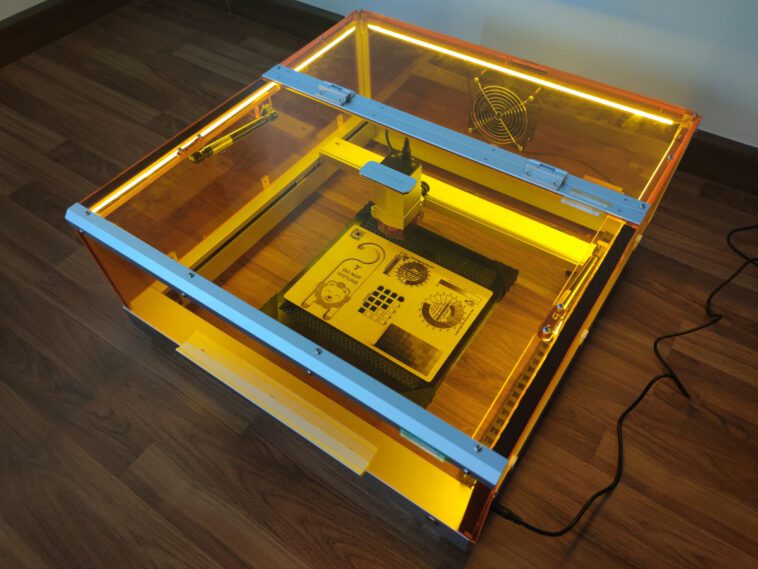

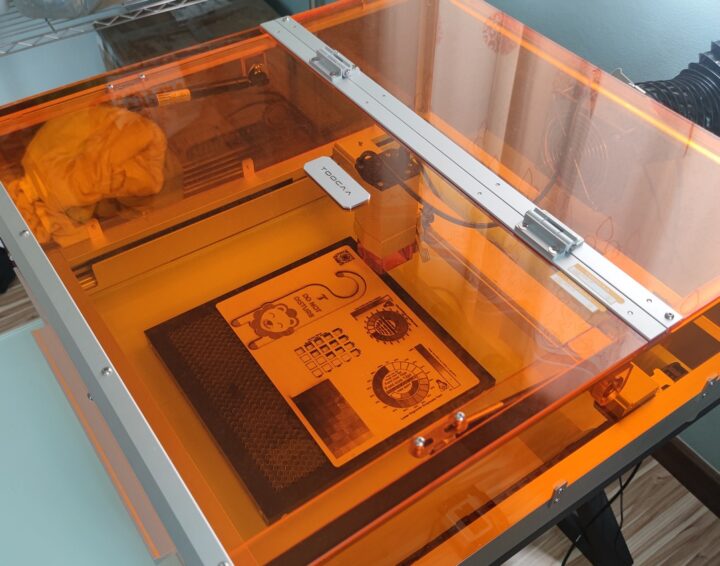

TOOCAA L2 Review – Un graveur et découpeur laser 20 W entièrement fermé axé sur la sécurité

TOOCAA L2 est un graveur et découpeur laser entièrement fermé avec un module laser de 10 W ou 20 W utilisant des couvercles en acrylique orange et divers capteurs pour plus de sécurité. Le module laser est conforme à la certification de sécurité laser de classe 1 et la machine de gravure et de découpe fonctionne avec une gamme de matériaux adaptés aux créateurs qui souhaitent couper ou/et sculpter des pièces ou fabriquer des pièces haute résolution.

La société nous a envoyé un échantillon du TOOCAA L2 avec un modèle laser de 20 W, une pompe pneumatique, une plaque en nid d’abeille et quelques consommables pour test. Nous procéderons d’abord au déballage de tous les éléments et à l’assemblage, avant de tester le graveur et le découpeur laser dans divers scénarios.

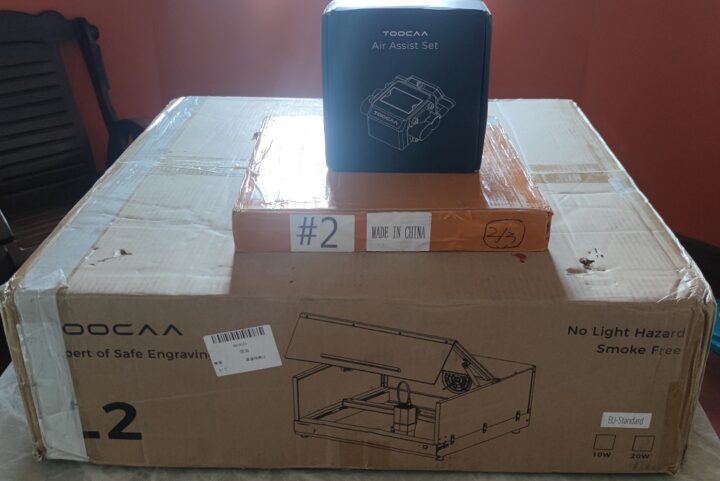

Déballage de TOOCAA L2

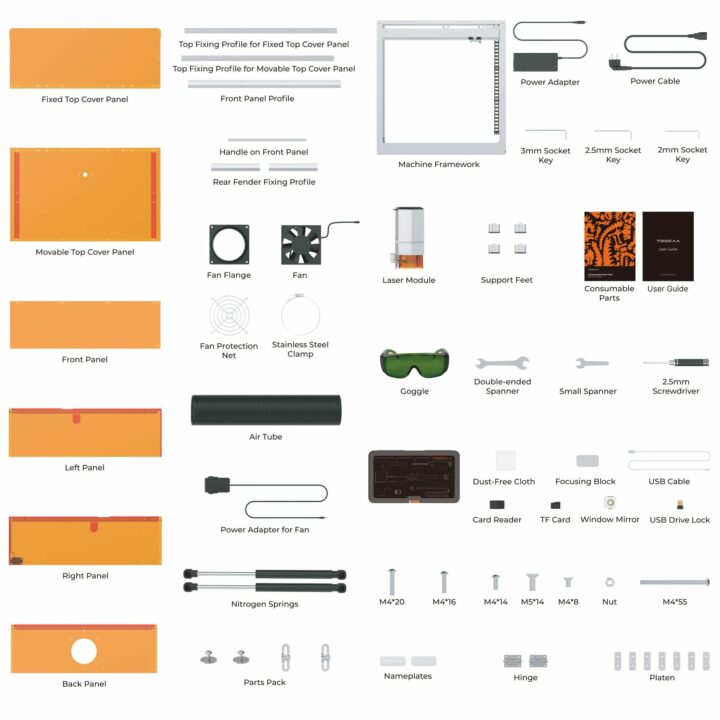

Le kit de révision que nous avons reçu comprend trois packages de TOOCAA. Chaque package contient différents composants. avec de la mousse percée pour soutenir chaque pièce et du carton à angle droit le long des quatre coins de l’emballage pour éviter tout dommage pendant le transport. Ouvrons-les pour découvrir ce que nous avons…

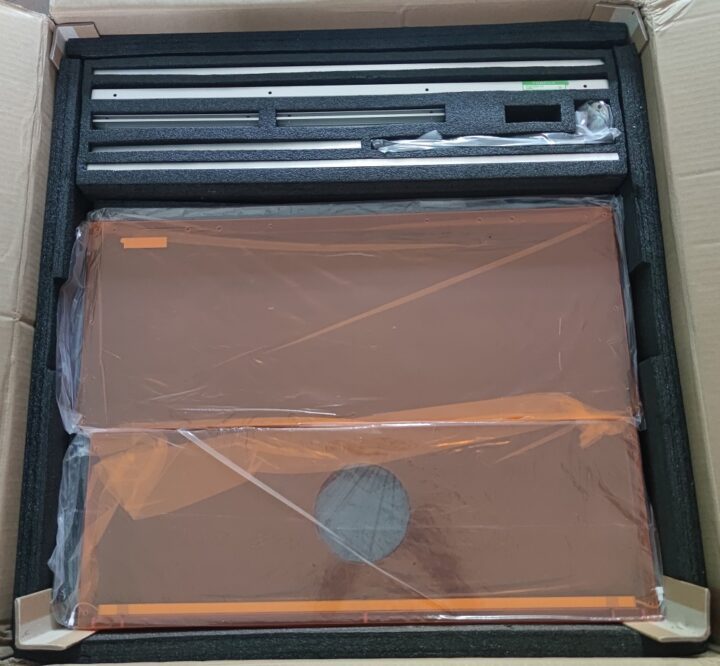

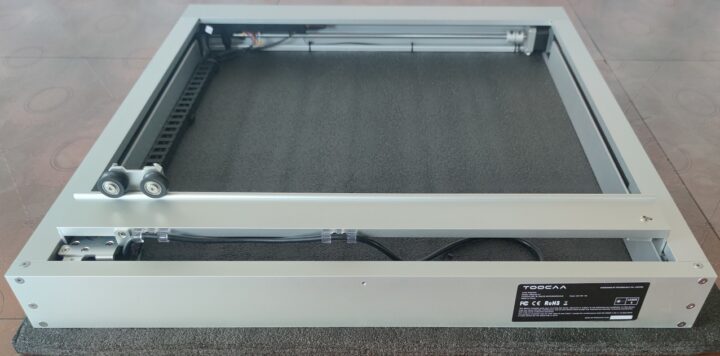

La grande boîte est livrée avec le graveur laser TOOCAA L2.

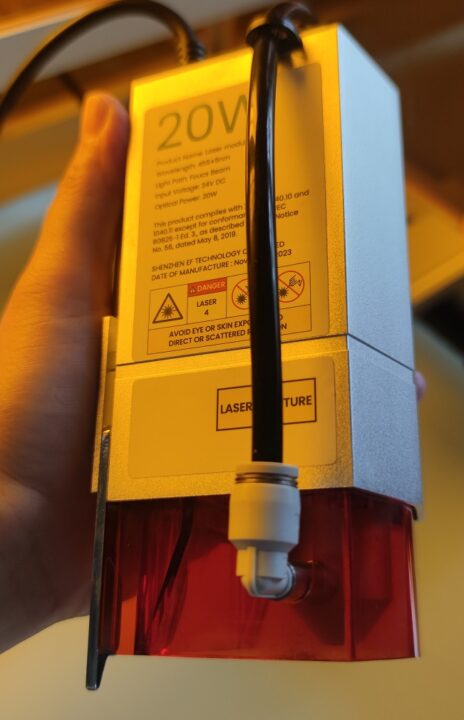

Le module laser comporte des diodes qui émettent de la lumière en utilisant de l’électricité d’une longueur d’onde de 455 nanomètres +- 5 nanomètres. Il utilise une alimentation en courant continu de 24 V, une puissance de 20 watts et est livré avec un système de protection contre les faisceaux laser et un filtre de lumière bleue.

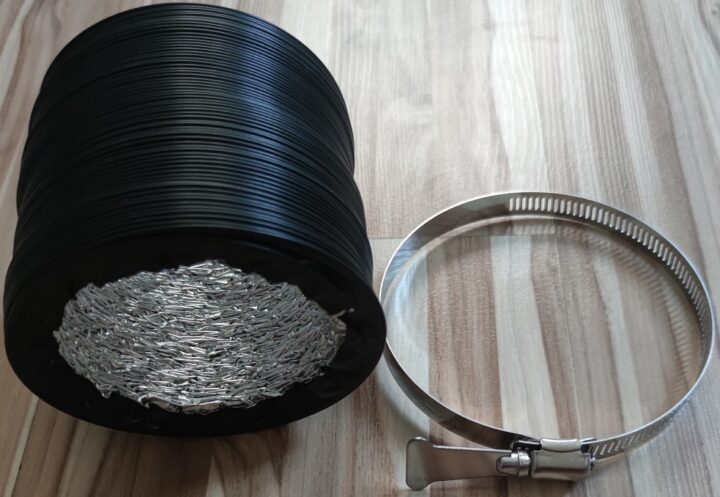

Il existe également un conduit d’évacuation rétractable en feuille d’aluminium pour évacuer les fumées par votre fenêtre ou toute autre ouverture.

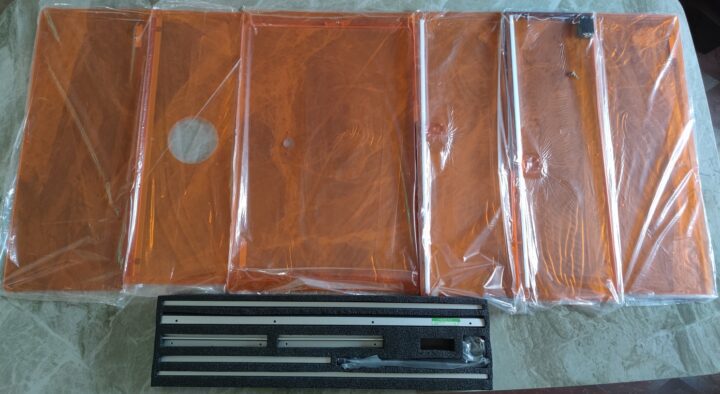

Le boîtier est composé de six feuilles d’acrylique transparent orange, chacune de 5 millimètres d’épaisseur, et que nous devrons fixer à la machine.

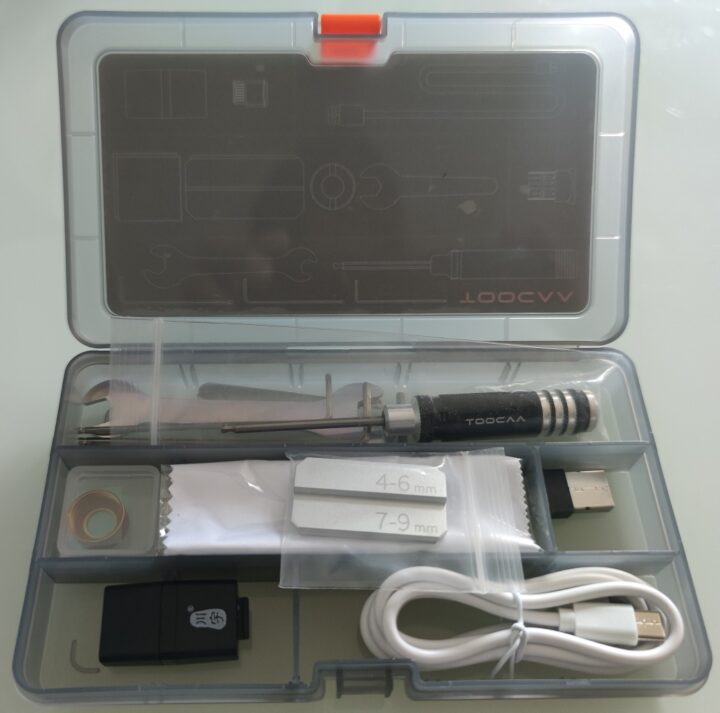

Une boîte à outils comprend une carte microSD de 4 Go, un verrou de lecteur USB, un câble USB Type-C, un tournevis, des clés hexagonales, une barre de mise au point fixe et d’autres accessoires.

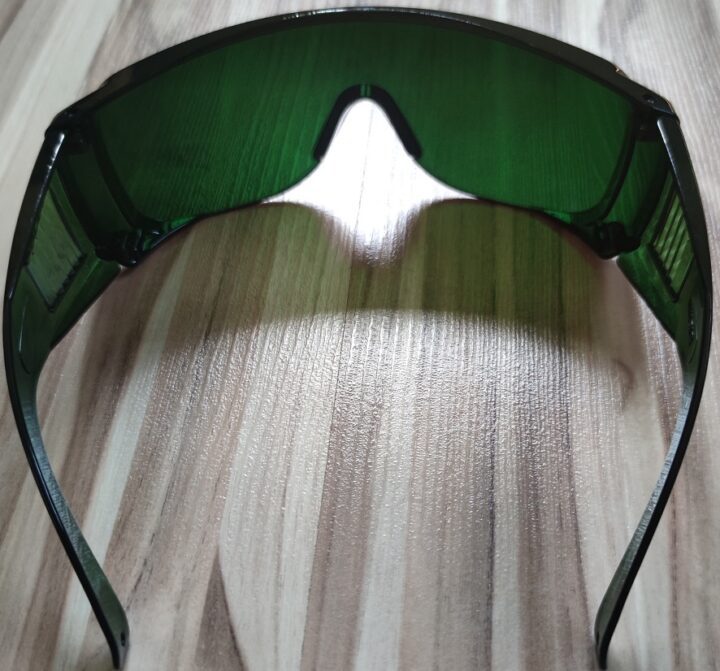

Bien que le TOOCAA L2 soit un graveur laser entièrement protégé, la société a néanmoins inclus des lunettes de sécurité avec le kit de protection des yeux.

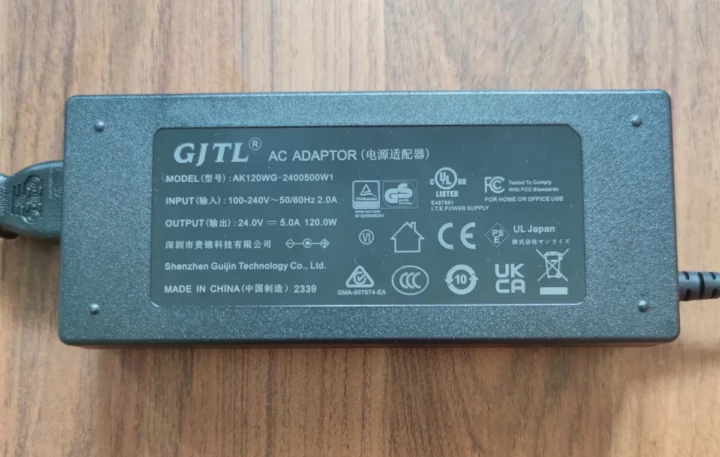

La machine est alimentée par un adaptateur 24 V/3 A qui prend une entrée et une sortie CA 100-240 V via une prise CC 5,5 mm.

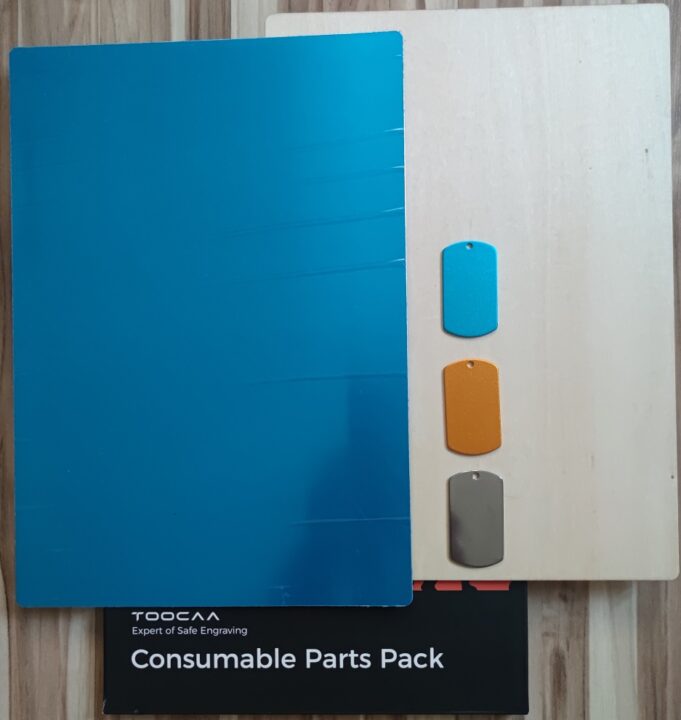

Le « pack de pièces consommables » TOOCAA est livré avec du contreplaqué de tilleul de 1/8″, une feuille d’aluminium, des étiquettes militaires gravées en aluminium de deux couleurs et une étiquette militaire en acier inoxydable.

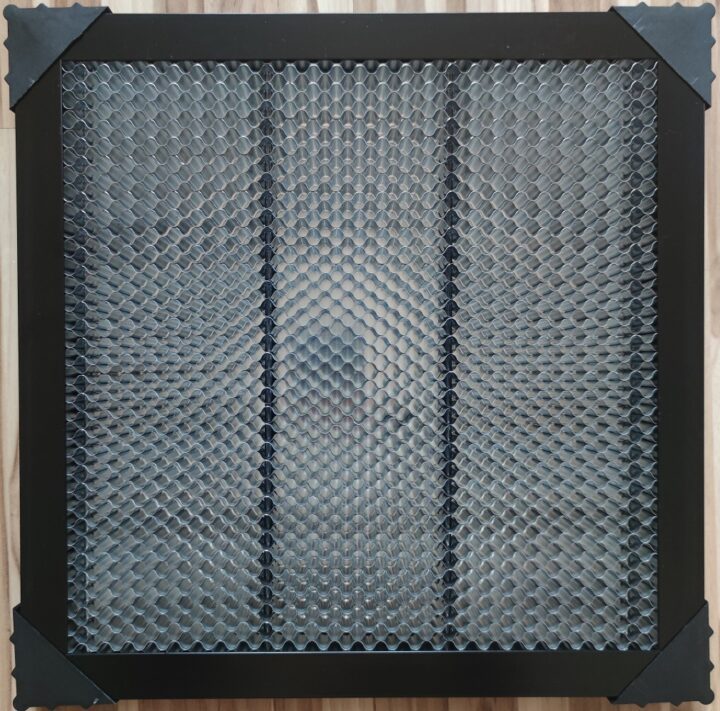

Ouvrons maintenant un autre package avec le panneau de travail en nid d’abeille.

Principales caractéristiques:

• Dimensions – 320 x 320 x 22 mm millimètres
• Utilisé pour placer des matériaux à découper ou à graver
• Livré avec une feuille d’aluminium (320 x 320 x 1 mm) pour protéger la table/bureau
• Matériaux – Acier et aluminium

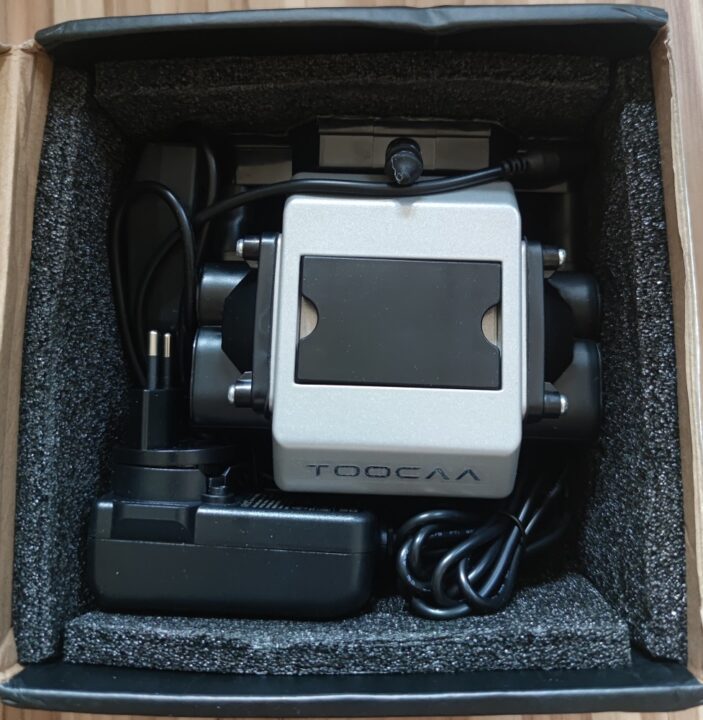

Le dernier package est livré avec le kit d’assistance pneumatique pour la machine TOOCAA L2.

Le kit d’assistance pneumatique TOOCAA crée un flux continu d’air comprimé pour éliminer les débris et les fumées qui peuvent se produire pendant le processus de gravure ou de découpe au laser. Il protège l’objectif et prolonge la durée de vie du module laser. Cela améliore également la qualité du travail de gravure ou de découpe.

Principales caractéristiques

• Débit d’air maximum – 30 litres/minute
• Bruit – 40 dB
• Adaptateur secteur 24 V/1 A

Spécifications du TOOCAA L2

• Taille du point – 0,27 x 0,15 mm
• Zone de travail – 415 x 395 mm
• Vitesse de gravure – Jusqu’à 400 mm/s
• Tension d’entrée – 24 V/5 A
• Logiciels pris en charge – LightBurn ou LaserGRBL
• Système d’exploitation – Windows, MacOS ou Linux
• Méthode de connexion – USB Type-C ou carte microSD
• Dimensions – 645 x 617 x 306 mm
• Poids – 13 kg
• Matériau de la machine – Alliage d’aluminium
• « Matériau du boîtier intelligent » – Plaque acrylique et alliage d’aluminium

Principaux types de machines de gravure laser

1. Graveurs laser à diode – Ce sont des dispositifs optoélectroniques qui convertissent l’énergie électrique en lumière. Il en résulte une lumière cohérente de haute intensité. qui sert à sculpter des objets. Ce type de machine devient très populaire auprès des amateurs en raison de son petit prix et de son prix abordable.
2. Graveurs laser CO2 – Ces machines utilisent un faisceau de dioxyde de carbone pour pénétrer les matériaux. L’efficacité est faible et convient à la gravure et à la découpe de matériaux non métalliques tels que le papier, le tissu, le cuir, l’acrylique et le bois.
3. Graveurs laser à fibre – Les machines laser à fibre créent un faisceau laser puissant en envoyant une lumière de haute intensité le long d’un câble à fibre optique. Il est généralement dopé à l’ytterbium pour libérer une énergie de grande capacité sous forme de photons.

Avant d’acheter une machine de gravure laser, vous devez savoir avec quel matériau vous allez travailler. Par exemple, les machines laser au dioxyde de carbone sont idéales pour l’acrylique transparent, et les graveurs laser à diode conviennent au travail du bois. Mais graver du métal nécessite une vitesse plus rapide. Est-il nécessaire d’utiliser un laser galvanique ou à fibre ? Pour les débutants, un graveur laser à diode de bureau semble plus adapté car la machine est légère, facile à utiliser et nécessite peu d’entretien. Les machines laser au dioxyde de carbone et laser à fibre nécessitent plus de maintenance.

Points forts et conseils de TOOCAA L2

Des dispositifs de sécurité

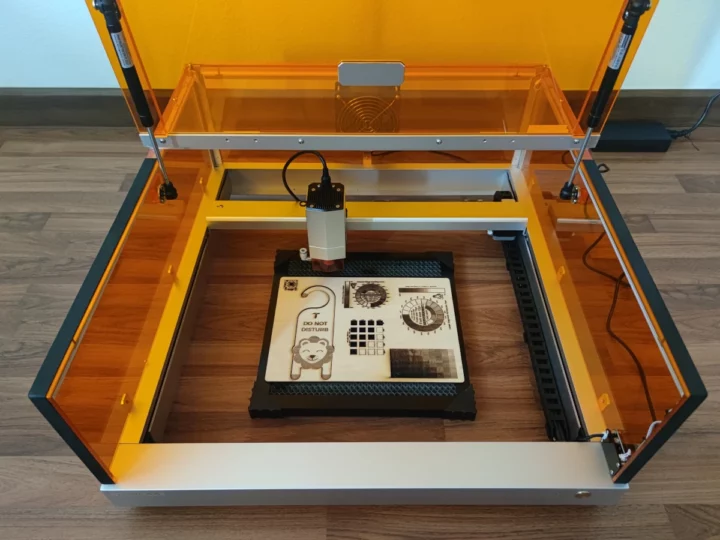

Le TOOCAA L2 est un package tout-en-un, l’assemblage est simple et vous pouvez utiliser la machine quelques minutes après l’avoir reçue. Il y a très peu de risque que la machine ne fonctionne pas en raison d’erreurs de l’utilisateur après l’assemblage, car toutes les pièces principales sont préassemblées. Le mouvement de l’axe XY est assuré par des glissières et des courroies. Le graveur laser est équipé de deux moteurs pas à pas utilisant des roues à roulement à billes et des rails profilés en aluminium de haute qualité.

Le TOOCAA L2 met également l’accent sur la sécurité de l’utilisateur avec une conception entièrement fermée protégeant l’utilisateur du laser et des fumées grâce à un tuyau d’échappement et un ventilateur. De plus, le module laser a obtenu la certification de sécurité laser de classe 1.

Quelques points saillants en matière de sécurité :

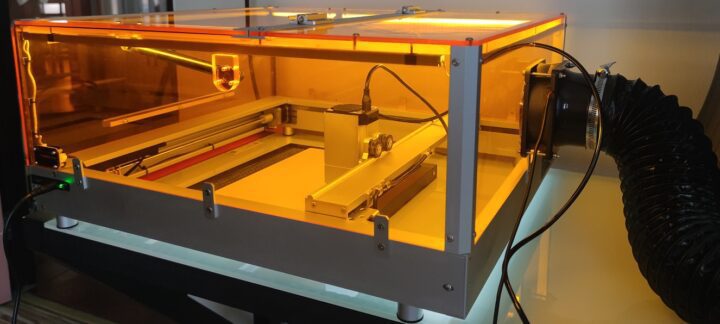

• Ventilateur d’extraction – La fumée produite pendant le processus de coupe peut être évacuée par une fenêtre ou un purificateur d’air, ce qui rend le système plus sûr et plus sain à utiliser.
• Détection d’inclinaison – Un système d’avertissement d’inclinaison et de collision gyroscopique arrête automatiquement la machine et le module laser lorsque l’angle entre la machine et le plan horizontal est supérieur à 15 degrés.
• Détection de flamme – L’alarme de détection de flamme arrêtera la sortie laser lorsque la machine ou la pièce est en flammes, et le module laser reviendra automatiquement au point de départ. La machine a besoin d’un redémarrage dans cet état.

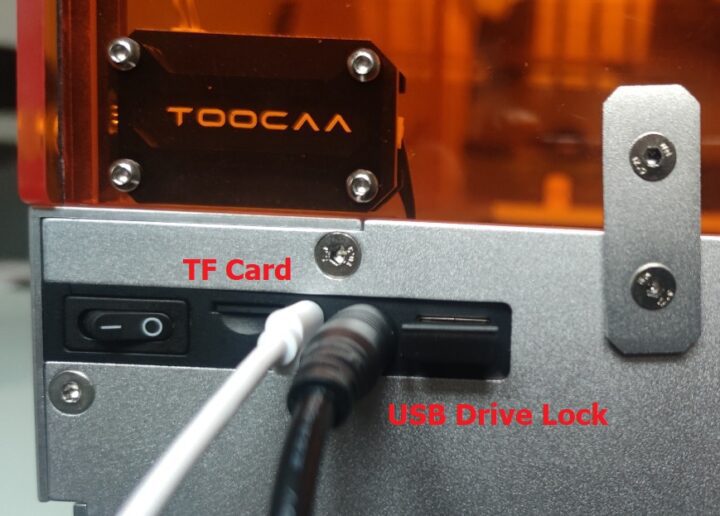

• Verrouillage de clé USB – C’est l’équivalent d’une clé de voiture pour votre graveur laser. L’appareil ne peut être allumé que si le verrou de clé USB est inséré dans le port USB Type-A afin d’empêcher les enfants d’utiliser la machine sans la surveillance d’un adulte et d’éliminer les risques de sécurité associés.

Matériaux pris en charge et paramètres de puissance et de vitesse du laser

Le graveur et découpeur laser TOOCAA L2 peut couper ou graver divers matériaux nécessitant différents réglages de puissance et de vitesse laser. Le tableau ci-dessus répertorie les paramètres recommandés pour différents matériaux, mais notez que ces valeurs sont fournies à titre de référence uniquement en raison des variations d’un matériau donné. Une puissance plus élevée ou des vitesses plus lentes produisent généralement des résultats plus profonds, tandis qu’une puissance plus faible ou des vitesses plus rapides produisent des résultats moins profonds.

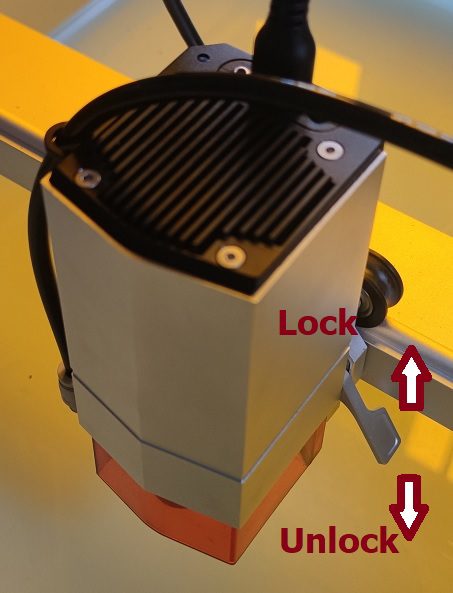

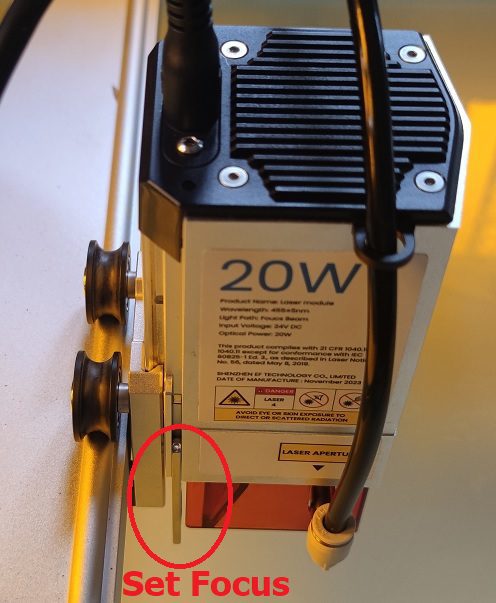

Réglage de la mise au point laser

Tout comme les autres graveurs laser que nous avons examinés, la mise au point laser doit être ajustée. Quelques machines de gravure laser prennent en charge la mise au point automatique, mais la TOOCAA L2 nécessitait une mise au point manuelle comme beaucoup de ses pairs. Quatre étapes principales sont nécessaires :

1. Placez la pièce à sculpter
2. Déverrouillez la tête laser
3. Déplacez la touche de mise au point vers le bas pour qu’elle atteigne la cible.
4. Verrouillez la tête laser

Remarques

• Veuillez vous assurer que la distance focale du module laser est correcte et que la lentille du module laser est propre. Nous pouvons le nettoyer avec un chiffon sans poussière imbibé d’alcool lorsque le laser est éteint.
• La distance de mise au point entre la tête laser et la cible sera d’environ 1 centimètre.
• La table de travail doit être protégée à l’aide de tôles d’acier ou d’autres matériaux que le laser ne peut pas facilement pénétrer.

Préparation du TOOCAA L2 à l’utilisation et au logiciel

Veuillez allumer la machine dans l’ordre suivant :

1. Allumez la pompe à air
2. Allumez le ventilateur d’extraction
3. Allumez l’interrupteur de la machine de découpe laser.

Étapes avant de commencer la gravure laser

1. Chargez le fichier dans la découpeuse laser
2. Placez la pièce à usiner et définissez la position de départ pour la découpe ou la gravure.
3. Régler la distance de mise au point
4. Fermez le capot de la machine.

Logiciel de gravure laser

La découpeuse laser TOOCAA L2 est compatible avec les deux logiciels laser les plus populaires utilisés en connectant la carte de commande TOOCAA L2 à un ordinateur avec un câble USB Type-C :

• Logiciel Lightburn pour contrôler la machine de gravure et de découpe laser, ainsi que pour concevoir et éditer des pièces. Il est compatible avec Windows, macOS et Linux. Visitez le site officiel de Lightburn pour télécharger une version d’essai gratuite pendant 30 jours.
• LaserGRBL est un logiciel gratuit et open source destiné à un usage amateur et professionnel, publié sous licence GPL v3.0. Vous pouvez télécharger LaserGRBL pour Windows sur le site officiel.

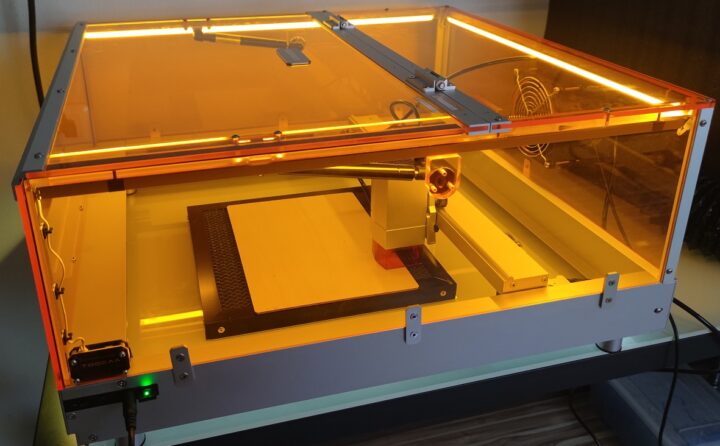

Premiers pas avec le TOOCAA L2

TOOCAA fournit un fichier pour un panneau « Ne pas déranger » dans la microSD de 4 Go et divers documents comme suit :

• TOOCAA L2 User Guide V1.1.pdf – Manuel d’utilisation du graveur laser
• TOOCAA L2.lbdev – Manuel d’utilisation pour LightBurn avec paramètres optimisés pour le TOOCAA L2
• TOOCAA_L2_Case(10W) V1.0.gc » – Exemple de fichier de code G pour découper et graver un panneau « Ne pas déranger ».

Voici les principales étapes pour commencer :

• Insérez le verrou de la clé USB
• Connectez le cordon d’alimentation à la machine.
• Insérez la carte microSD avec un fichier de travail (par exempleTOOCAA_L2_Case(10W) V1.0.gc)
• Allumez l’interrupteur de la machine.

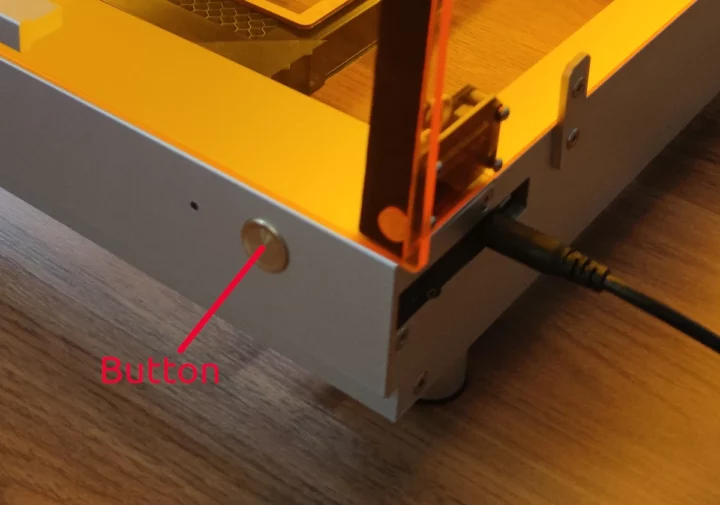

• Appuyez une fois sur le bouton situé à l’avant de la machine pour déplacer la tête laser jusqu’au point de départ de la pièce.
• Appuyez deux fois sur le bouton situé à l’avant de la machine pour démarrer le processus de gravure laser.

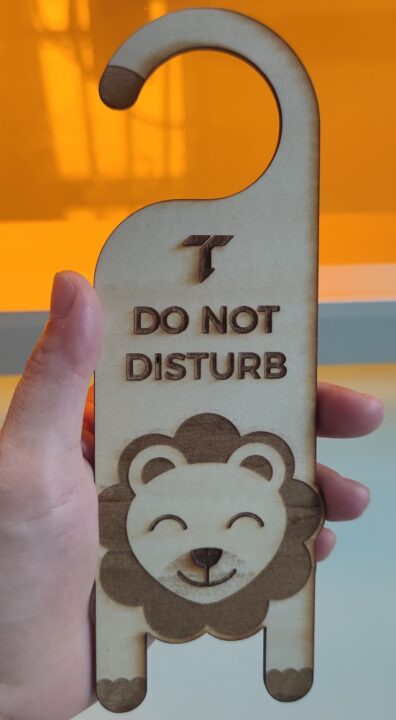

• Après quelques minutes, vous recevrez un panneau « Ne pas déranger » à attacher à la poignée de porte de votre chambre.

Remarques : Vous souhaiterez porter les lunettes de sécurité vertes fournies pour regarder la machine pendant qu’elle fonctionne afin de protéger vos yeux de la lumière bleue provenant des diodes laser.

Matériau – contreplaqué de 3 mm
Dimensions : 17,5 x 6,5 cm
Durée estimée : 18 minutes

Vous pouvez regarder le processus (accéléré cinq fois) dans la vidéo intégrée ci-dessous.

Tests détaillés de la machine de gravure et découpe laser TOOCAA L2

Tests de puissance et de vitesse du laser

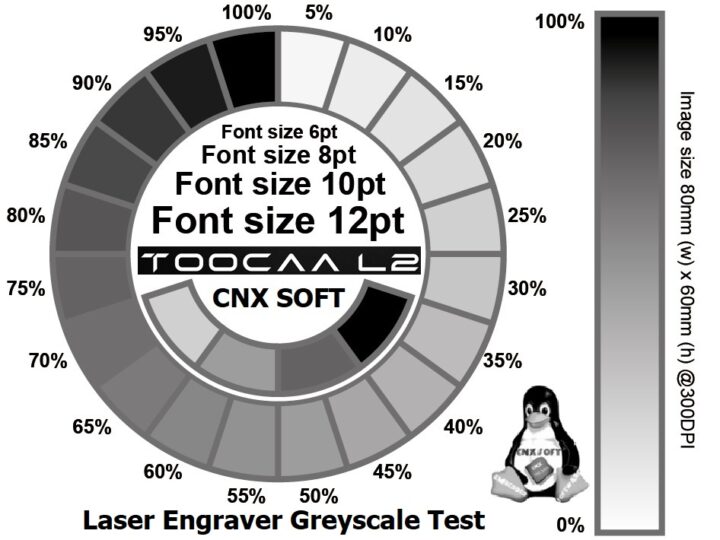

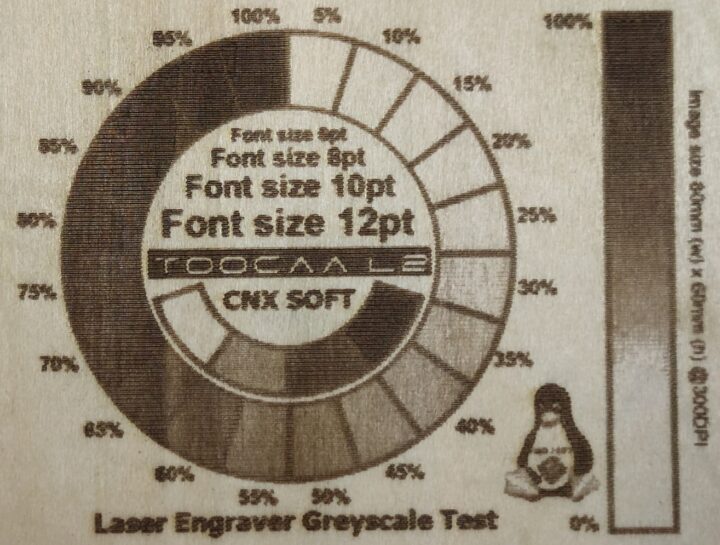

Le premier « test en niveaux de gris » permettra à la machine de graver du contreplaqué avec un échantillon d’image avec différents niveaux de gris de 5 % à 100 %. Nous utiliserons LaserGRBL pour tous les tests restants de cette test.

Paramètres:

• Matériau – contreplaqué de 3 mm
• Dimensions – 11 x 8,3 cm
• Vitesse de gravure – 1 500 mm/minute
• Puissance – 0 – 40%
• Mode Laser – M4 – Puissance Dynamique
• Résolution d’image – 300 dpi
• Temps estimé – 16 minutes

Vous pouvez regarder la gravure du test en niveaux de gris dans la vidéo ci-dessous accélérée trois fois.

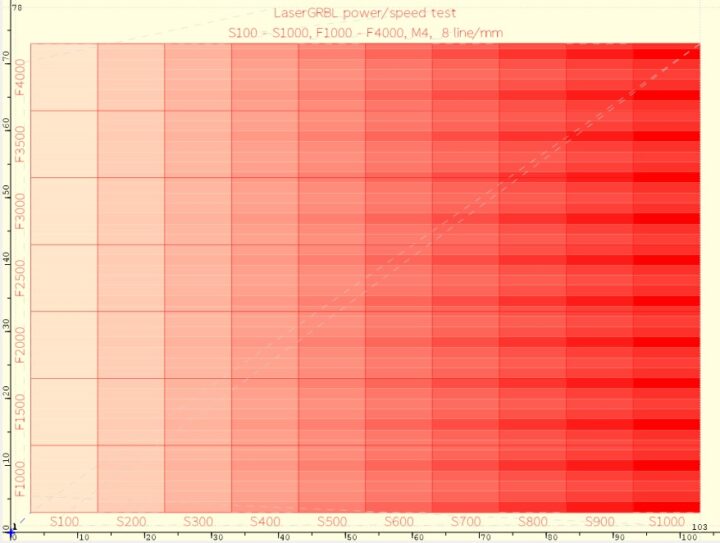

L’échantillon suivant est un test similaire avec des vitesses de gravure variables de 1 000 à 4 000 mm/minute.

Paramètres:

• Matériau – contreplaqué de 3 mm
• Dimensions – 10 x 7 cm
• Vitesse de gravure – 1 000 à 4 000 mm/minute
• Puissance – 0 – 40%
• Mode Laser – M4 – Puissance Dynamique
• Qualité – 8 lignes/mm
• Temps estimé – 30 minutes

Nous avons également tourné une vidéo accélérée 5 fois pour montrer le processus de gravure en action.

Test de coupe TOOCAA L2

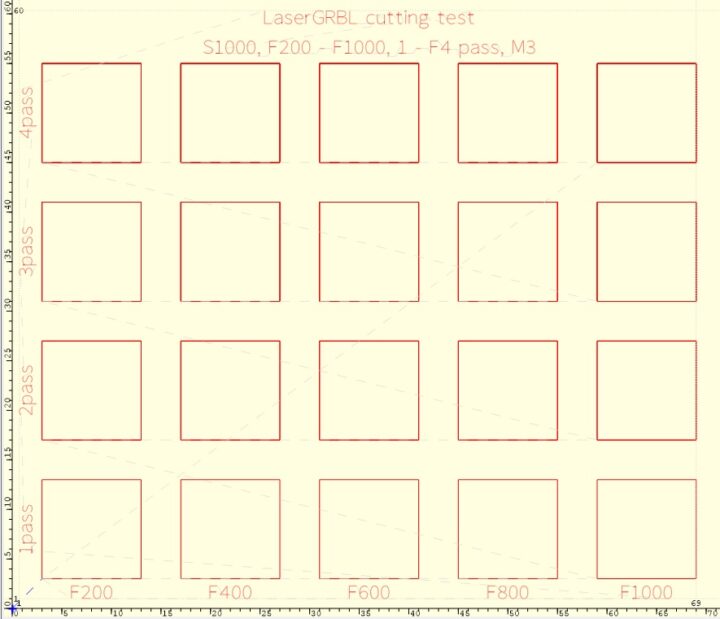

L’exemple ci-dessous teste la découpe à différentes vitesses et avec une à quatre passes.

Paramètres:

• Matériau – contreplaqué de 3 mm
• Dimensions – 7 x 6 cm
• Vitesse de gravure – 200 à 1 000 mm/minute
• Puissance – 80%
• Mode Laser – M3 – Puissance Constante
• Temps estimé – 5 minutes

Ce test montre que le TOOCAA L2 peut couper du contreplaqué de 3 mm à une puissance laser de 80 % dans les conditions suivantes.

• Un passage à 200 mm/minute
• Deux passages à 200, 400 et 600 mm/minute
• Trois passes à 200, 400, 600 et 800 mm/minute
• Quatre passes à 200, 400, 600, 800 et 1 000 mm/minute

La vidéo de démonstration ci-dessous est accélérée deux fois. La pompe à air comprimé permet d’obtenir des coupes de bonne qualité sans zones brûlées.

Test de précision

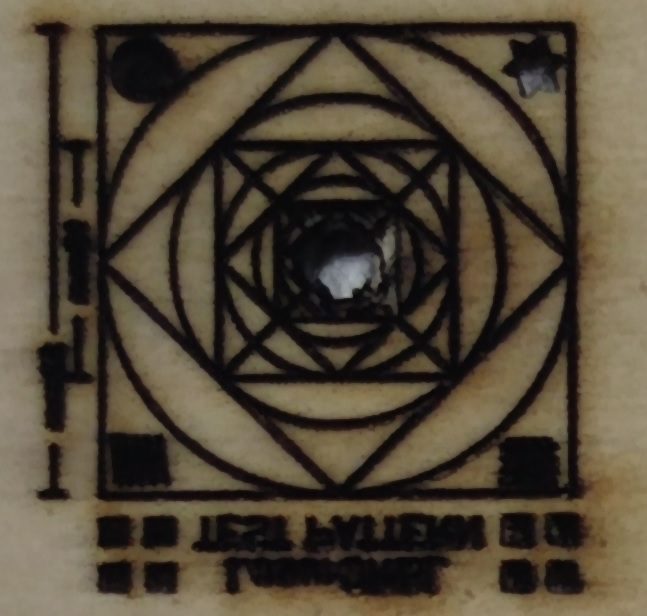

La petite mire de test de 20 x 20 mm ci-dessous est utilisée pour vérifier la précision de la machine, l’épaisseur du point laser et la focalisation du laser.

Paramètres

• Matériau – contreplaqué de 3 mm
• Dimensions – 24 x 22 cm
• Vitesse de gravure – 1 000 mm/minute
• Puissance – 0 – 100 %
• Mode Laser – M4 – Puissance Dynamique
• Temps estimé – 1 minute

La vidéo du test de précision est diffusée en temps réel.

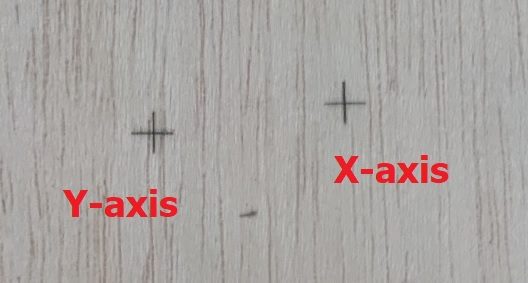

Test d’agitation

Nous testerons la fiabilité/répétabilité de la machine en gravant une petite croix de référence. Une fois la croix gravée, la machine est réglée pour déplacer le module laser selon des mouvements irréguliers le long d’un axe pendant quelques minutes, puis revient à la position d’origine pour graver à nouveau la croix. Si le test réussit, les premier et deuxième croisements se chevaucheront parfaitement. Nous avons effectué le test deux fois : une fois pour l’axe X et une autre fois pour l’axe Y, et les résultats sont tous bons, comme vous pouvez le voir sur la photo et les vidéos ci-dessous.

Paramètres du test de secousse sur l’axe X

• Longueur – 300 mm
• Limite de vitesse – 4000 mm/s
• Vitesse de gravure : 1000 mm/m et puissance : 100 %
• Temps estimé – 3 minutes

Paramètres pour le test de secousse sur l’axe Y

• Longueur – 200 mm
• Limite de vitesse – 4000 mm/s
• Vitesse de gravure : 1000 mm/m et puissance : 100 %
• Temps estimé – 1 minute 30 secondes

Le test de secousse sur l’axe X peut être vu en temps réel dans la vidéo ci-dessous.

Même chose pour l’axe Y.

Si votre machine de gravure échoue à ce test, vérifiez ou effectuez les opérations suivantes :

• La machine ne glisse pas sur la table à cause des vibrations pendant le fonctionnement
• La table et la pièce n’ont pas vibré pendant le test
• Ajustez la courroie d’entraînement pour une tension appropriée
• Bien serrer les vis et les écrous
• Assurez-vous que le module laser peut se déplacer librement le long de ses axes sans frottement mécanique.
• Assurez-vous que les fils ne constituent pas une barrière au mouvement
• Essayez de réduire la vitesse de gravure si toutes ces conditions sont remplies, mais la machine ne réussit toujours pas ce test.

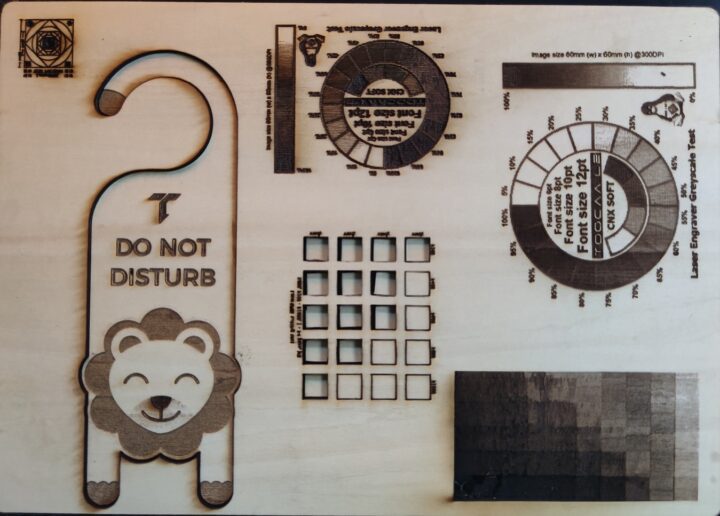

Résumé des résultats du test TOOCAA L2

Nous avons testé la machine avec 4 tests :

• Test de puissance et de vitesse du laser
• Essai de coupe
• Test de précision
• Test d’agitation

La machine de découpe et de gravure laser TOOCAA L2 20W a passé les 4 tests à des niveaux acceptables.

Précautions lors de l’utilisation d’une machine de découpe laser

Certains matériaux ne doivent pas être découpés avec une machine laser, comme tous les types de matériaux contenant du PVC, car

• Ils émettront des gaz toxiques dangereux pour les êtres vivants
• Les fumées adhéreront à la lentille de la découpeuse laser, réduisant ainsi la durée de vie de la lentille.

Un autre danger est le risque d’incendie lors de l’utilisation de matériaux inflammables ou si l’utilisateur ne surveille pas activement la découpe d’une pièce. Si un incendie s’est déclaré, suivez les étapes ci-dessous :

1. Ouvrez le capot de la machine
2. Trouvez un chiffon et frappez le feu pour l’éteindre
3. Utilisez un extincteur à poudre chimique en dernier recours car cela pourrait endommager la machine de découpe laser.

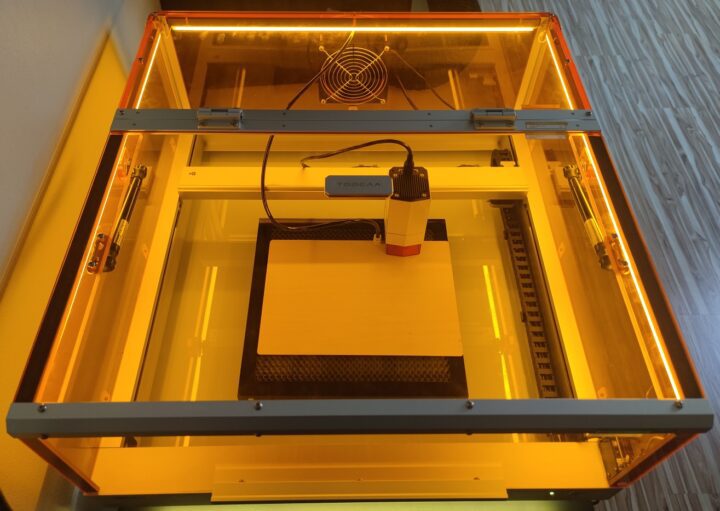

Conclusion

ELECFREAKS est une société fondée en 2011, principalement active dans les périphériques et le matériel de fabrication Arduino, mais elle a introduit la marque TOOCA (maintenant TOOCAA) pour les graveurs laser et les machines de découpe en 2022, et nous avons examiné le graveur laser TOOCA L1 5W à cette époque.

Le TOOCAA L2 est disponible avec un module laser de 10 Watts ou 20 Watts, et notre échantillon était équipé de ce dernier. La machine est conçue avec une structure solide constituée d’un cadre en aluminium avec des axes X et Y et est livrée pour la plupart pré-assemblée et prête à l’emploi après l’installation des couvercles en acrylique transparent orange. La TOOCAA L2 se concentre fortement sur la sécurité, car en plus d’être une machine de gravure et de découpe laser entièrement fermée, elle comporte également diverses mesures de sécurité telles qu’un ventilateur d’extraction, un verrou de clé USB pour empêcher les enfants de démarrer la machine sans la surveillance d’un adulte, et un système d’inclinaison et d’inclinaison. mécanismes de détection de flamme pour arrêter la machine en cas d’événements inattendus tels que des chutes ou des incendies.

Le graveur et découpeur laser permet aux utilisateurs de créer des pièces de découpe et de gravure haute définition telles que des motifs sculptés sur des conteneurs, des étiquettes nominatives, des tampons en caoutchouc, des cadres pour amulettes de Bouddha, et bien plus encore.

Nous tenons à remercier TOOCAA d’avoir envoyé le graveur et découpeur laser TOOCAA L2 20W pour test ainsi que divers accessoires. Le modèle examiné peut être acheté sur le site Web TOOCAA pour 1 099 $, tandis que le modèle 10 watts commence à 849 $. Notez que le prix n’inclut pas le kit d’assistance pneumatique et la table de travail en nid d’abeille qui sont disponibles séparément au prix de 129,99 $ et 69,99 $ respectivement.
