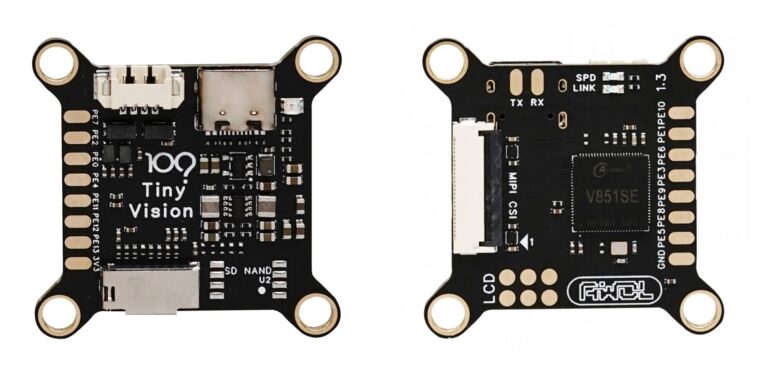

Sans rapport avec tinyVision.ai, la carte de développement TinyVision est une carte de vision par ordinateur du développeur chinois YuzukiTsuru alimentée par l’Allwinner V851S ou le V851S3 et est présentée comme une « solution tout-en-un ultime pour les cartes mères, IPC, serveurs et routeurs Linux. , et plus. »
Il intègre des fonctionnalités telles qu’un cœur Cortex-A7 fonctionnant à 1 200 MHz, une entrée MIPI CSI à 2 canaux et un processeur de signal d’image (ISP) indépendant capable d’une résolution maximale de 2 560 x 1 440 dans un format compact.
Spécifications TinyVision :
- Processeur – Allwinner V851SE / V851s3 avec
- Noyau Cortex-A7 à 1 200 MHz et noyau RISC-V E907GC à 600 MHz
- NPU : 0,5TOPS (téra opérations par seconde) à la précision INT8
- Mémoire – 64 Mo DDR2 (V851se), 128 Mo DDR3L (V851s3)
- Stockage – Emplacement pour carte MicroSD (prend en charge UHS-SDR104), SD NAND intégré via SPI
- Écran – MIPI DSI à 2 voies (1 280 x 720 à 60 ips), LCD RVB (320 x 240 à 60 ips)
- Entrée vidéo
- FAI avec une résolution maximale de 2560 x 1440, jusqu’à 4 Mbps à 30 ips
- Interface CSI parallèle 10 bits jusqu’à 4x 720p30
- Entrée MIPI CSI 4 voies à 4 Mbps à 30 ips
- Codec vidéo
- Prise en charge de l’encodage vidéo en ligne
- Décodage H.264/H.265 à une résolution de 4 096 x 4 096
- Encodage H.264/H.265 à 3840 × 2160 à 20 ips
- USB – USB 2.0 DRD (Dual Role Device), interface combinée USB et UART
- Réseau – MAC Ethernet 10 M/100 M
- Autres périphériques – 5x TWI/I2C, 4x UART, 4x SPI, 6x GPIO, convertisseur analogique-numérique à usage général (GPADC) 1 canal, PWM 11 canaux
- Sécurité – TrustZone, Secure Boot, Crypto Engine, Security ID
- Temps réel – Prise en charge RTOS, basée sur RT-Thread + RTOS-HAL
- Dimensions – 30 x 30 mm

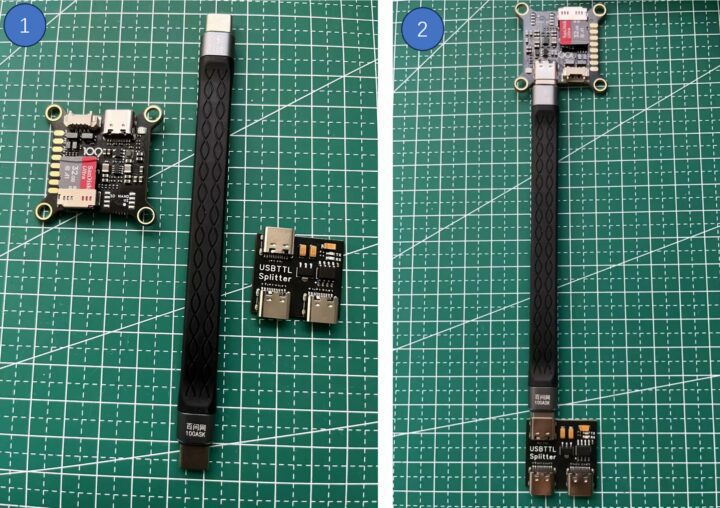

Le port USB de l’appareil est de type C mais il est également décrit comme USB 2.0, ce qui est bizarre. Les modules de prise en charge incluent une carte répartitrice USB-TTL qui divise le port USB-C en ports USB et UART, un écran LCD, un module Wi-Fi, une caméra GC2053 et un connecteur RJ45.
TinyVision prend en charge à la fois Linux et un système d’exploitation en temps réel. Il peut exécuter des systèmes d’exploitation GNU/Linux tels que OpenWrt 23.05, prend en charge buildroot et mainline Linux 6.7 et offre une prise en charge RTOS basée sur RT-Thread + RTOS-HAL. La carte est du matériel open source. Les schémas, les nomenclatures et les fichiers Gerber peuvent être trouvés dans le référentiel TinyVision GitHub.
La version 64 Mo de la carte peut être obtenue pour environ 9 $ auprès d’AliExpress, la carte 128 Mo et certains modules étant également disponibles à l’achat. De plus amples informations sur la carte TinyVision sont également disponibles sur le site Web YuzukiHD.
