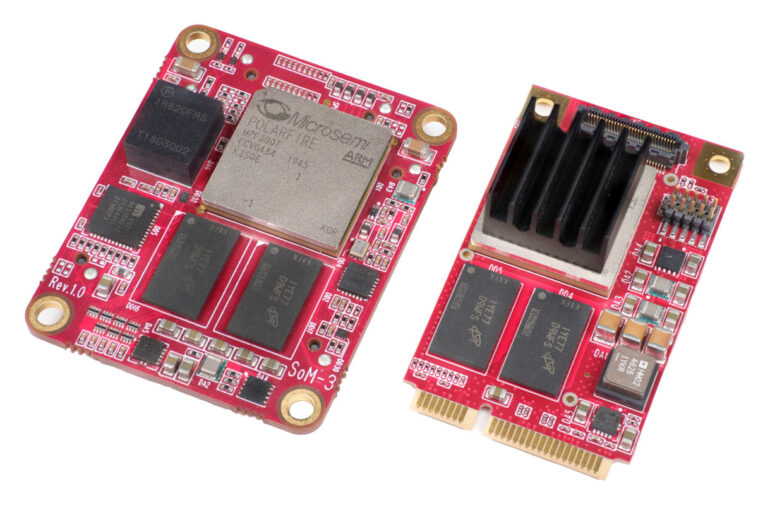

TinyBeast FPGA est un module compact basé sur Microchip Polarfire MPF100T ou MPF300T FPGA avec jusqu’à 300k d’éléments logiques et une interface PCIe dure qui convient aux applications d’automatisation, de mesure et de robotique.
Deux versions du module sont disponibles: le module TinyBeast FPGA P Mini PCIe conçu pour l’intégration avec des systèmes intégrés et les TinyBeast FPGA S avec des connecteurs B2B conçus pour être connectés à une carte de transporteur.

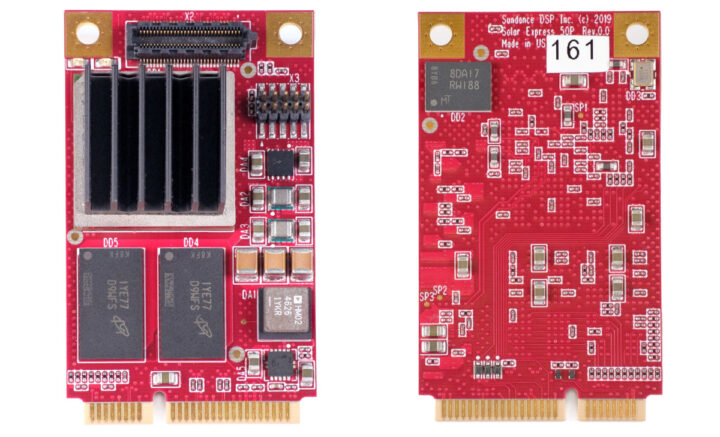

Tinybeast fpga p

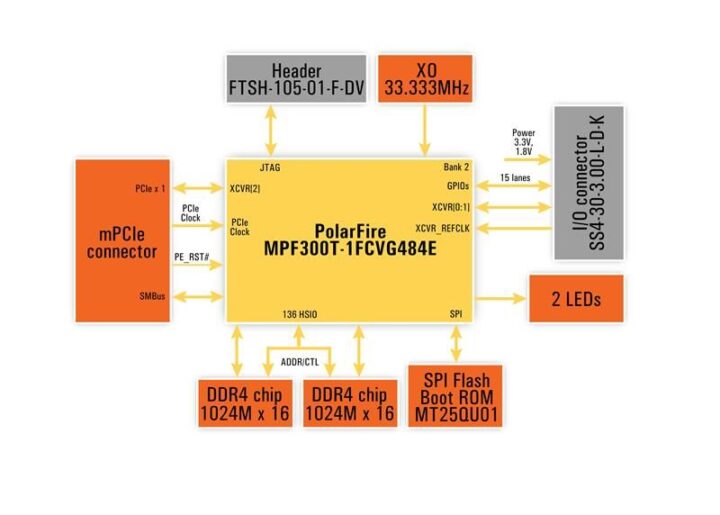

Tinybeast FPGA P Spécifications:
- FPGA – Microchip Polarfire FPGA
- Tinybest FPGA P-300 – MPF300T-1FCVG484E FPGA avec 300k LE, 10,6 Mbit RAM intégré, 924 blocs DSP
- Tinybest FPGA P-100 – 100k LE, 5,2 Mbit RAM intégré, 288 blocs DSP
- Mémoire système – Mémoire DDR4 de 4 Go
- Stockage – SPI Flash
- Interface hôte – PCIe X1 Gen2 comme EP via un mini-connecteur PCIe Edge
- Extension – Samtec SS4-30-3.00-LDK Connecteur d’E / S pour GPIOS et jusqu’à 12,7 Gbps
- Débogage des en-têtes de 1,27 mm pour l’interfaçage du signal JTAG
- Misc – LED d’alimentation et d’adressable de l’utilisateur
- Dimensions – 51 x 30 mm
Tinybeast fpga s
Spécifications de la TinyBeast FPGA:
- FPGA – Microchip MPF300T dans FCVG484 Polarfire FPGA
- Tinybest FPGA S-300 – 300k LE, 10,6 Mbit RAM intégré, 924 blocs DSP
- Tinybest FPGA S-100 – 100k LE, 5,2 Mbit RAM intégré, 288 blocs DSP
- Mémoire système – Mémoire DDR4 de 4 Go
- Stockage – SPI Flash
- Réseautage – 10/100/1000 MBIT Ethernet Phy
- Connecteurs de bord à 100 broches à 100 broches + 1x à 60 broches
- 284x I / OS utilisateur total (120x HSIO / 164X GPIO) et 4x émetteurs-récepteurs à grande vitesse (12,7 Gbit / s)
- IP dur intégré – DDR PHY, PCIE Endpoint / Port root
- Compatible avec certains soms et transporteurs Trenz
- SI5338A-B-GM IC CLOCKING FLEXOBLE AVEC OSCILLATEUR DE RÉFÉRENCE DE RÉFORMATION 25 MHz ± 10 ppm
- Dimensions – 50 x 40 mm
Cartes de transport pour Tinybeast FPGA S
Deux cartes de transporteur sont disponibles pour le TinyBest FPGA S: le SE-216 et le SE-215.
SE-215 Board des transporteurs Faits saillants:
- Compatibilité SOM – Som3-MPF300T / Polarberry (également développé par Sundance DSP)
- Interface PCIe – PCIe X1 Gen2 EP / RC
- Type de connecteur FMC – LPC
- Stockage – Place de carte microSD
- Sortie vidéo – DisplayPort
- Réseautage
- 100/1000 Mbps Ethernet RJ45 Jack
- 1 Gops / 10 Gops SFP + Cage
- Tension de l’en-tête GPIO – 3,3 V
- Entrée d’alimentation – 12V
- Options de tension – 1,2 V, 1,8 V, 2,5 V
- Consommation d’énergie – jusqu’à 35 watts

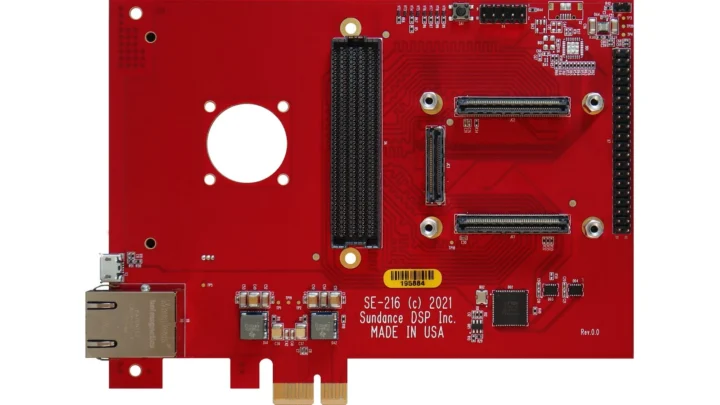

SE-216 Board des transporteurs Faits saillants:
- SOM COMPATIBILITÉ – SOM3-MPF300T
- Interface PCIe – PCIe X1 Gen2 EP
- Type de connecteur FMC – HPC
- Réseautage – Port Gigabit Ethernet RJ45
- Tension de l’en-tête GPIO – 1,8 V / 2,5 V (sélectionnable)
- Options de tension – 1,8 V, 2,5 V
- Consommation d’énergie – jusqu’à 35W
Conception open source, firmware et logiciel
Toutes les ressources pour le conseil d’administration sont disponibles sur GitHub. Cela comprend des schémas PDF pour le module TinyBeast FPGA P and S, un exemple de firmware qui présente les fonctionnalités de la carte et les logiciels PC pour configurer et extraire des données des modules FPGA TinyBeast.
Sundance DSP, la société derrière le projet, affirme également que les modules soutiennent l’accélération de l’IA via la technologie VectorBlox de Microchip. Il permet l’inférence IA en temps réel pour des applications telles que la maintenance prédictive, la détection des anomalies et la reconnaissance d’image industrielle.
Prix et disponibilité
Les modules TinyBeast FPGA viennent d’être lancés sur Crowd Supply avec un objectif de financement symbolique à 1 $. Les récompenses commencent à 710 $ pour le Tinybeast FPGA P-100 et vont jusqu’à 1 034 $ pour le TinyBeast FPGA S-300. Les cartes des transporteurs sont généralement moins chères, mais ce n’est pas le cas ici, et un engagement de 881 $ est demandé la carte du transporteur SE-216 et 1 043 $ pour la carte SE-215. L’expédition est gratuite aux États-Unis, mais ajoute 18 $ au reste du monde. Les bailleurs de fonds devraient s’attendre à ce que leurs récompenses soient expédiées d’ici le 30 septembre 2025, si tout se passe comme prévu.
