La carte centrale WEACT RP2350B est une petite carte USB-C (41,4 × 41,1 mm) exposant les 48 I / OS du microcontrôleur Raspberry PI RP2350B Cortex-M33 / RISC-V par deux en-têtes à 30 broches.
Il offre une alternative au tampon RP2350 de la petite Solder Party (44,5 x 25,4 mm) avec des trous à travers et castellés et aucun port USB-C qui est mieux adapté à la soudure sur une plinthe et à Olimex Pico2-XL et PICO2-XXL planches matérielles (50 x 28 mm).
WEACT RP2350B Spécifications de la carte centrale:
- Microcontrôleur – Raspberry PI RP2350B MCU
- Processeur CPU – Processeur Cortex-M33 ARM dual-core @ 150 MHz
- Mémoire – RAM interne de 520 Ko
- Stockage OTP de 8KB
- Package – QFN-80; 10 × 10 mm
- Stockage
- Flash qspi 16 Mo

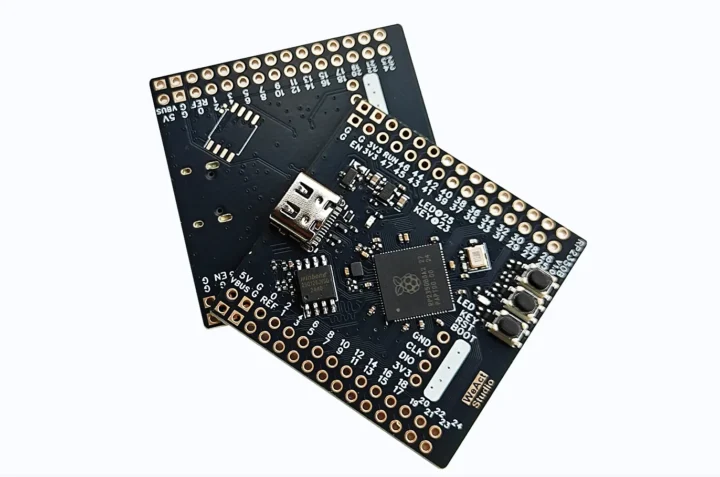

- Empreinte pour un deuxième QSPI Flash / Psram sur le côté inférieur

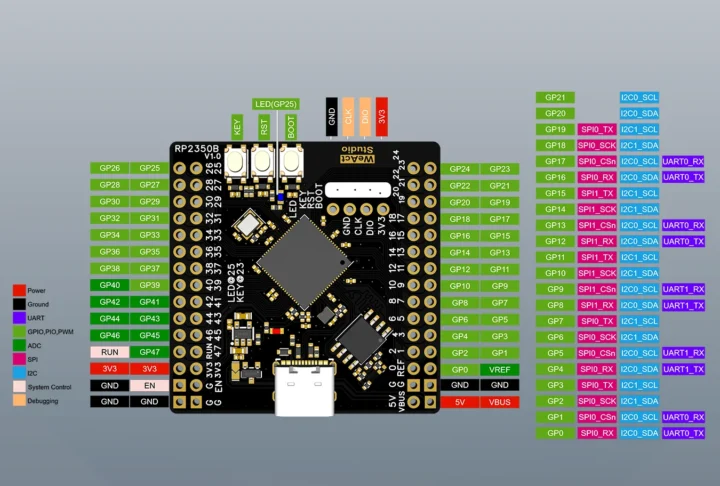

- I / OS – Tous les GPIO 48x ont éclaté via 2x en-têtes à 30 broches
-
- 2X UART, 2X SPI, 2X I2C
- 24x PWM
- 8x ADC
- Machines d’État 12x pio
- HSTX périphérique
- 5V, 3,3 V, VREF et GND
-
- Débogage – connecteur SWD à 4 broches
- Sécurité – Boot sécurisé, ARM TrustZone
- Mission
- Boutons de réinitialisation, de démarrage et d’utilisateur (GP23)
- LED utilisateur (GP25)
- Crystal 12 MHz
- Alimentation – 3,6 à 6,5 V via le port USB-C
- Dimensions – 41,4 x 41,1 mm
Une chose manquante dans la carte centrale RP2350 WEACT par rapport au Stamp XL RP2350 est la prise en charge de la batterie, et les signaux USB sont acheminés vers le port USB-C au lieu des en-têtes. Weact n’a pas encore publié les schémas sur GitHub comme ils l’ont fait pour la carte RP2350A V20. C’est probablement une question de quelques jours. La prise en charge du firmware sera la même que tout autre Raspberry PI RP2350 / RP2040 signifiant Raspberry Pi Pico C / C ++ et Micropython, ainsi que tout autre firmware pris en charge par le Raspberry Pi MCUS (par exemple Arduino).

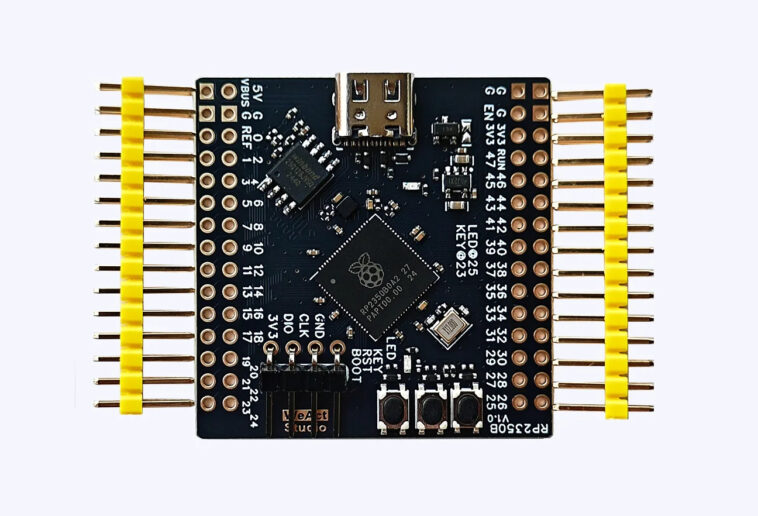

Fabriquée en Chine, la planche de base de WEACT RP2350B est un peu moins chère à 4,21 $ plus les expéditions. Cela comprend la carte elle-même, deux en-têtes à 30 broches pour les GPIO et un en-tête SWD à 4 broches.
