Tiny Drive : un pilote de moteur compact placé derrière vos moteurs N20

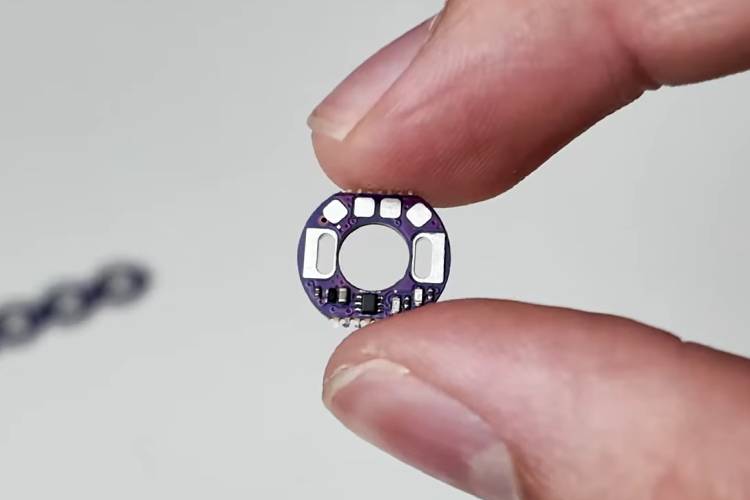

Nous avons vu les moteurs à engrenages N20 DC être utilisés dans de nombreux gadgets du quotidien et dans des projets de bricolage, des tournevis électriques aux robots de suivi de ligne. Leur taille compacte et leur polyvalence les rendent idéaux pour les projets ou produits nécessitant un motoréducteur avec des contraintes de taille. Mais travailler avec eux pose souvent des défis, en particulier lorsqu’il s’agit de souder des connexions à leurs balais. Un autre défi lors de l’utilisation de ces moteurs est de sélectionner un pilote de moteur approprié, et le plus souvent, l’utilisation de modules externes augmentera la taille du projet. Pour résoudre ces problèmes, Rain Haase, un YouTuber technologique australien a mis au point une nouvelle carte de commande de moteur N20 appelée Tiny Drive. Le Tiney Drive peut être soudé directement à l’arrière du moteur, occupant seulement très peu de place, que nous n’utilisons normalement même pas.

Au cœur de Tiny Drive se trouve le DRV8212, un circuit intégré de pilote de moteur très efficace de Texas Instruments, choisi pour son pont en H à faible résistance et sa dissipation thermique minimale. La carte comprend des composants supplémentaires tels que des condensateurs pour gérer les courants de démarrage élevés et des diodes TVS pour protéger contre les pics de tension provoqués par des arrêts brusques du moteur. Intelligemment conçu pour une utilisation facile, Tiny Drive propose de grands plots de soudure pour les balais du moteur, des indicateurs LED pour le mouvement et même une option pour désactiver les LED pour les applications à faible consommation. La conception compacte du PCB utilise l’espace autour du moteur, s’adaptant parfaitement au-dessus et au-dessous des balais tout en garantissant des performances robustes lors des tâches exigeantes. Lors des tests, la carte a démontré une résilience impressionnante, fonctionnant à des températures gérables même dans des conditions de décrochage, grâce à sa disposition et à sa sélection de composants efficaces. Haase a même construit un robot Sumo pour tester les capacités du Tiny Drive. Le robot Sumo propulsé par Tiny Drive était capable de pousser des poids jusqu’à 2 kg. Le Tiny Drive devrait également fonctionner avec les moteurs N10, N30, N40 et N50, à condition que les besoins en courant du moteur soient inférieurs à environ 4 ampères au décrochage.
